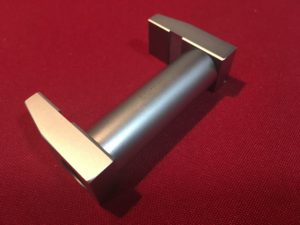

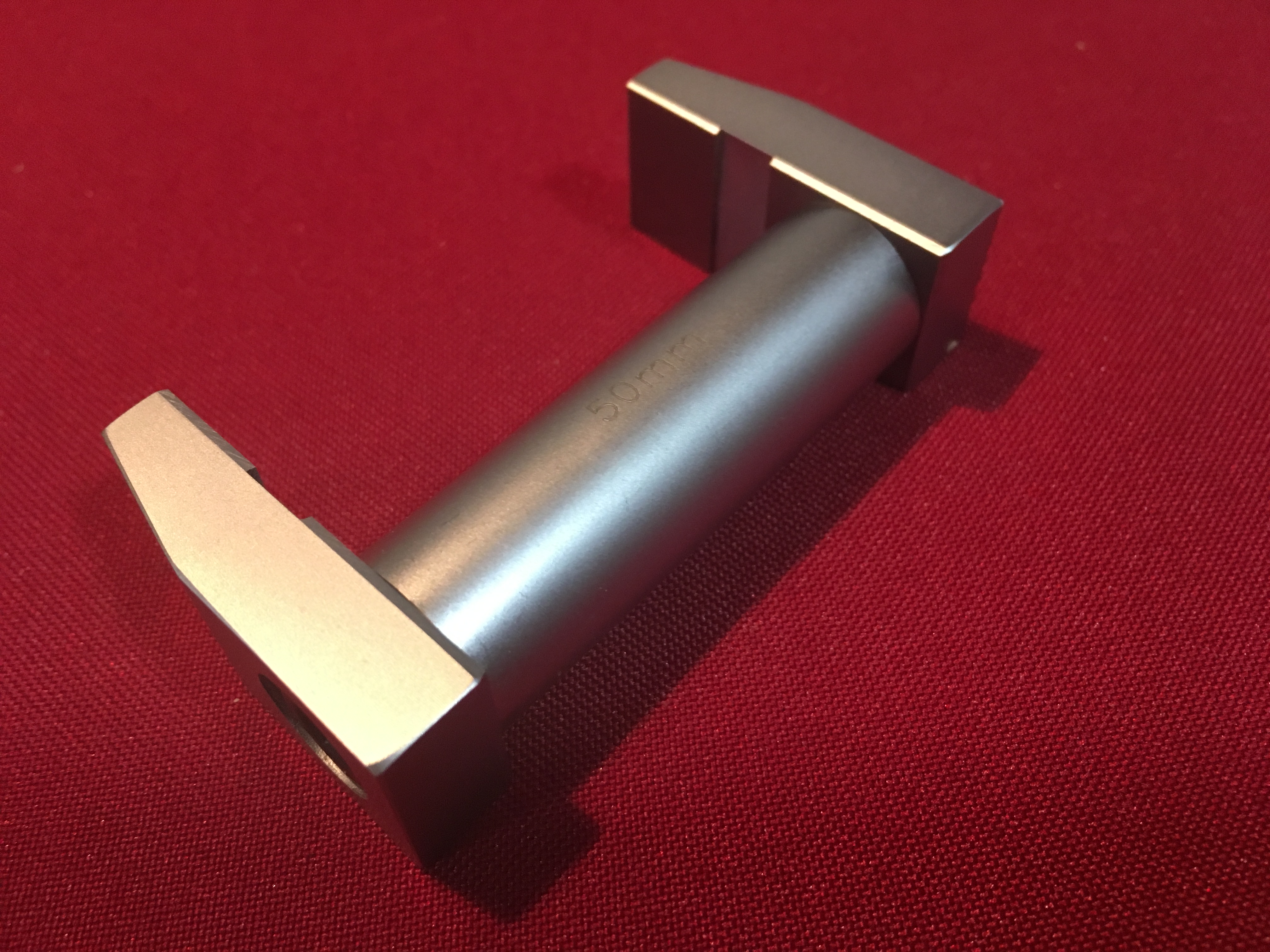

Мера 50мм
|
Размер, мм
|
Погрешность, мм
|
Параллельность, мм
|
|
50
|
±0,002
|
0,002
|
|
75
|
±0,003
|
0,003
|
|
100
|
±0,004
|
0,004
|
|
150
|
±0,004
|
0,004
|
|
200
|
±0,004
|
0,004
|
|
250
|
±0,004
|
0,004
|
|
275
|
±0,004
|
0,004
|

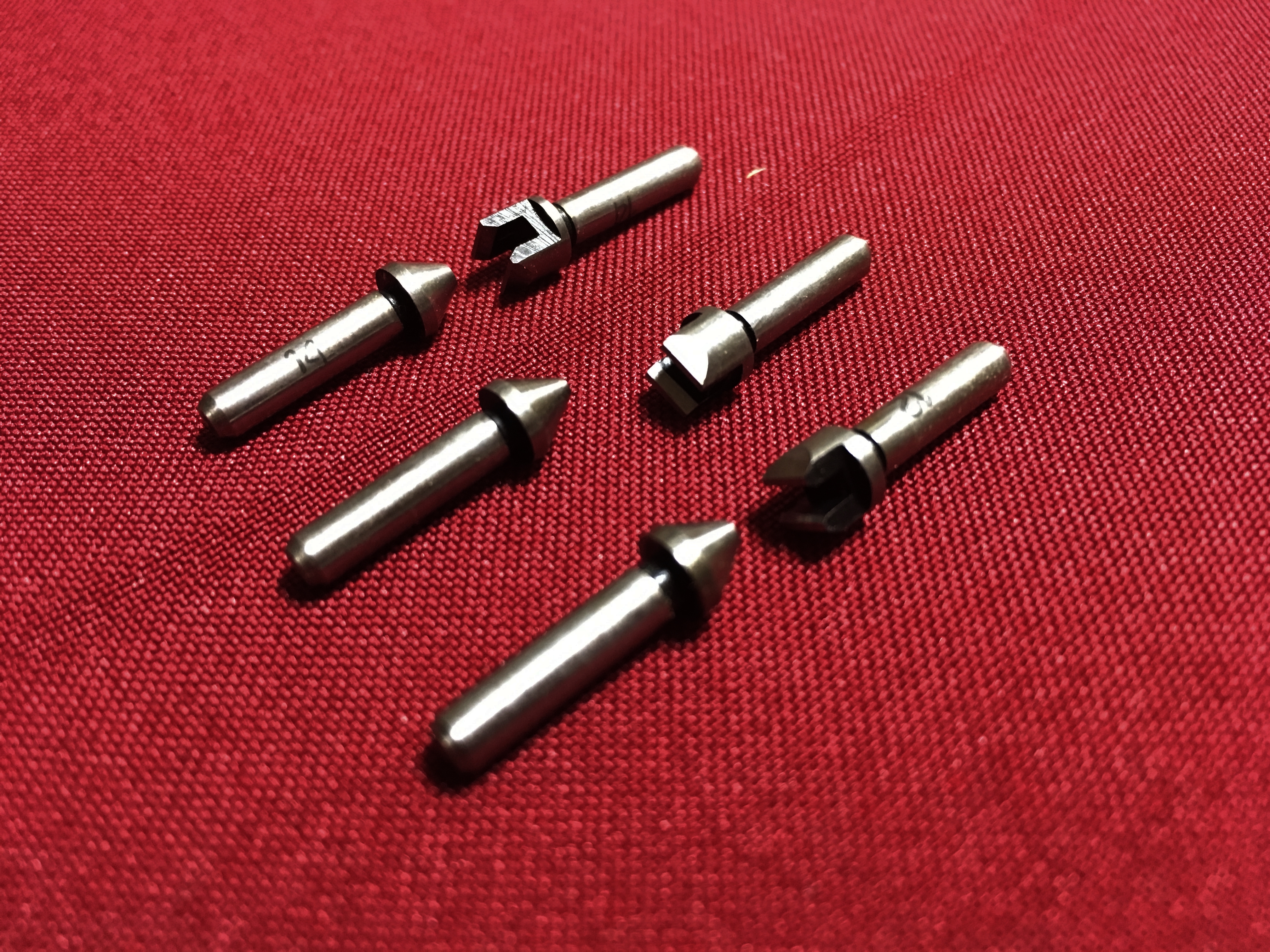

Вставки резьбовые 60 градусов
| Для резьбы с углом профиля 60° | Для резьбы с углом профиля 55° | Размер |
| Шаг резьбы Р | Число ниток на длине 25,4мм | |
| 0,4-0,5мм | 60-48 | Ø5мм х L-15мм |
| 0,6-0,9мм | 48-40 | Ø5мм х L-15мм |
| 1-1,75мм | 40-32 | Ø5мм х L-15мм |
| 2-3мм | 32-24 | Ø5мм х L-15мм |
| 3,5-5мм | 24-18 | Ø5мм х L-15мм |
| 5,5-7мм | 18-14 | Ø5мм х L-15мм |
| 14-10 | Ø5мм х L-15мм | |
| 10-7 | Ø5мм х L-15мм | |
| 7-4,5 | Ø5мм х L-15мм | |
| 4.5-3.5 | Ø5мм х L-15мм |

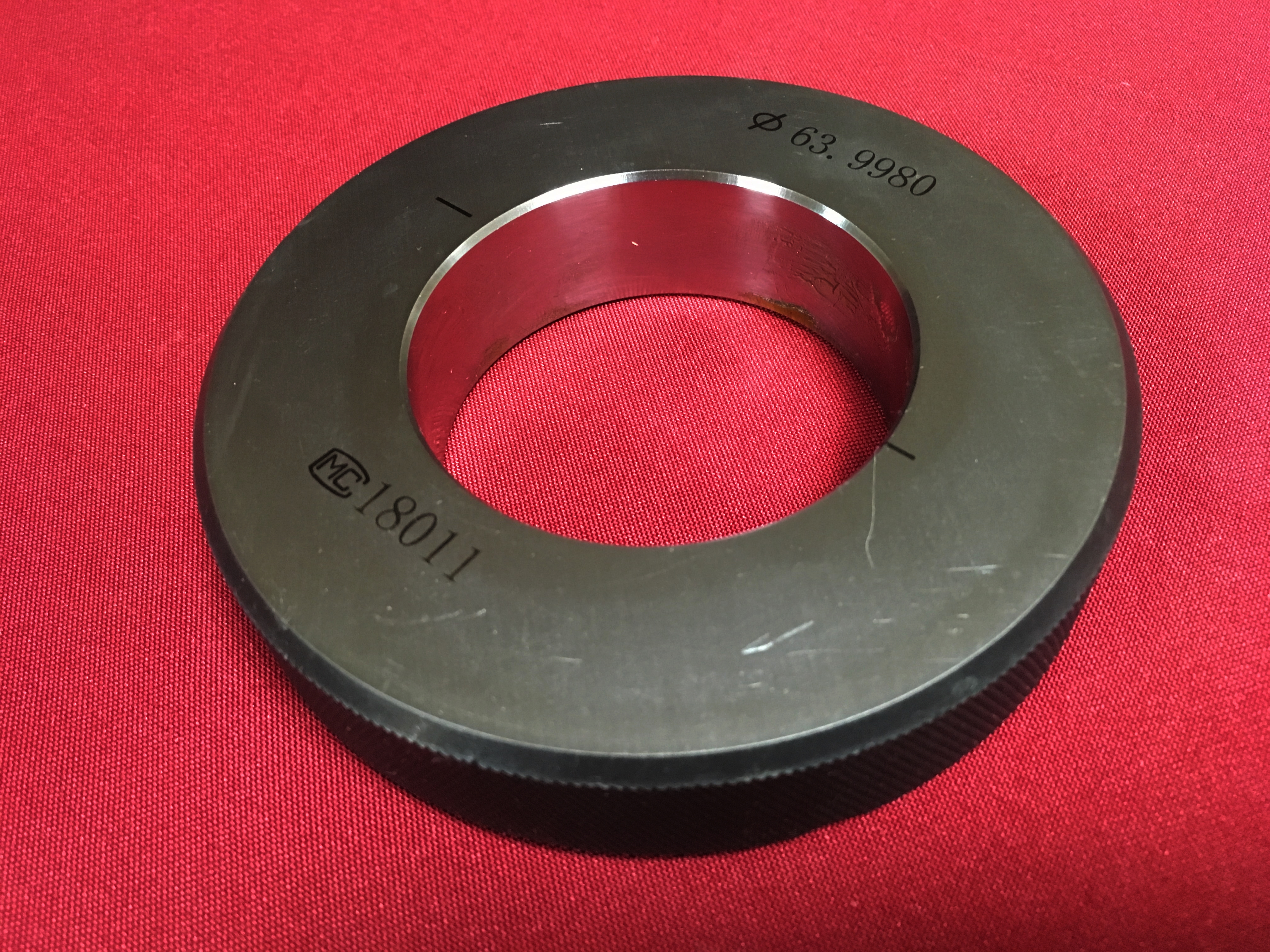

Кольцо установочное 63,9980
Кольца измерительные установочные ГОСТ 14865-78 применяются к нутромерам и другим контактным и бесконтактным приборам для измерений диаметров отверстий от 2 до 160 мм, а также для поверки по ним других колец и измерительных приборов.
| Диапазон диаметров колец, мм | Пределы допускаемой абсолютной погрешности, мкм | Отклонение от круглости, мкм | Отклонение от цилиндричности продольного сечения кольца, мкм | Наружный диаметр, мм | Ширина кольца, мм |
| 4-5 | ±1.25 | 0.5 | 1.0 | 26 | 10 |
| 5-8 | ±1.25 | 0.5 | 1.0 | 26 | 12 |
| 8-10 | ±1.25 | 0.5 | 1.0 | 34 | 15 |
| 10-14 | ±1.5 | 0.5 | 1.0 | 34 | 15 |
| 14-20 | ±1.5 | 0.5 | 1.0 | 42 | 15 |
| 20-26 | ±1.5 | 0.5 | 1.0 | 50 | 15 |
| 26-30 | ±1.5 | 0.5 | 1.0 | 58 | 20 |
| 30-32 | ±2.0 | 0.8 | 1.5 | 58 | 20 |
| 32-38 | ±2.0 | 0.8 | 1.5 | 66 | 20 |
| 38-44 | ±2.0 | 0.8 | 1.5 | 74 | 25 |
| 44-50 | ±2.0 | 0.8 | 1.5 | 84 | 25 |
| 50-65 | ±2.5 | 0.8 | 1.5 | 104 | 25 |
| 65-80 | ±2.5 | 0.8 | 1.5 | 124 | 25 |
| 80-95 | ±3.0 | 1.0 | 2.0 | 144 | 30 |
| 95-110 | ±3.0 | 1.0 | 2.0 | 164 | 30 |
| 110-120 | ±3.0 | 1.0 | 2.0 | 192 | 34 |
| 120-130 | ±3.0 | 1.0 | 2.0 | 192 | 34 |
| 130-150 | ±3.0 | 1.0 | 2.0 | 220 | 34 |
| 150-170 | ±4.0 | 2.5 | 3.0 | 248 | 36 |
| 170-190 | ±4.0 | 2.5 | 3.0 | 276 | 36 |
| 190-200 | ±4.0 | 2.5 | 3.0 | 300 | 38 |
| 200-210 | ±6.0 | 3.5 | 4.0 | 300 | 38 |
| 210-230 | ±6.0 | 3.5 | 4.0 | 324 | 38 |
| 230-250 | ±6.0 | 3.5 | 4.0 | 350 | 40 |
| 250-270 | ±6.0 | 3.5 | 4.0 | 375 | 40 |
| 270-290 | ±6.0 | 3.5 | 4.0 | 400 | 42 |
| 290-300 | ±6.0 | 3.5 | 4.0 | 425 | 42 |
Кольца образцовые мод. 929.3
|
Обозначение модели
|
Диапазон измерений
|
Номинальные размеры колец
|
|
Кольца установочные
|
||
|
мод. 928.2
|
6-10
|
6; 6,3; 6,7; 7,1; 7,5; 8; 8,5; 9; 9,5; 10
|
|

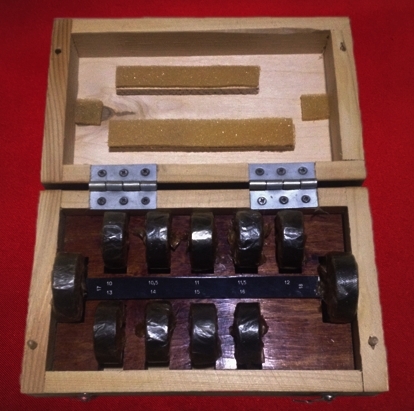

мод. 928.3
|
10-18
|
10; 10,5; 11; 11,5; 12; 13; 14; 15; 16; 17; 18
|
|
мод. 928.4
|
18-50
|
18; 19; 20; 21; 22; 24; 25; 26; 28; 30; 32; 34; 36; 38; 40; 42; 45; 48; 50
|
|
мод. 930.1
|
50-100
|
50; 53; 56; 60; 63; 67; 71; 75; 80; 85; 90; 95; 100
|
|
мод. 930.2
|
100-160
|
105; 110; 120; 125; 130; 140; 150; 160
|
|
Кольца измерительные образцовые ТУ 3943-003-05748542-05 четвертого разряда — предназначены для поверки нутромеров повышенной точности, а также для поверки по ним других колец и измерительных приборов.
|
||
|
Обозначение модели
|
Диапазон измерений
|
Номинальные размеры колец
|
|
Кольца образцовые
|
||
|
мод. 929.2
|
6-10
|
5,95; 5,97; 6; 6,05; 8,25; 8,27; 8,3; 8,35
|
|
мод. 929.3
|
10-18
|
11,90; 11,93; 11,95; 12; 12,05; 12,07; 12,10; 17,90; 17,93; 17,95; 18; 18,05; 18,07; 18,10
|
|
мод. 929.4
|
18-50
|
17,90; 17,93; 17,95; 18; 18,05; 18,07; 18,10; 30; 50
|
|
мод. 931.1
|
50-100
|
50; 99,90; 99,95; 100; 100,05; 100,10
|
|
мод. 931.2
|
100-160
|
99,90; 99,95; 100,05; 100; 100,10; 160
|
|
мод. 931.3
|
160-260
|
159,90; 159,95; 160; 160,05; 160,10
|
