ПРИНАДЛЕЖНОСТИ К КОНЦЕВЫМ МЕРАМ ДЛИНЫ ГОСТ 4119-76
Принадлежности предназначены для закрепления в блоки концевых мер длины, что обеспечивает удобное пользование ими при измерении и при проведении точных разметочных работ.Используются для установки на размер и для проверки различного измерительного инструмента: регулируемых калибров, микрометрических и индикаторных нутромеров и т. п.
Позволяет производить наружные и внутренние измерения. Дополнительный разметочный набор применяется с державками для производства особо точных разметочных работ.

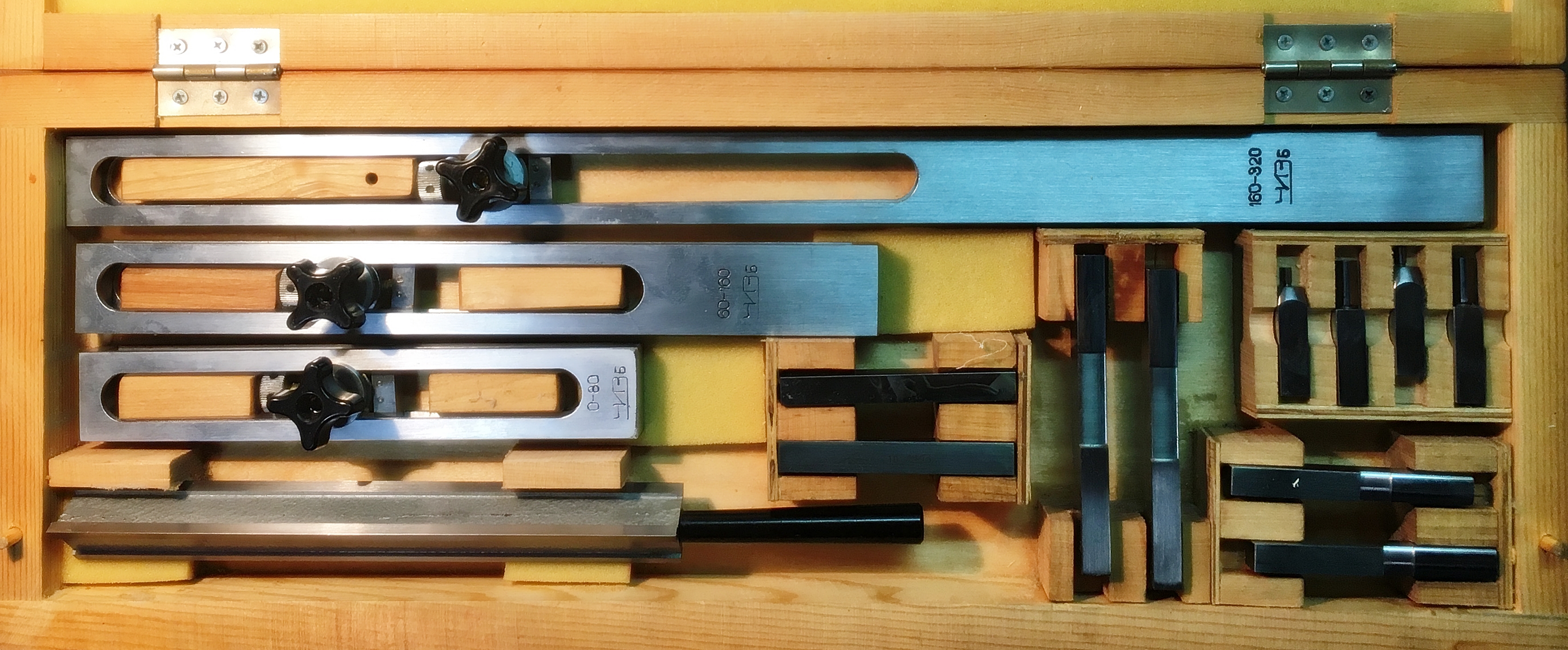

Принадлежности к плоскопараллельным концевым мерам длины поставляются следующими наборами:
Набор стяжек ПК-0 для мер с отверстиями – для крепления концевых мер длины в блоки 320 – 1500 мм;

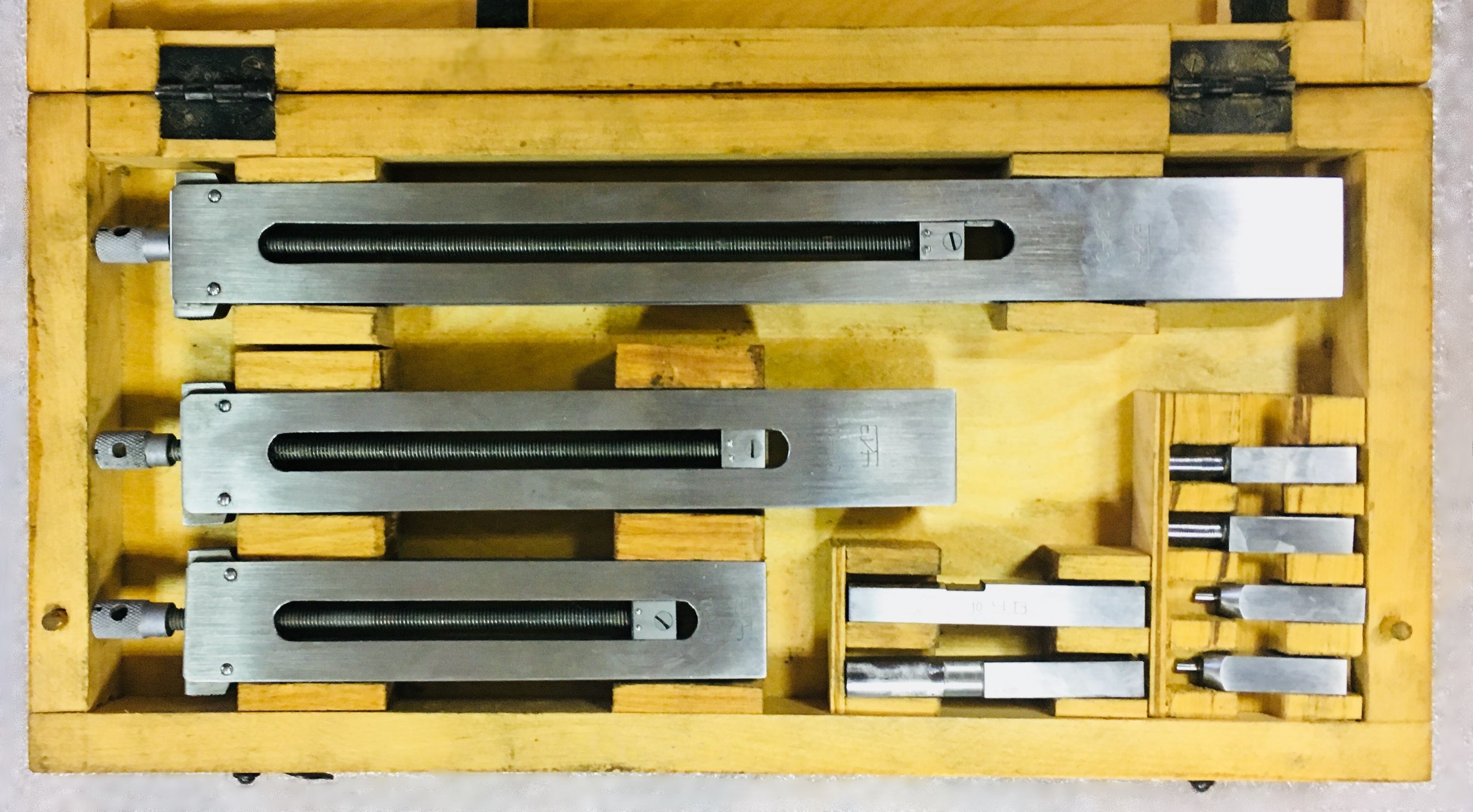

Набор измерительный полный ПК-1 – для измерения наружных и внутренних размеров до 320 мм;
Набор измерительный малый ПК-2 – для измерения наружных и внутренних размеров до 160 мм;
Набор разметочный ПК-3 – для прецизионных разметочных работ совместно с полным или малым измерительными наборами.

prinbok

Принадлежности
ПК-0
ПК-1
ПК-2
ПК-3
Область применения

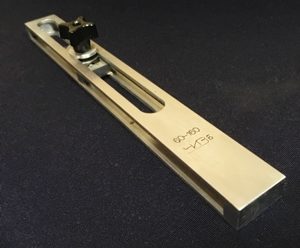

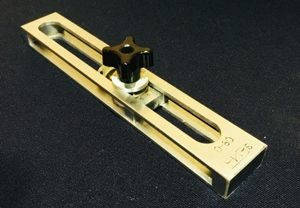

Державка 0-80 мм
1
1
Для крепления концевых
мер и блоков при проверке и разметке
Державка 60-160 мм
1
1
Для крепления концевых
мер и блоков при проверке и разметке
Державка 160- 320 мм
1
Для крепления концевых
мер и блоков при проверке и разметке
Плоскопараллельные боковики
2
Для крепления концевых мер и блоков
при проверке и разметке. Отклонение от плоскопараллельности измерительных
поверхностей плоскопараллельных
боковиков – 0,5 мкм

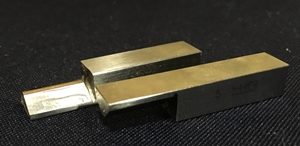

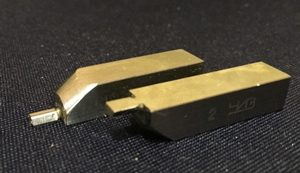

Радиусные боковики h=2 мм
2
2
Отклонение от плоскостности

рабочих поверхностей

радиусных боковиков 2 мм – 0,15 мкм

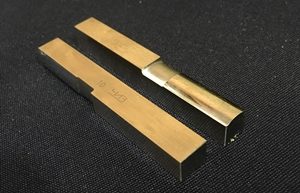

Радиусные боковики h=5 мм
2
2
Отклонение от плоскостности

рабочих поверхностей

радиусных боковиков 5мм – 0,15 мкм

Радиусные боковики h=10 мм
2
2
Отклонение от плоскостности

рабочих поверхностей

радиусных боковиков 10 мм – 0,15 мкм

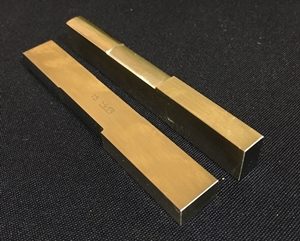

Радиусные боковики h= 15 мм
2
Отклонение от плоскостности

рабочих поверхностей

радиусных боковиков 15 мм – 0,3 мкм

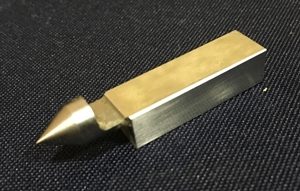

Центровой боковик
1
Отклонение от плоскостности

рабочих поверхностей

центровых боковиков–0,3 мкм

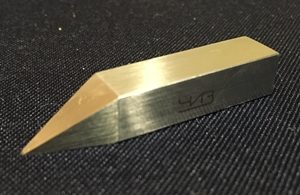

Чертильный боковик
1
Отклонение от плоскостности

рабочих поверхностей

чертильных боковиков –0,3 мкм

Трехгранная линейка ЛТ-1-200 (ГОСТ 8026-64)
1
Стяжки
5
Для крепления блоков, включающих концевые меры размером более 100, при проверке и разметке размеров от 320 до 1500
Сухари зажимные
2
Для крепления стяжками блоков концевых мер с боковиками

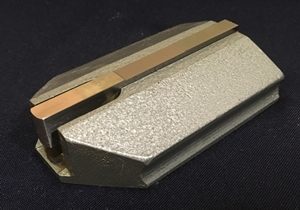

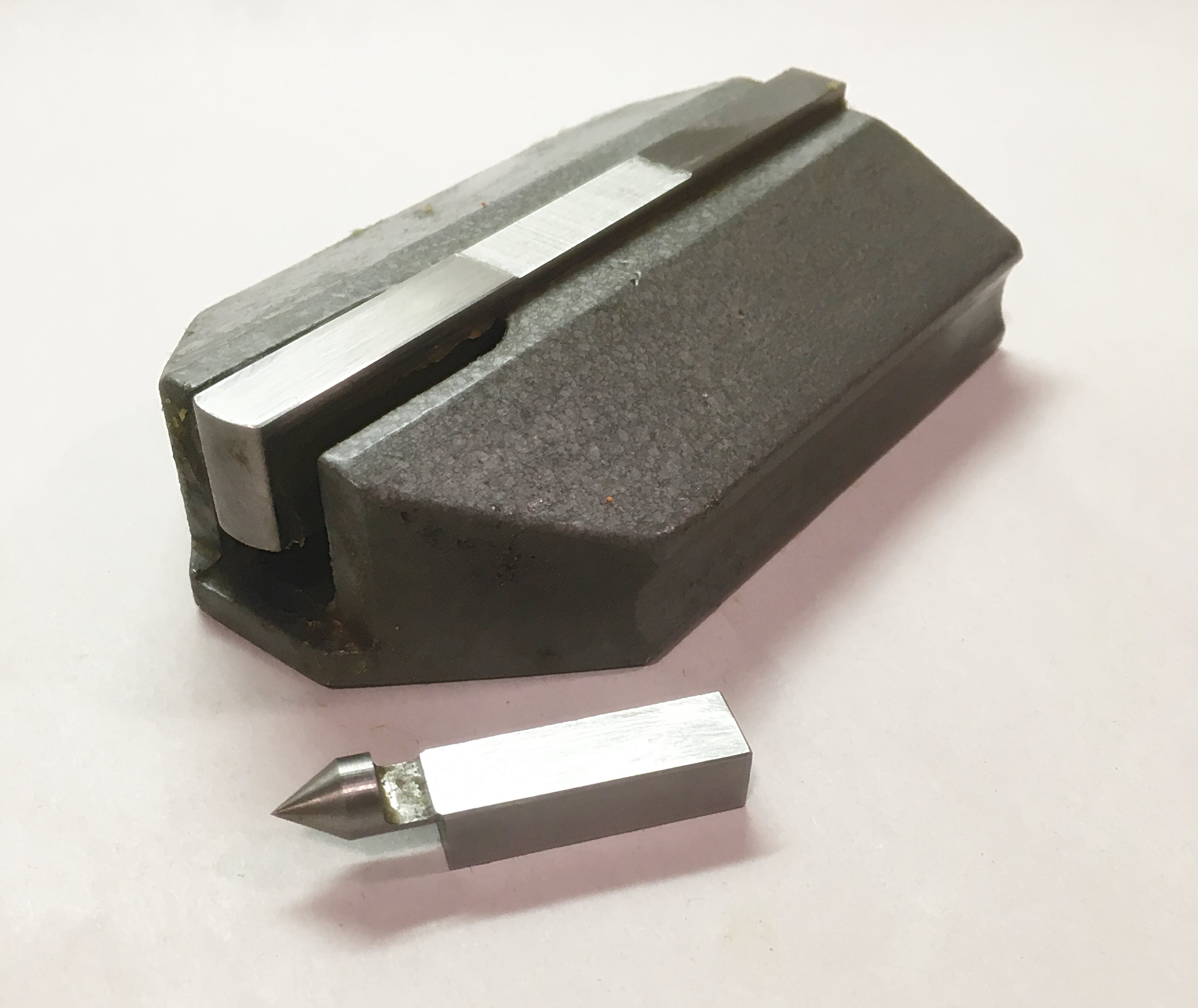

Основание с вкладышем
1
Для установки блоков при разметке
Отвертка с нормированным усилием
1
Предназначается к применению со стяжками
