Меры твердости

МЕРЫ ТВЕРДОСТИ ОБРАЗЦОВЫЕ ГОСТ 9031-75
Меры твердости применяются при поверке приборов и измерения твердости материалов различными методами. Изготавливаются в виде плиток прямоугольной (круглой) формы из легированной или углеродистой стали. В зависимости от назначения образцовые меры твердости должны изготовляться следующих типов:
МТБ – меры, применяемые при поверке приборов для измерения твердости по методу Бринелля;
МТР – меры, применяемые при поверке приборов для измерения твердости по методу Роквелла;
МТСР – меры, применяемые при поверке приборов для измерения твердости по методу Супер-Роквелла;
МТВ – меры, применяемые при поверке приборов для измерения твердости по методу Виккерса.
МТШ – меры, применяемые при поверки твердомеров по методу Шора.
Габаритные размеры мер твердости, мм: 120 х 75 х 16

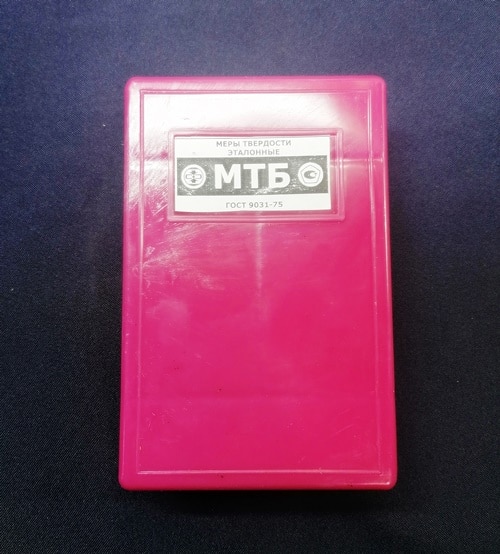

Тип МТБ-1 применяются при поверке приборов для измерения твердости металлов по методу Бринелля. В комплект входит набор мер из 3 штук (по одной штуке каждого значения твердости), уложенных в футляр. Разряд мер твердости – 2-й.
Значение твердости, единицы HV
Нагрузка, кгс (Н)
Размах, % от числа твердости
(400±50) HV 10/3000/10
3000 (294.2)
3
(200±50) HV 10/3000/10
3000 (294.2)
3
(100±25) HV 10/1000/10
1000 (98.07)
4

Тип МТВ применяются при поверке приборов для измерения твердости металлов по методу Виккерса. В комплект МТВ-1 входит набор мер из 4 штук (по одной штуке каждого значения твердости), уложенных в футляр. Тип МТВ-5 применяются для настройки приборов при нагрузке 294,2 Н (30 кгс). Исполнение УХЛ 4.2 ГОСТ 15150-69. В комплект входит набор мер из 5 штук (по одной штуке каждого значения твердости), уложенных в футляр. Разряд мер твердости – 2-й.



Значение твердости, единицы HV
Нагрузка, кгс (Н)
Размах, % от числа твердости
МТВ–1
(450±75) HV 5
5 (49.03)
3
(800±50) HV 10
10 (98.07)
3
(450±75) HV 30
30 (294.2)
2
(450±75) HV 100
100 (980.7)
2
МТВ–5
(100±25) HV
30 (294.2)
3
(200±50) HV
30 (294.2)
2
(400±50) HV
30 (294.2)
2
(600±75) HV
30 (294.2)
2
(800±50) HV
30 (294.2)
2

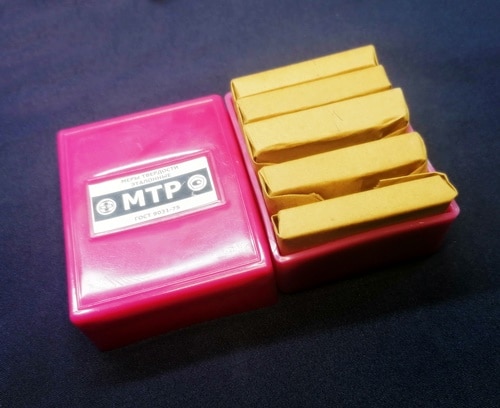

Тип МТР-1 применяются при поверке приборов для измерения твердости металлов по методу Роквелла. В комплект входит набор мер из 5 штук (по одной штуке каждого значения твердости), уложенных в футляр. Разряд мер твердости – 2-й.
Значение твердости, единицы HV
Нагрузка, кгс (Н)
Размах, % от числа твердости
МТР–1
(83±3) HRA
60 (588.4)
0,6
(90±10) HRB
100 (980.7)
1,2
(25±5) HRC
100 (980.7)
1,1
(45±5) НRC
150 (1471)
0,8
(65±5) НRC
150 (1471)
0,5
Тип МТСР-1 применяются при поверке приборов для измерения твердости металлов по методу Супер-Роквелла. В комплект входит набор мер из 6 штук (по одной штуке каждого значения твердости), уложенных в футляр. Разряд мер твердости – 2-й.
Значение твердости, единицы HV
Нагрузка, кгс (Н)
Размах, % от числа твердости
МТСР–1
(92±2) HRN15
15 (147.7)
0,6
(80±4) HRN30
30 (294.2)
0,6
(45±5) HRN30
30 (294.2)
1,1
(49±6) НRN45
45 (441.3)
1,1
(76±6) НRRT30
30 (294.2)
1,2
(50±5) НRRT30
30 (294.2)
1,8
