Измерительные угольники

Поверочные угольники изготавливают следующих типов:
УЛ — лекальные
УЛП — лекальные плоские предназначены для проверки прямых углов и применяют в слесарно-сборочных работах и лекальных работах для контроля взаимно-перпендикулярного расположения деталей с высокой точностью. Имеют острые измерительные поверхности и плоские опорные поверхности. Изготавливают из углеродистой стали
УЛЦ — лекальные цилиндрические
УП — слесарные плоские предназначены для проверки прямых углов и применяют в слесарно-сборочных работах для контроля взаимно перпендикулярного расположения деталей.Имеют плоские измерительные поверхности. Изготавливают из углеродистой стали

УШ — слесарные с широким основанием предназначены для проверки прямых углов и применяют в слесарно-сборочных работах для контроля взаимно-перпендикулярного расположения деталей. Имеют плоские измерительные поверхности и широкое опорное основание. Изготавливают из углеродистой стали.

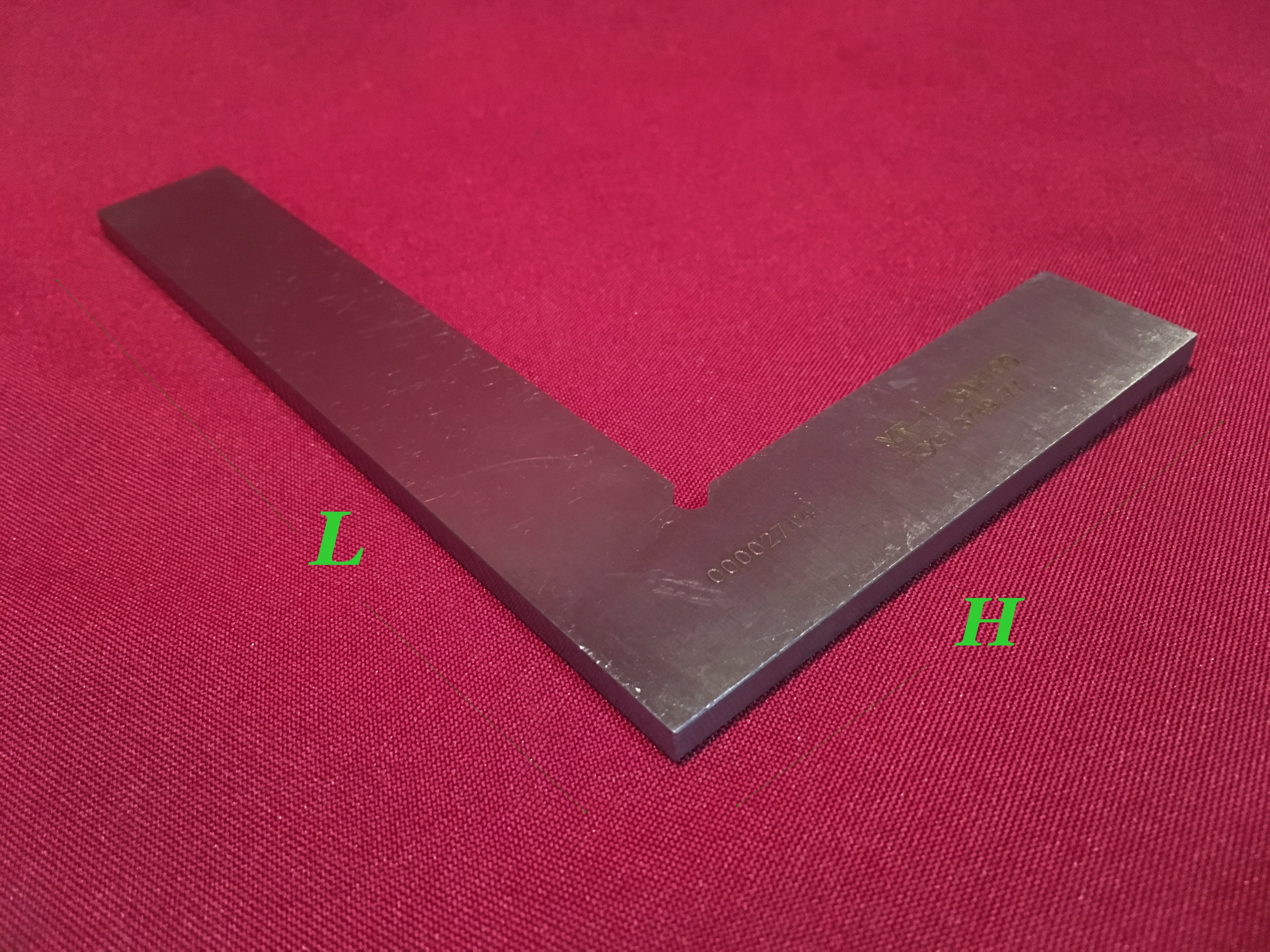

Угольник лекальный УЛ 80х50



Угольник лекальный УЛ
Модель Основные размеры угольников Допуск перпендикулярности между измерительными поверхностями, мм
L,мм H,мм Класс точности 1
Угольник лекальный УЛ 60х40 плитка 60 40 ±0,005
Угольник лекальный УЛ 80х50 плитка 80 40 ±0,006
Угольник лекальный УЛ 100х60 плитка 100 60 ±0,006

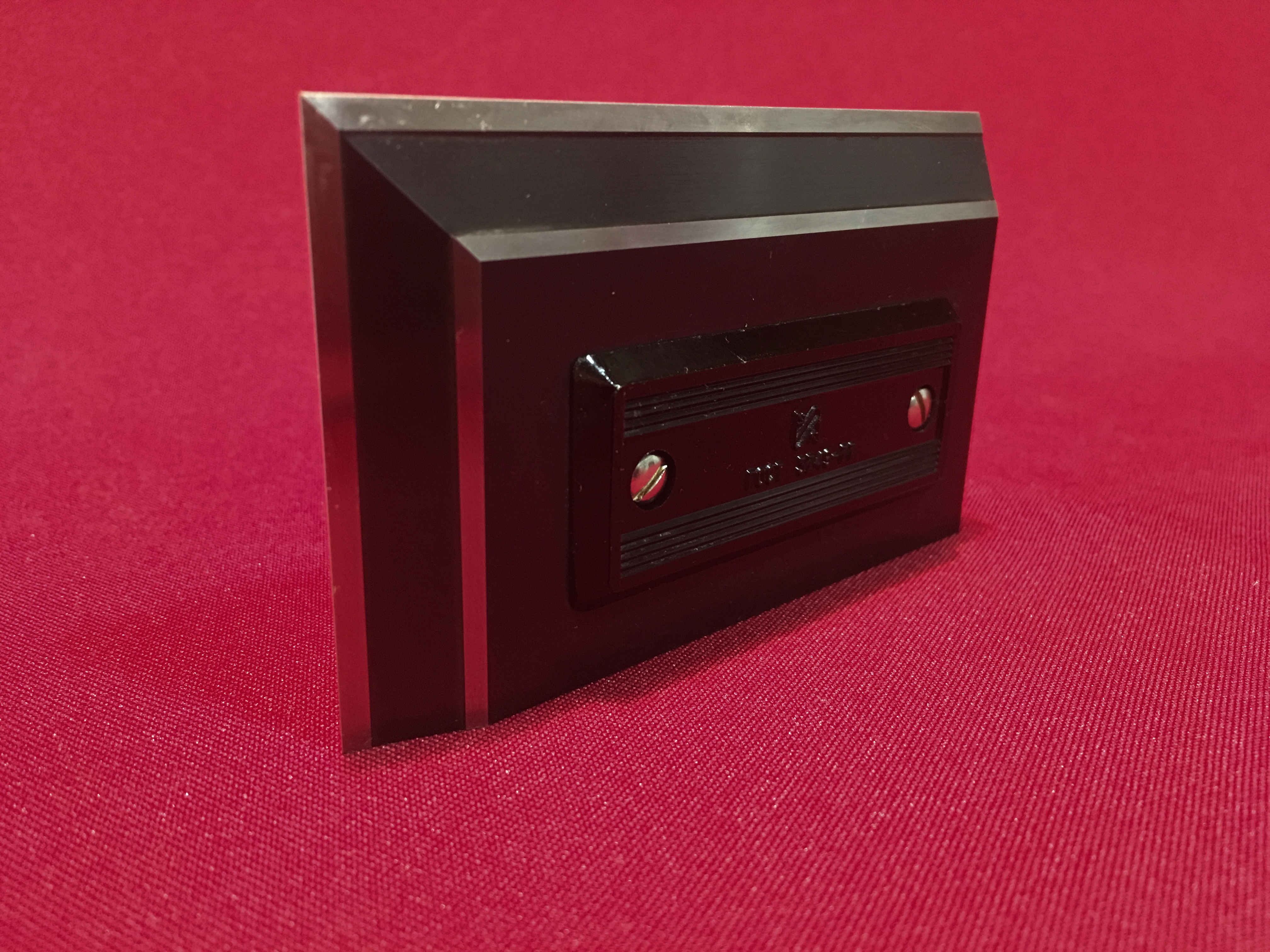

Угольник лекальный плоский УЛП-160х100

Угольник лекальный плоский УЛП
Модель Основные размеры угольников Допуск перпендикулярности между измерительными поверхностями, мм
L,мм H,мм Класс точности 1
Угольник лекальный плоский УЛП-60х40 60 40 ±0,005
Угольник лекальный плоский УЛП-100х60 100 60 ±0,006
Угольник лекальный плоский УЛП-160х100 160 100 ±0,007
Угольник лекальный плоский УЛП-200х130* 200* 130* ±0,009*
Угольник лекальный плоский УЛП-250х160 250 160 ±0,009
Угольник лекальный плоский УЛП-300х200* 300* 200* ±0,011*

Угольник УЛЦ 400х125

Угольник лекальный цилиндрический УЛЦ
Модель Основные размеры угольников Допуск перпендикулярности между измерительными поверхностями, мм
L,мм H,мм Класс точности 0 Класс точности 1
 Угольник лекальный цилиндрический УЛЦ-160х80 160 80 ±0,0035 ±0,007
 Угольник лекальный цилиндрический УЛЦ-250х100 250 100 ±0,0045 ±0,009
 Угольник лекальный цилиндрический УЛЦ-200х60* 200* 60* ±0,001* —
 Угольник лекальный цилиндрический УЛЦ-300х60* 300* 60* ±0,002* —
 Угольник лекальный цилиндрический УЛЦ-400х125 400 125 ±0,006 ±0,012
 Угольник лекальный цилиндрический УЛЦ-630х160 630 160 ±0,008 ±0,016

Угольник слесарный плоский УП 160х100

Угольник слесарный плоский УП
Модель Основные размеры угольников Допуск перпендикулярности между измерительными поверхностями, мм
L,мм H,мм Класс точности 1 Класс точности 2
Угольник слесарный плоский УП 60х 40 60 40 ±0,005 ±0,013
Угольник слесарный плоский УП 100х 60 100 60 ±0,006 ±0,015
Угольник слесарный плоский УП 160х100 160 100 ±0,007 ±0,018
Угольник слесарный плоский УП 250х160 250 160 ±0,009 ±0,022
Угольник слесарный плоский УП 300х200* 300* 200* — ±0,011*
Угольник слесарный плоский УП 400х250 400 250 ±0,012 ±0,030

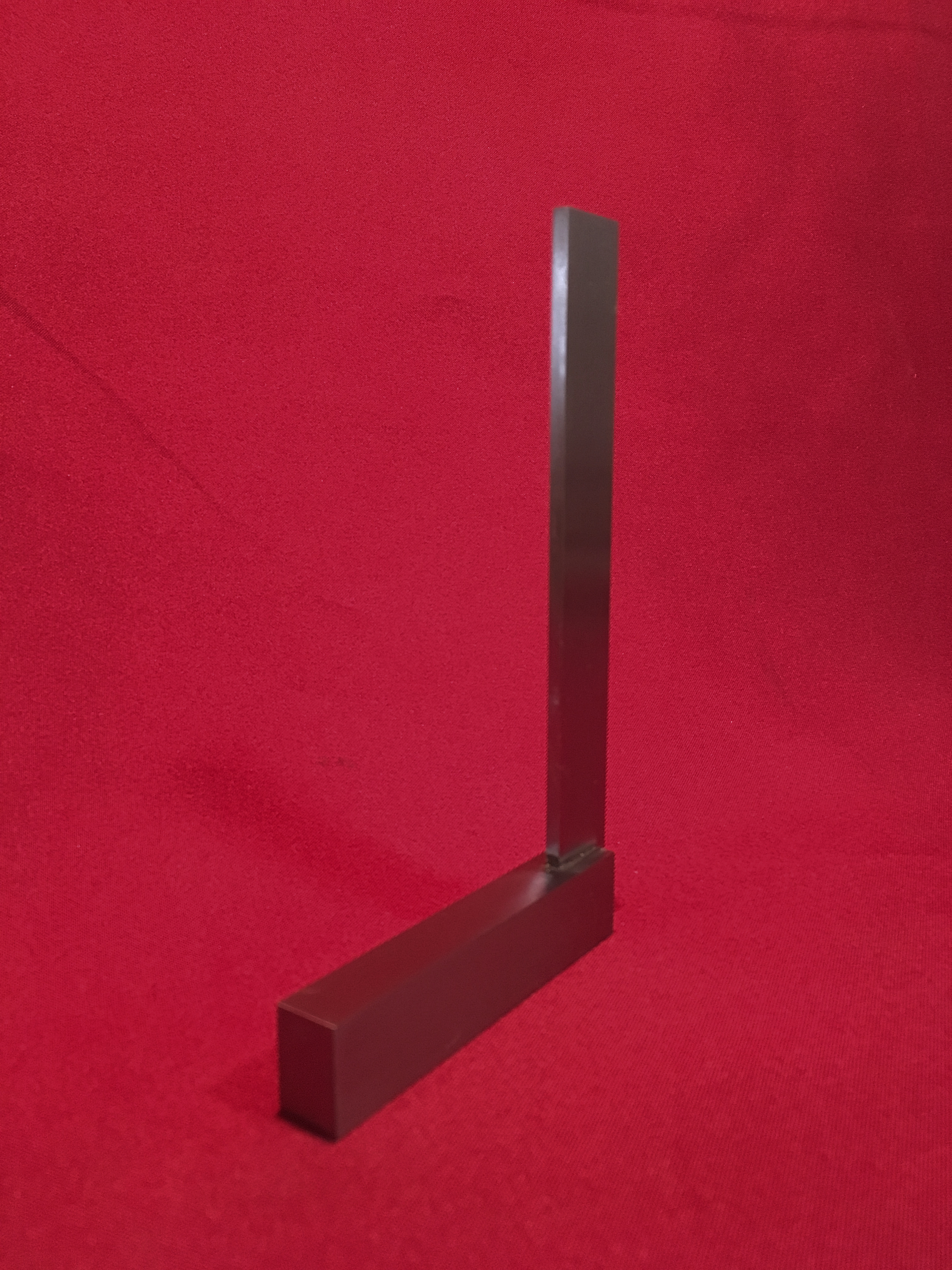

Угольник УШ 160х100

Угольник слесарный плоский УШ с широким основанием
Модель Основные размеры угольников Допуск перпендикулярности между измерительными поверхностями, мм
L,мм H,мм Класс точности 1 Класс точности 2
Угольник поверочный УШ-60х 40 60 40 ±0,005 ±0,013
Угольник поверочный УШ-100х 60 100 60 ±0,006 ±0,015
Угольник поверочный УШ-160х100 160 100 ±0,007 ±0,018
Угольник поверочный УШ-250х160 250 160 ±0,009 ±0,022
Угольник поверочный УШ-300х200* 300* 200* ±0,011* ±0,050*
Угольник поверочный УШ-400х250 400 250 ±0,012 ±0,030
Угольник поверочный УШ-500х300* 500* 300* — ±0,070*
Угольник поверочный УШ-630х400 630 400 ±0,016 ±0,040
Угольник поверочный УШ-750х400* 750* 400* — ±0,095*
Угольник поверочный УШ-900х500* 900* 500* — ±0,110*
Угольник поверочный УШ-1000х630 1000 630 — ±0,040
Угольник поверочный УШ-1600х1000 1600 1000 — ±0,090

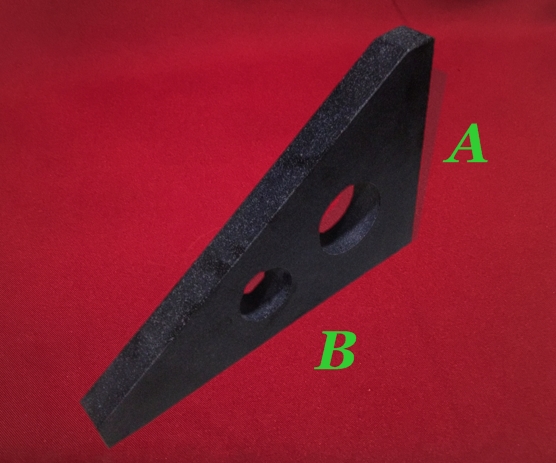

Угольник УПТГ 250х160

УПТГ — угольники поверочные трехсторонние из гранита
Размеры в мм. Допуск перпендикулярности между измерительными поверхностями А и В, мм Допуск прямолинейности измерительных поверхностей А и В, мм
Класс точности 00 Класс точности 0 Класс точности 00 Класс точности 0
100х60х20 ±0,002 ±0,004 ±0,001 ±0,001
160х100х20 ±0,002 ±0,004 ±0,001 ±0,002
250х160х50 ±0,0025 ±0,005 ±0,001 ±0,002
400х250х60 ±0,0035 ±0,007 ±0,001 ±0,0025
630х400х80 ±0,0045 ±0,009 ±0,0015 ±0,003
1000х630х80 ±0,006 ±0,012 ±0,0025 ±0,005

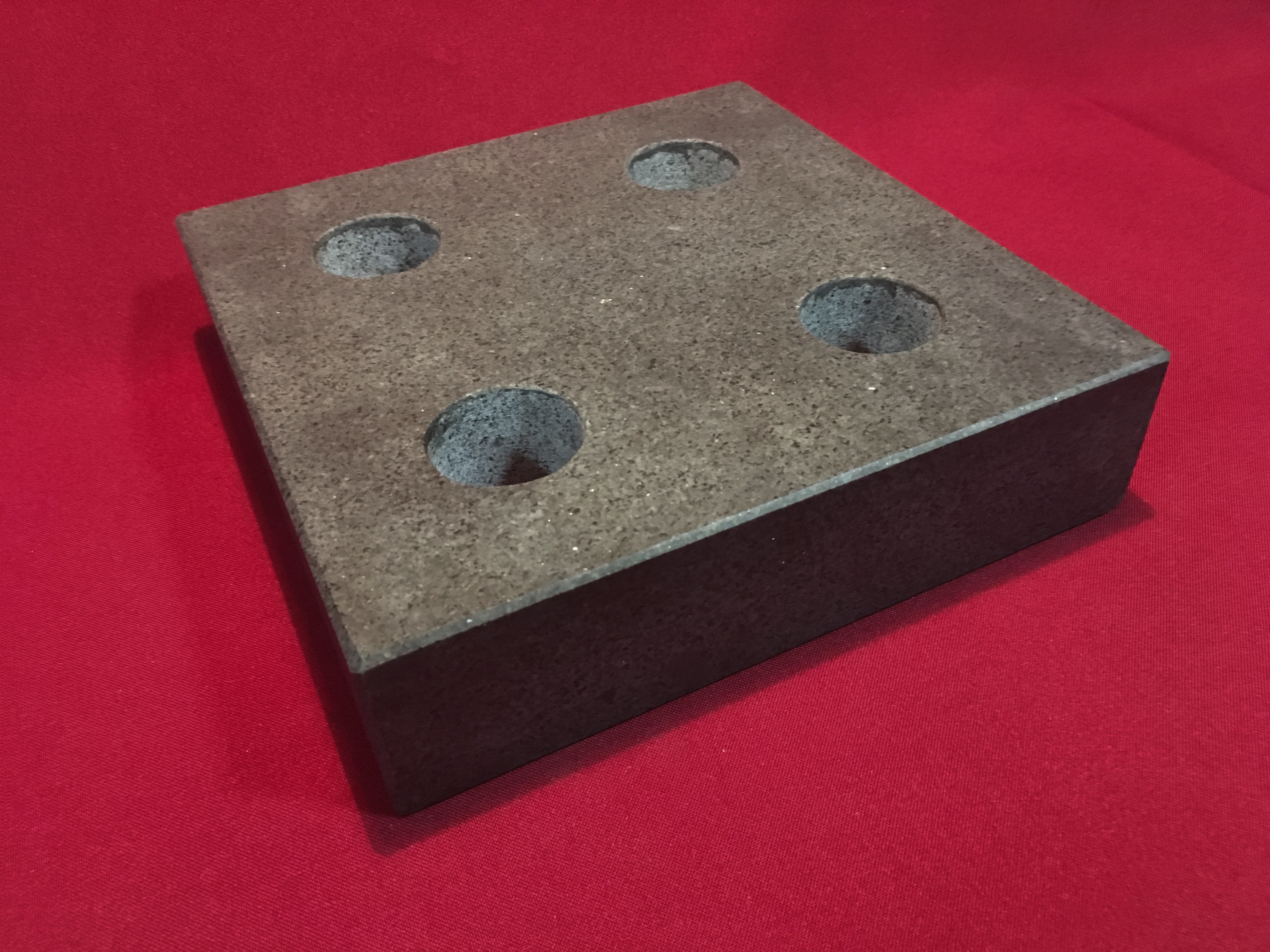

Угольник УПЧГ 200х200

УПЧГ — угольники поверочные четырехсторонние из гранита

Размеры в мм. Допуск перпендикулярности между измерительными поверхностями, мм Допуск прямолинейности измерительных поверхностей, мм
Класс точности 00 Класс точности 0 Класс точности 00 Класс точности 0
160×160х20 ±0,002 ±0,004 ±0,008 ±0,0017
200×200х20 ±0,002 ±0,004 ±0,009 ±0,0018
250×250х25 ±0,0022 ±0,0045 ±0,001 ±0,002
300х300х30 ±0,0026 ±0,0052 ±0,0011 ±0,0023
400×400х40 ±0,003 ±0,006 ±0,0013 ±0,0026
500×500х50 ±0,0035 ±0,007 ±0,0015 ±0,003

Угольник УПБГ 500х100

УПБГ — угольники поверочные брусковые из гранита

Размеры в мм. Допуск перпендикулярности между измерительными поверхностями, мм Допуск прямолинейности измерительных поверхностей, мм
Класс точности 00 Класс точности 0 Класс точности 00 Класс точности 0
500×100×40 ±0,0016 ±0,0026 ±0,0024 ±0,0039
750×100×40 ±0,0021 ±0,0035 ±0,0032 ±0,0053
1000×120×40 ±0,003 ±0,005 ±0,0045 ±0,0075
1200×120×40 ±0,0034 ±0,0065 ±0,0055 ±0,01
1500×150×60 ±0,0044 ±0,0074 ±0,0066 ±0,0111
1600×150×60 ±0,0044 ±0,0074 ±0,0066 ±0,0111
2000×200×80 ±0,0054 ±0,01 ±0,0081 ±0,0135
