Стойки и штативы

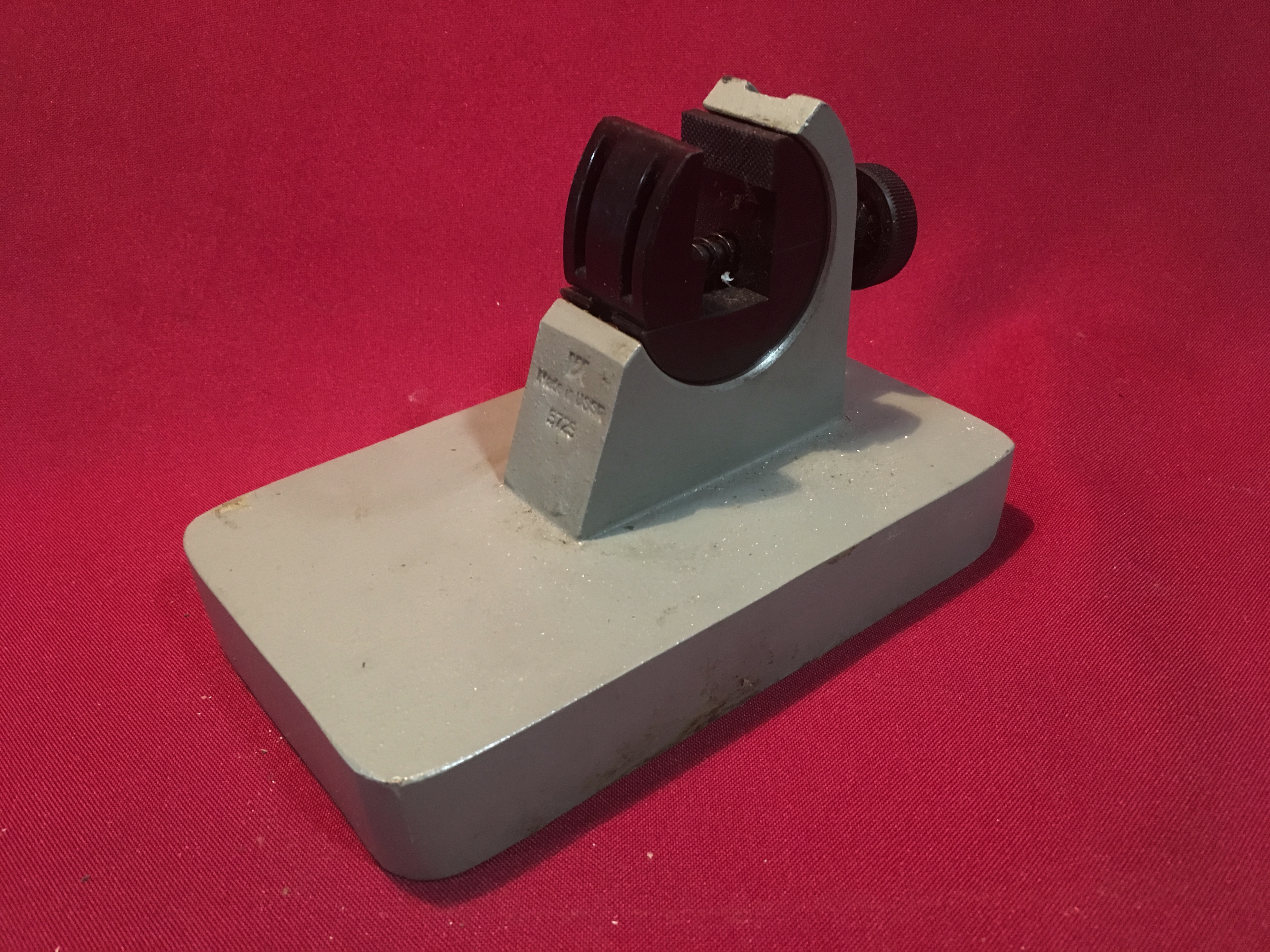

    СТОЙКИ УНИВЕРСАЛЬНЫЕ ДЛЯ МИКРОМЕТРОВ ТИПА 15 СТ-М ТУ 2-034-623-80

    Стойки универсальные — это специальное устройство, предназначены для закрепления микрометров с диапазоном измерения до 300 мм и других измерительных приборов с целью использования их в качестве настольных.

Модель
Диапазон толщин закрепляемых изделий, мм
Угол поворота, град.
Габариты, мм
 15СТ-М
4-20
60°
160х90х92
 15СТ-М-01
4-20
60°
120х115х170
 15СТ-М-02
4-20
60°
120х110х110
 15СТ-М-03
4-20
60°
70х85х120
 15СТ-М-04
4-20
60°
165х100х123

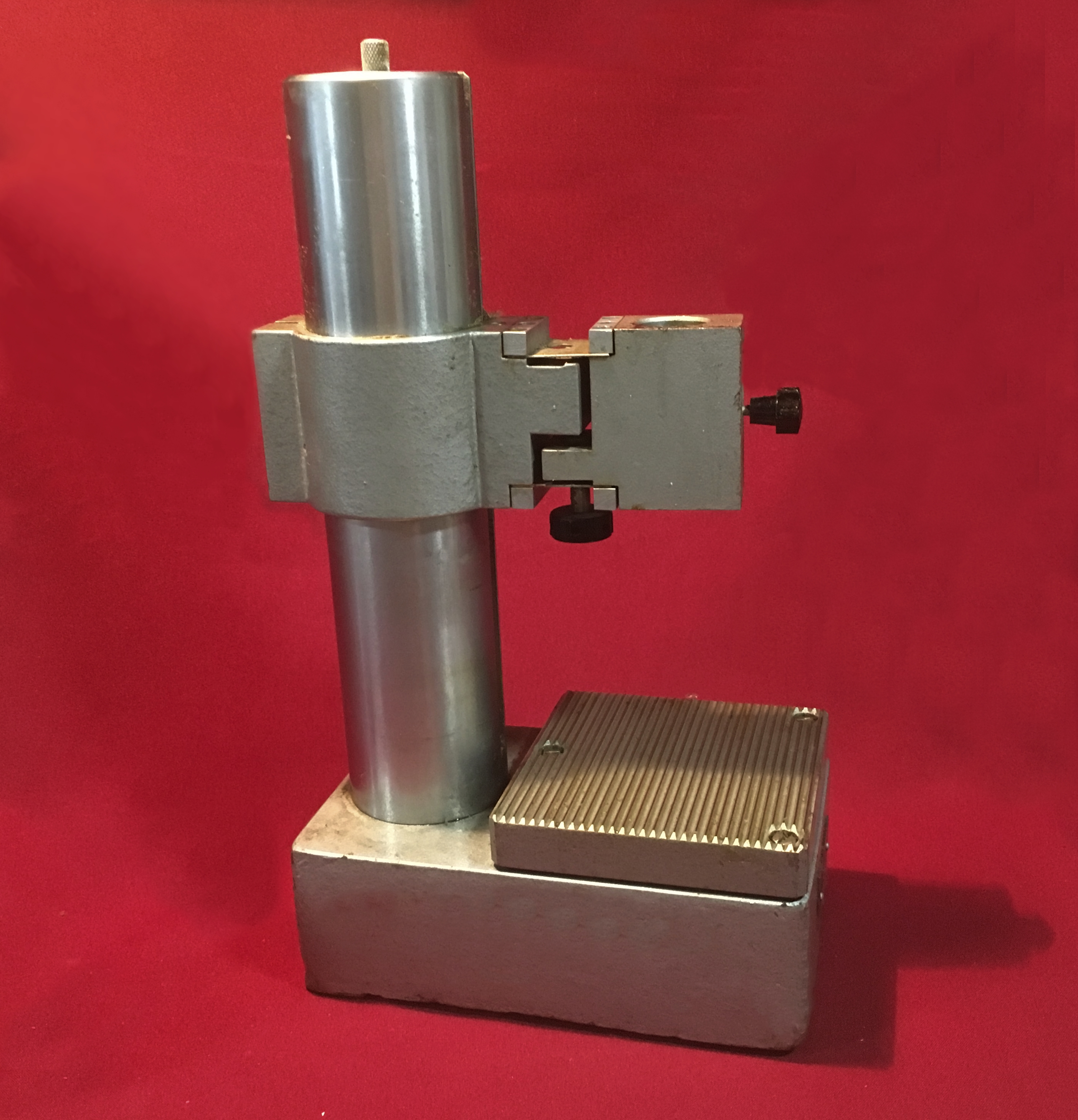

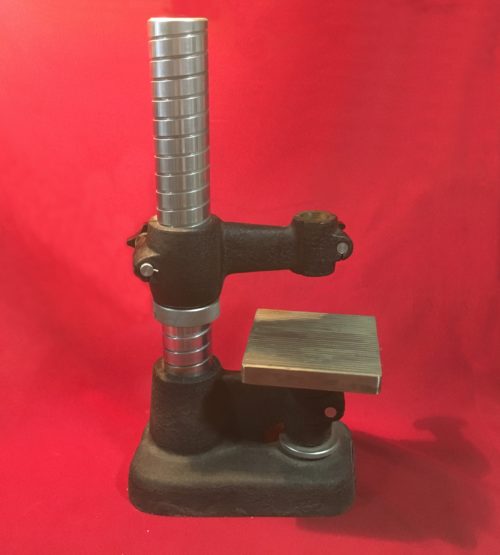

    Стойки С-I используются для установки индикаторных головок с ценой деления 0,00005 мм — 0,0005 мм. Стойки С-II используются для установки индикаторных головок с ценой деления 0,001-0,005 мм и размещения на них измерительных приспособлений и устройств различного назначения при измерении линейных размеров и отклонений форм.

Модель
Пределы измерения по высоте, мм
D колонки, мм
Вылет измерительной головки ,мм
D отверстия под измерительную головку, мм
Размеры стола, мм
 C-I
0-160
75
28
100х40; 125х125 квадратный, ребристый
 C-II
0-160
50
75
28
125х125 квадратный, ребристый

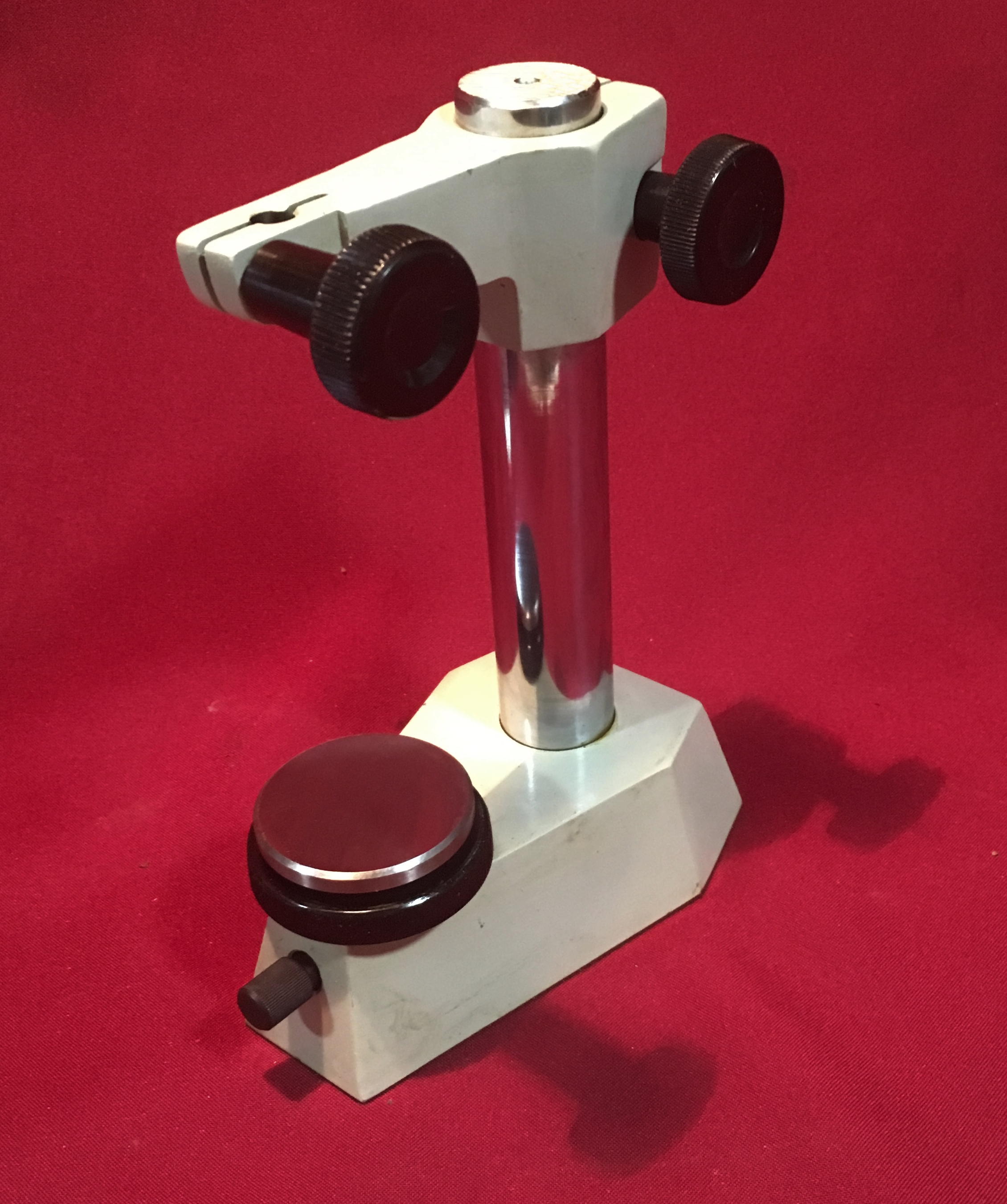

Стойки С-III используются для установки индикаторных головок с ценой деления 0,001 мм — 0,01 мм. Имеется устройство для микроподачи. Стойки С-IV используются для установки индикаторных головок с ценой деления 0,01 мм.
Модель
Пределы измерения по высоте, мм
Размеры колонки, мм
Вылет измерительной головки ,мм
D отверстия под измерительную головку, мм
Размеры стола, мм
 С-III
0-100
D=30
55
8H8
d50
 С-III 01
H=230
8H8
d100
 С-III 02
H=230
8H8
100х100
 С-III 03
D=25; H=200
8H8
d50
 С-III 04
D=25; H=390
8H8
d50
 C-IV 01
D=22; H=155
8H8
60х68
 C-IV 02
D=28; H=200
8H8
98х115
 C-IV 03
D=35; H=230
8H8
100х100
 C-IV
0-250
D=40
25-160
8H8
160х100 прямоугольный, гладкий

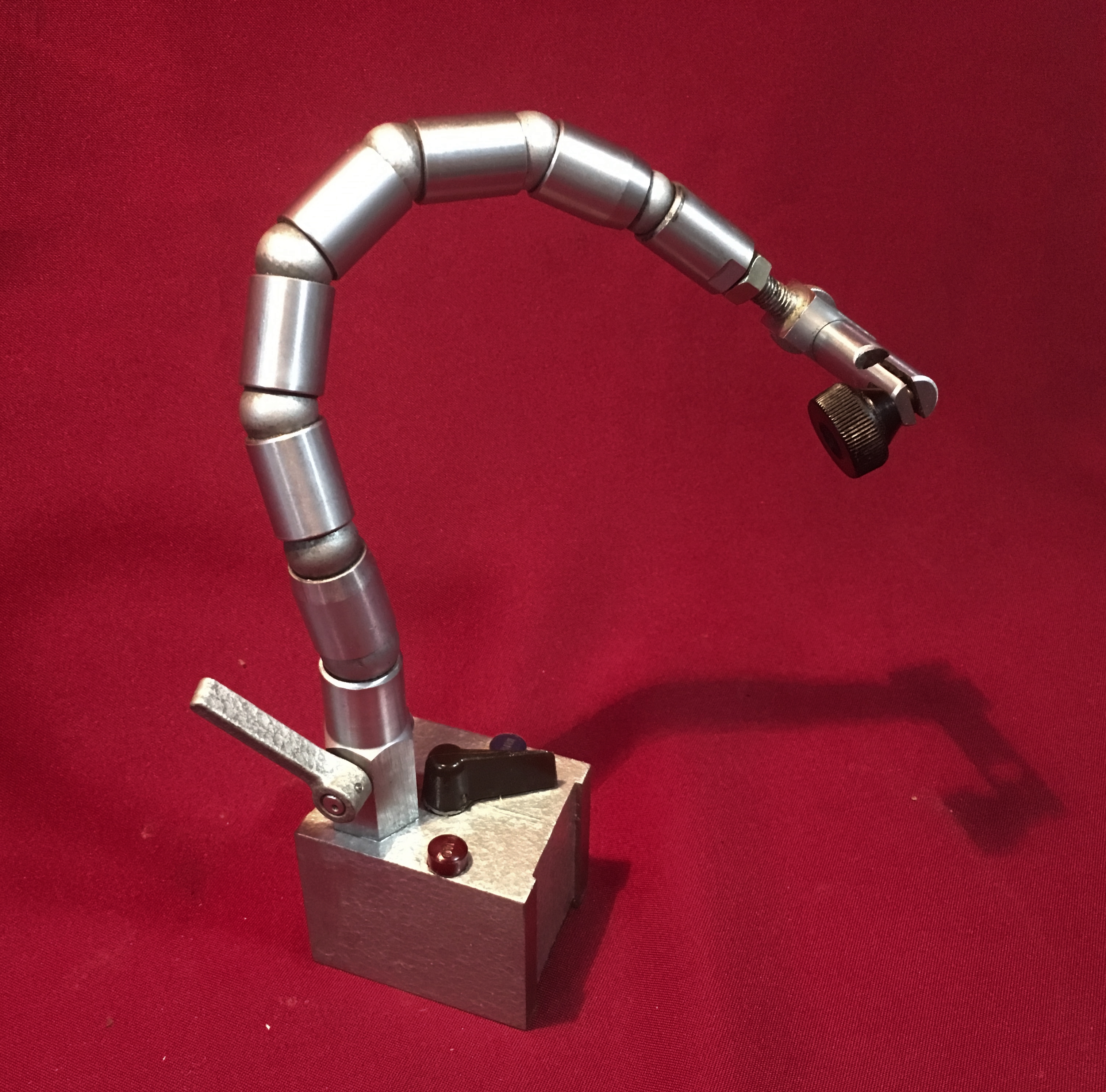

Стойки гибкие типа МС-29 используются предназначена для установки на ней измерительных головок с ценой деления 0,01 мм и более. Магнитное основание обеспечивают надежную фиксацию на поверхности с помощью зажимного рычага. Идеально подходят для измерений в труднодоступных зонах.

Модель
Усилие отрыва, кгс
Размер основания, мм
Высота штанги, мм
D крепления, мм
 МС-29
30
100х67х360
360
8H8
 МС-29 01
60
55х60х63
355
16
 МС-29 02
60
55х60х63
315
16
 МС-29 03
15
30хØ35
270
10
    ШТАТИВЫ ТИПА ШМ-II, Ш-II, ШМ-III, Ш-III ГОСТ 10197-70

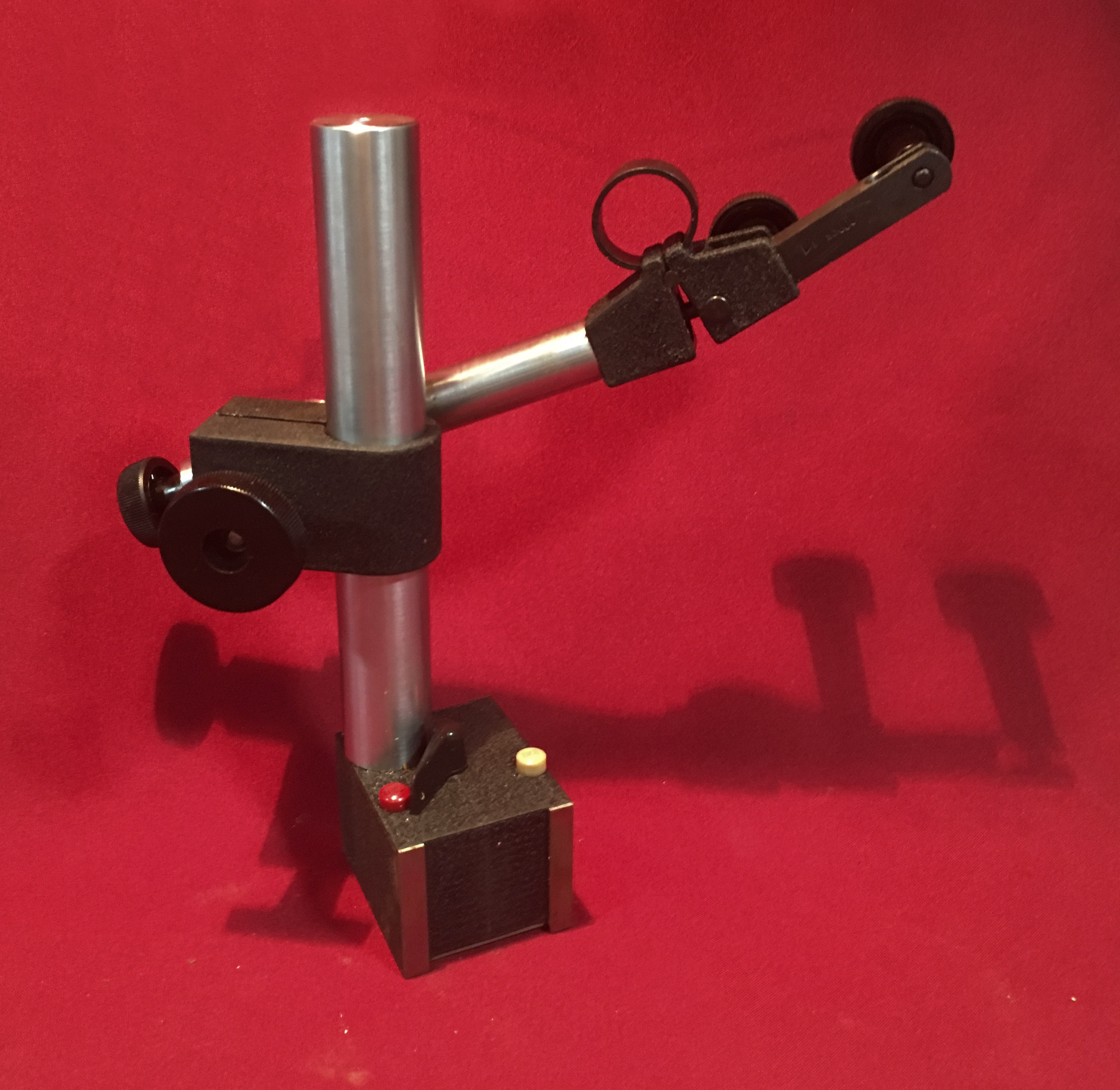

Штативы предназначены для установки на них измерительных головок с ценой деления 0,01 мм. Штативы типа ШМ имеют магнитное основание, позволяющее установить прибор на разных поверхностях без дополнительного крепления. В штативах типа ШМ-II Н (Ш) магнитное основании имеет форму прямоугольника. В нем закреплена неподвижная колонка, по которой движется муфта со стержнем. В штативах типа ШМ-II Ш подвижная колонка со стержнем имеет шарнирное соединение. Основание штатива ШМ-II В имеет форму треугольника, по углам которого расположены три магнитные опоры. Основание штативов типа Ш-II и Ш-III  немагнитное. Штативы типов Ш-IIН и Ш-IIВ имеют устройство для для микроподачи.
Модель
Усилие отрыва от поверхности, H
D под измерительную головку, мм
Высота колонки, мм
Вылет измерительной головки, мм
Габариты, мм
 Ш-II Н
8H8
250
200
280x122x250
 ШM-IIH
300
8H8
250
200
283x122x252
 ШM-IIH  01
225
8H8; 4H8
60
50х60х55
 ШM-IIH 02
250
8H8; 4H8
80
50х60х55
 ШM-IIH  03
60
225х190
 ШM-IIH 04
60
230х260
 ШM-IIH 05
80
412х450
 ШM-IIШ 01
60
290
 ШM-IIШ 02
17
150
 ШM-IIШ 03
17
150
 ШM-IIШ-М
15
90х90 мини
 Ш-IIB
8H8
630
500
490x155x645
 ШM-IIB
1000
8H8
630
500
550x300x630
 ШM-IIB 01
350
8H8; 4H8
130
50х120х55
 ШM-IIB 02
630
8H8; 4H8
630
50х120х55

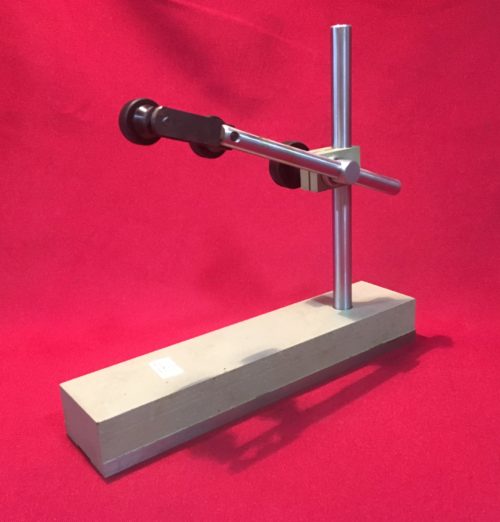

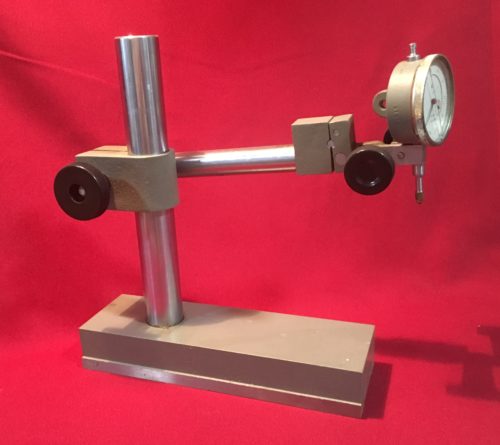

 Ш-III
8H8; 4H8
160
200
225x60x200
 Ш-III 01
220х225
 ШM-III
150
8H8; 4H8
160
200
180x69x200
СТОЙКИ УНИВЕРСАЛЬНЫЕ ДЛЯ ИНДИКАТОРОВ ТИПА СТ-ИГ с гранитным основанием
Стойки универсальные с гранитным основанием (прецизионные) с регулировкой или без используются для установки индикаторов при контроле серийной продукции.
Модель
Пределы измерений по высоте H не менее, мм
Размер основания, мм
Высота штанги, мм
СТ-ИГ 100
0-100
150х100х40
150
СТ-ИГ 150
0-150
150х150
212
СТ-ИГ 200
0-250
200х150х50
250/300
СТ-ИГ 260
0-250
260х150
250
СТ-ИГ 300
0-250
300х200х50
300
СТ-ИГ 400
400х250
300
