Инструмент измерительный – это специальное устройство, применяемое для точного определения размеров и других геометрических характеристик предметов. К таким устройствам относятся кронциркули, нутромеры и глубиномеры, микрометры и штангенинструмент, щупы, индикаторы, уровни, линейки и угольники и прочий инструмент.

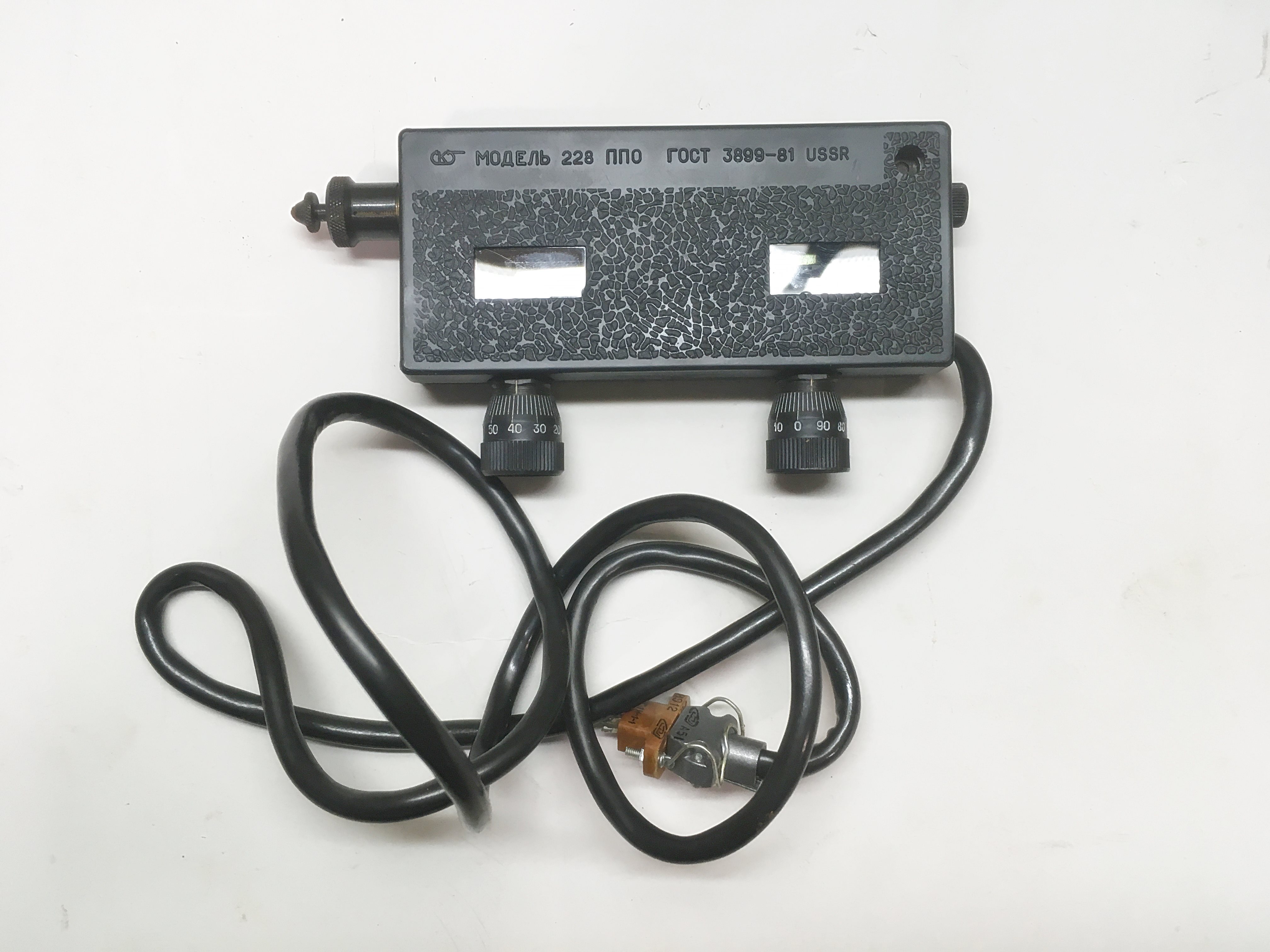

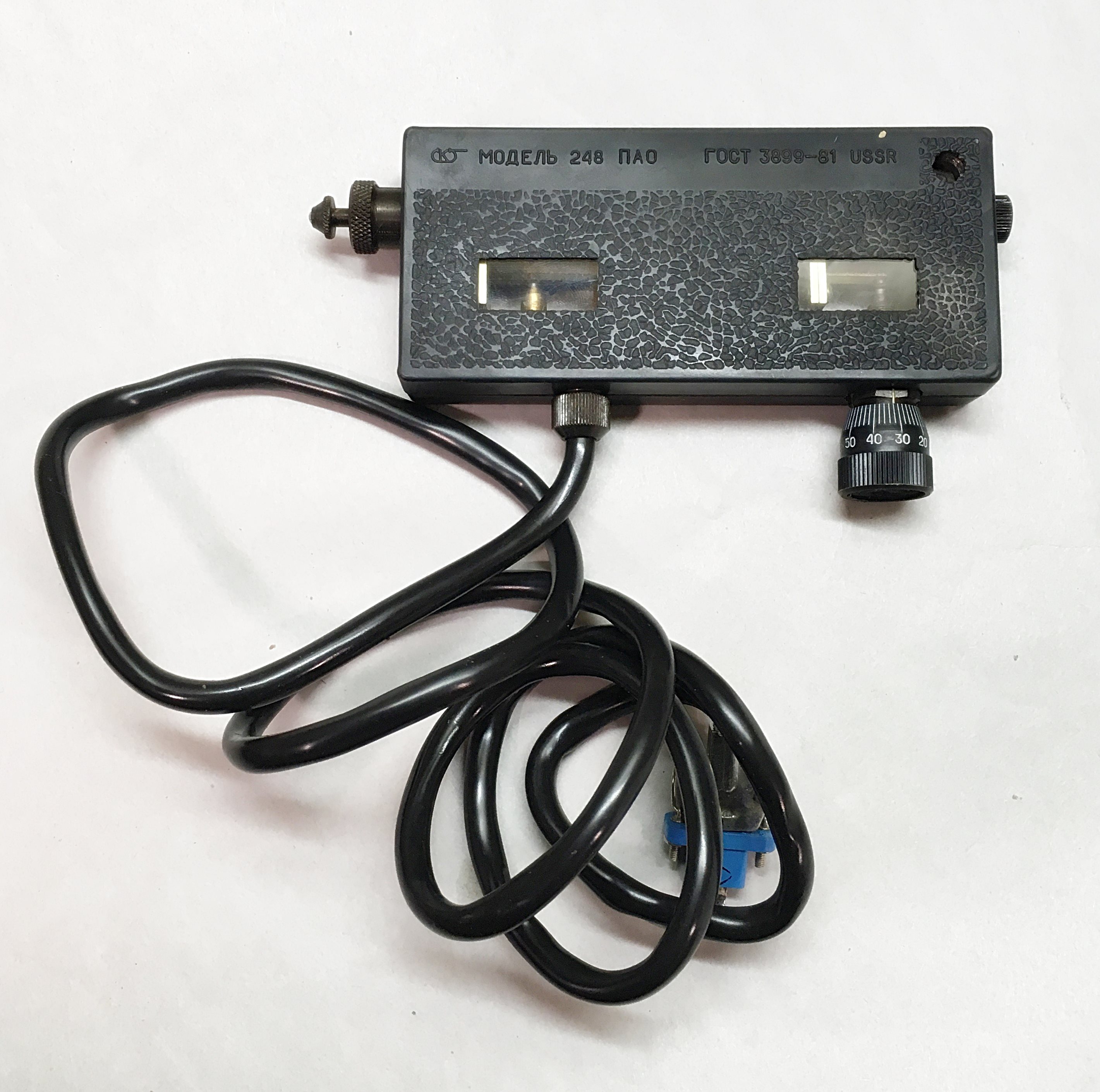

Преобразователь электроконтактный двухпредельный Модель 228  ППО, Модель 248 ППО. Диапазон измерений 0-1мм
Электроконтактные преобразователи ( ГОСТ 3899 – 81) предназначены для разбраковки деталей на годные и брак, рассортировки деталей на размерные группы, а также могут быть использованы в качестве электронного индикатора контакта. Электроконтактные преобразователи входят в состав контрольно-сортировочных автоматов, приборов управляющего ( активного) контроля, контрольных приспособлений, применяются в щупах координатных измерительных машин как индикатор контакта и в приспособлениях для измерения малых отверстий ( от 1 до 13 5 мм) к оптическим измерительным приборам горизонтального исполнения

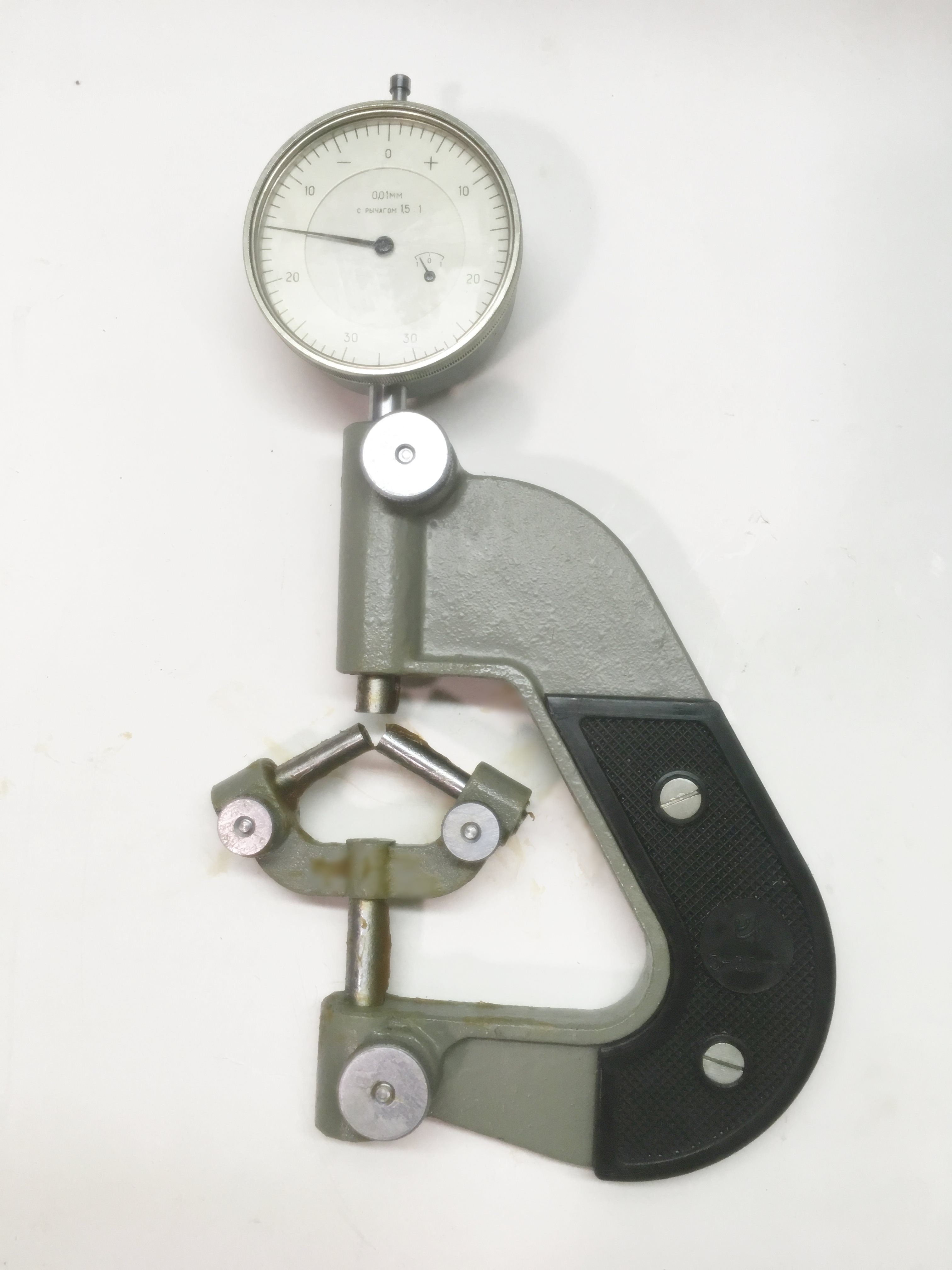

Прибор РМ3-33

Прибор предназначен для контроля среднего диаметра трех и пятиканавочных метчиков с номинальными диаметрами резьб от 3 до 33мм, шагами от 0,5 до 4мм и числом ниток на 1дюйм от 28 до 5. К прибору прилагается шесть комплектов измерительных вставок для измерения метрических резьб.

Цена деления отсчетного устройства – 0,01мм (с рычагом 1,5:1)

Диапазон измерения отсчетного устройства – ± 0,3мм

Диапазон измерения прибора  – 3-33мм

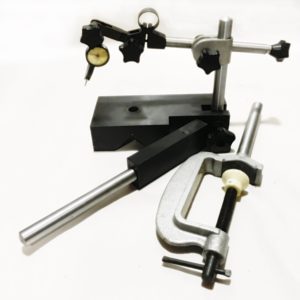

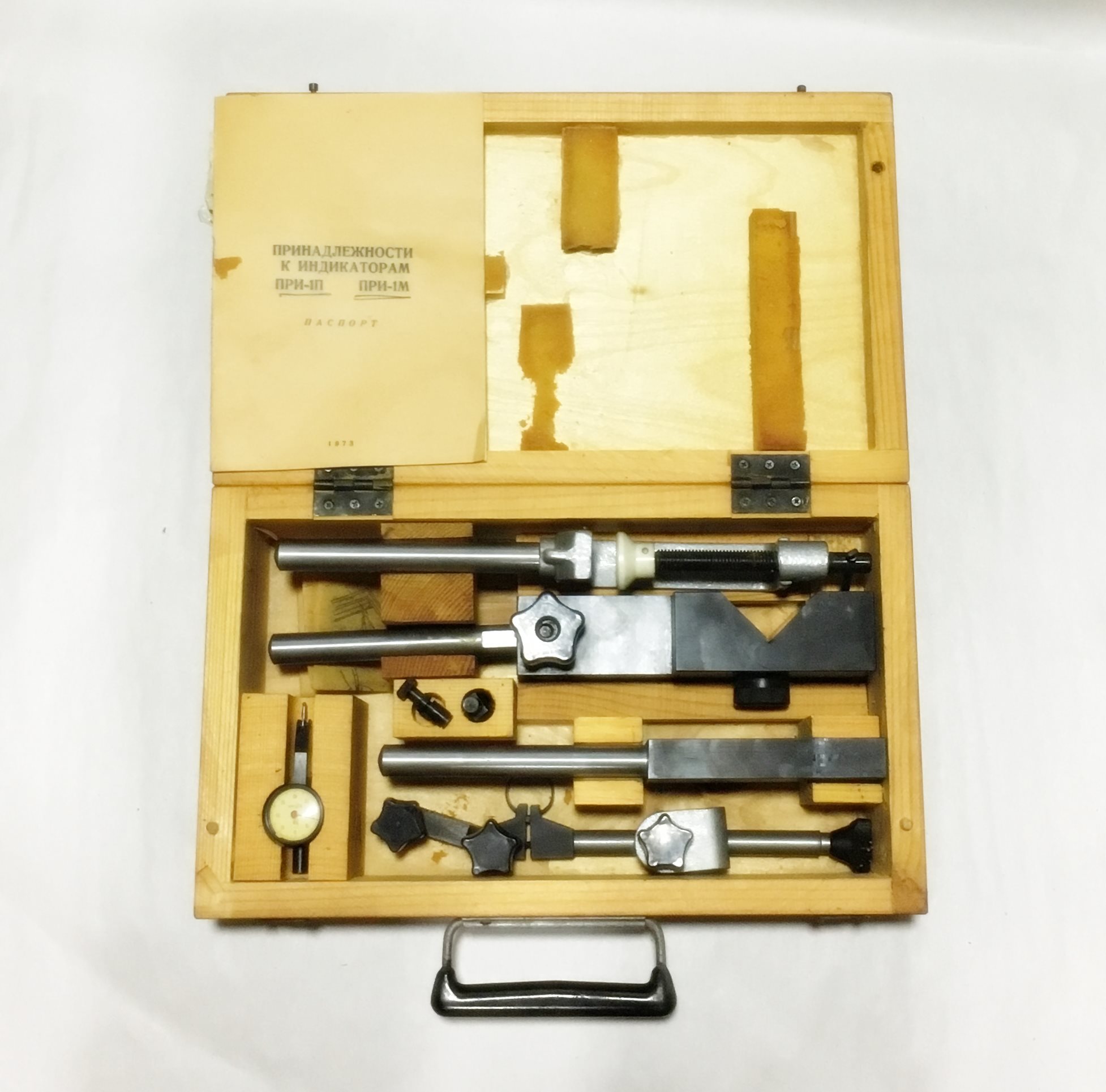

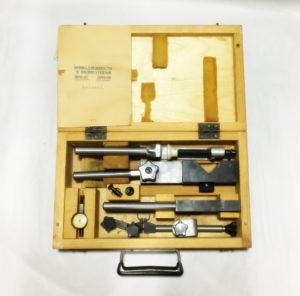

Принадлежности к индикаторам ПРИ-1М

Принадлежности предназначены для контроля биения наружных и внутренних поверхностей, для контроля деталей при обработке и проверке на станках, при монтажных, слесарных работах и т.п.

Диаметры зажимаемого вала в струбцине – 30-70мм.

Диаметры зажимаемого вала, проверяемых в призме комбинированной стойки – 10-70мм

Высота стойки ВМ- 150мм.

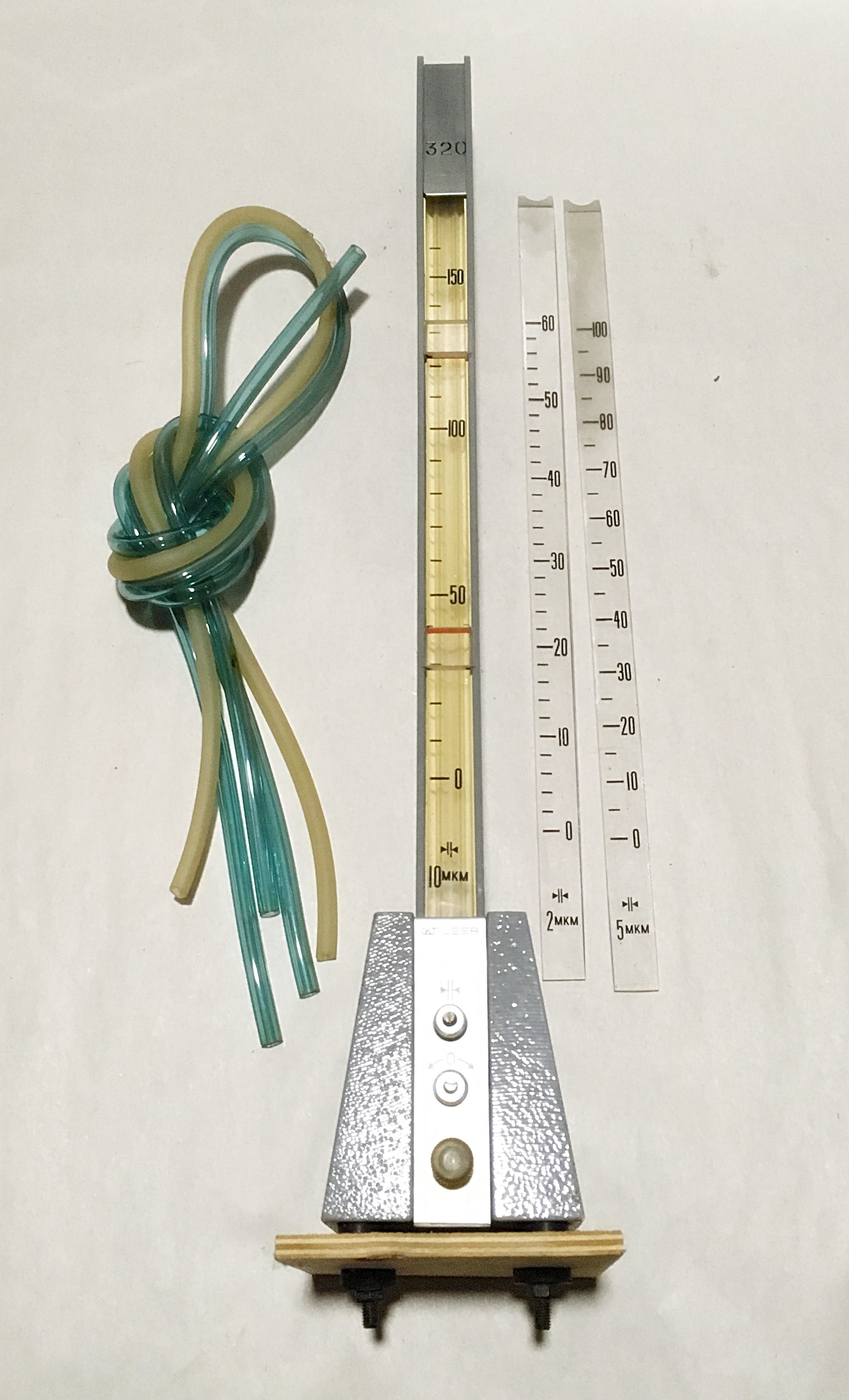

Длиномер пневматический высокого давления Модель 320

Длиномер совместно с измерительной оснасткой предназначен для измерения линейных размеров путем преобразования изменения расхода воздуха, связанного с измеряемым параметром, в перемещение поплавка относительно шкалы прибора.

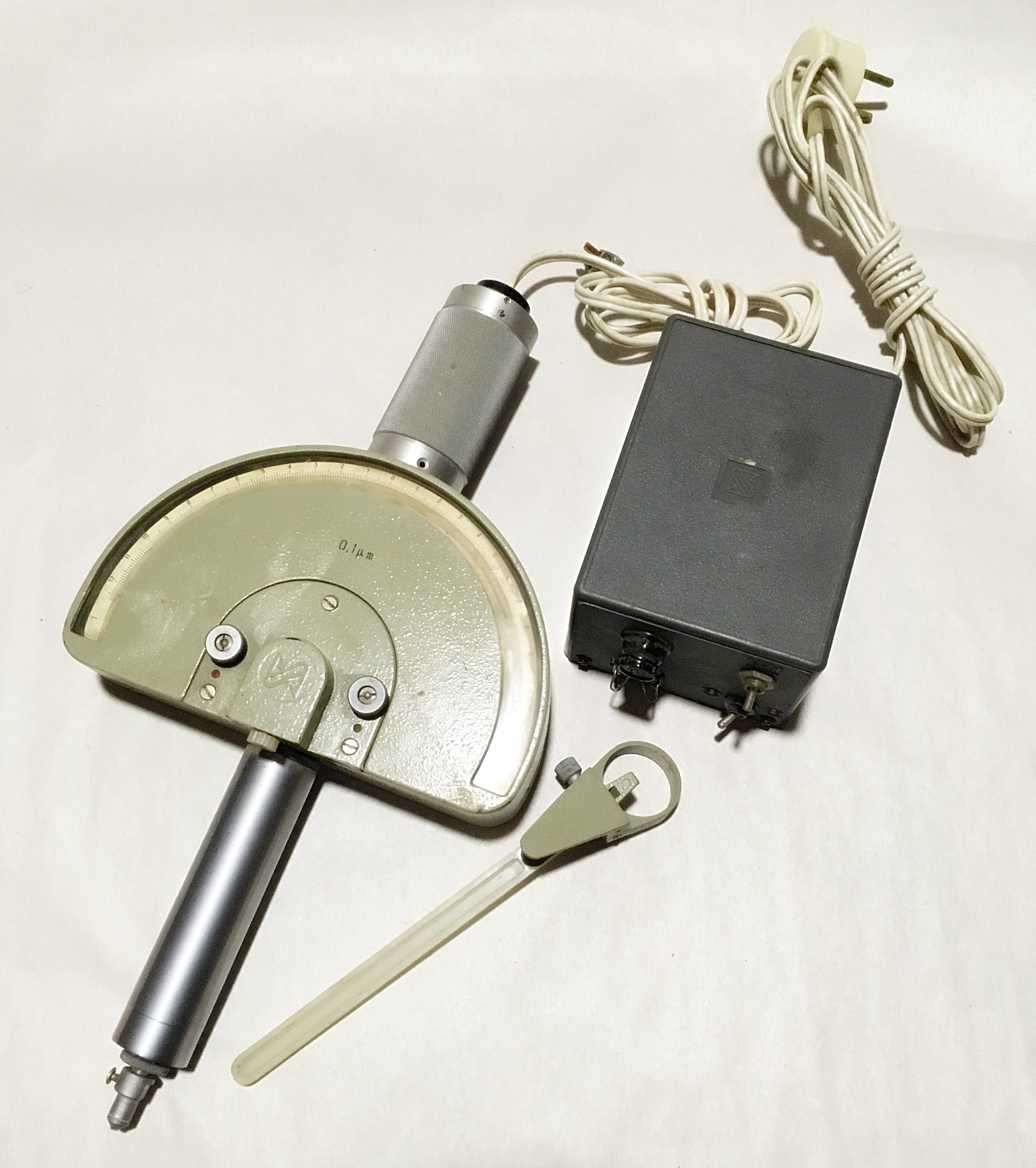

Оптикатор

Прибор для измерения линейных размеров, в котором пружинный преобразовательный механизм Микрокатора используется в сочетании с оптической системой. Вместо стрелочного указателя (в отличие от микрокатора) применен так называемый оптический рычаг, который состоит из осветителя и зеркала, приклеенного к пружине. Луч света, пройдя через отверстие с нитью посредине и отразившись от зеркала в виде «зайчика», передаёт на шкалу изображение нити, которое и является указателем. Оптикатор обладает всеми положительными качествами микрокатора, кроме того, имеет большие пределы измерения.
