Пластины стеклянные

ПЛОСКОПАРАЛЛЕЛЬНЫЕ ПЛАСТИНЫ СТЕКЛЯННЫЕ ТИПА ПМ ТУ 3-3.2122-88 (ГОСТ 1121-75)


    Плоскопараллельные стеклянные пластины используются при поверки интерференционным методом плоскостности, параллельности поверхностей микрометров и скоб. Пластины изготавливаю из стекла марки К8. Подразделяют четыре типоразмера: ПМ 15, ПМ 40, ПМ 65, ПМ 90. Пластины имеют форму круглых прямых цилиндров с полированными торцевыми поверхностями, являющимися измерительными. Цилиндрическая поверхность пластин должна быть матовой, за исключением площадки, предназначенной для нанесения маркировочных знаков.
Модель
Диаметр, мм
Высота, мм
Отклонение от взаимной параллельности измерительных плоскостей не более, мкм
Неплоскостность измерительных плоскостей не более, мкм

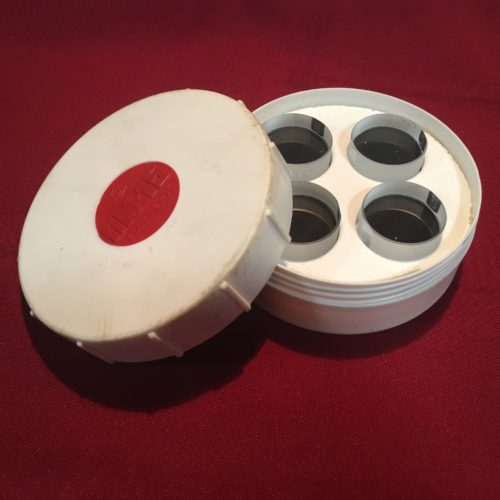

 Пластина ПМ-15
30±1
15
0,6
0,1

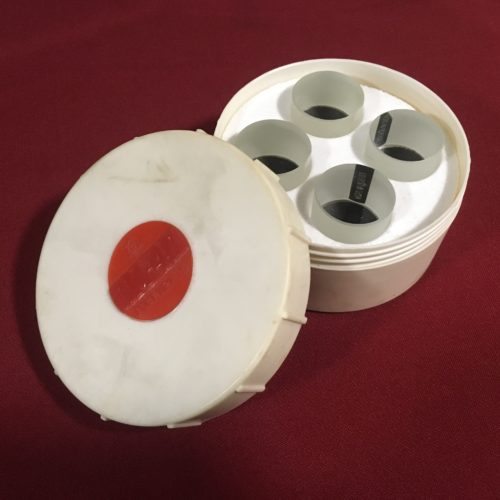

 Пластина ПМ-40
30±1
40
0,8
0,1

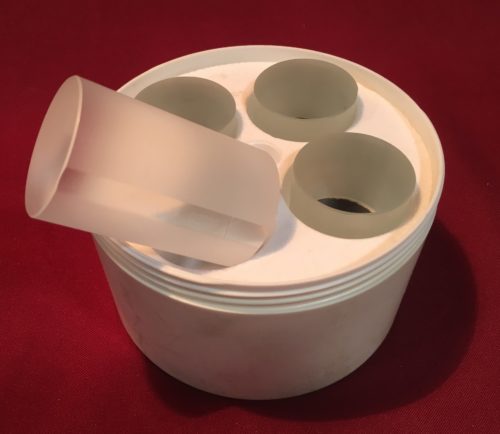

 Пластина ПМ-65
40±1
65
0,8
0,1

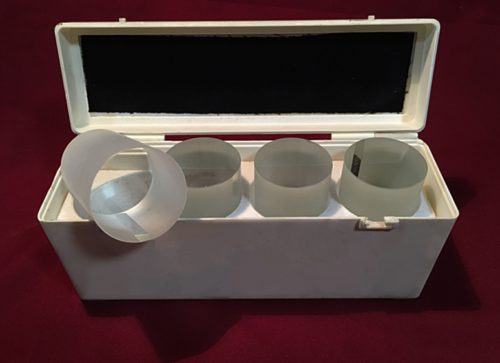

 Пластина ПМ-90
50±1
90
0,1
0,1




    Для точных измерений параллельности и плоскостности поверхностей деталей применяют пластины стеклянные, также используются для измерения и контроля эталонов длины-концевых мер.  Изготавливают в виде цилиндров с отполированными основаниями, которые служат для измерений методом интерференции. При измерении плоскостности поверхности она прикладывается к основанию пластины стеклянной, которая через второе основание освещается монохроматическим светом. Если измеряемая поверхность достаточно плоская, на освещённой поверхности пластины образуются ровные параллельные интерференционные полосы. В случае отклонений от плоскостности полосы получаются в различной степени изогнутыми. Нижние пластины выпускаются диаметром 60, 80, 100 и 120 мм, а верхние пластины выпускаются только диаметром 60 мм.
Модель
Диаметр, мм
Высота, мм
Отклонение рабочих поверхностей от плоскостности, мм не более
Класс точности

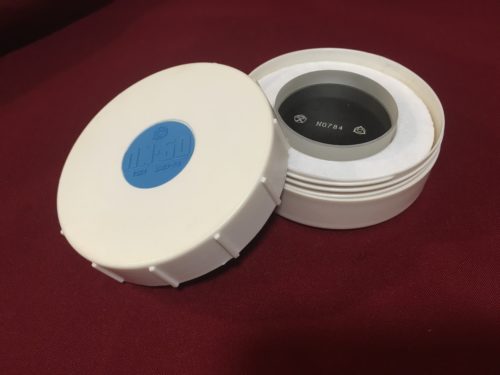

 Пластина ПИ-60
60±2
20±2
0,09
2

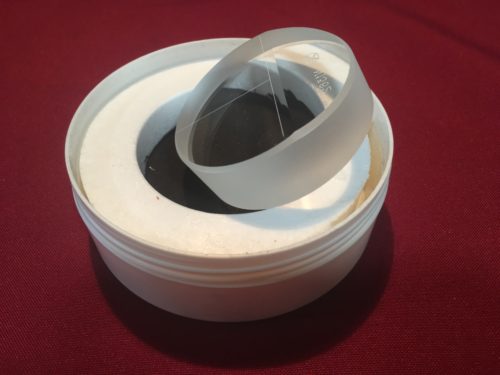

 Пластина ПИ-60В
60±2
20±2
0,09
2
 Пластина ПИ-80
80±2
25±2
0,09
2

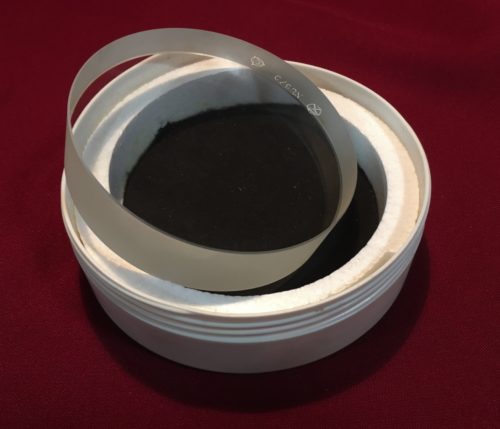

 Пластина ПИ-100
100±2
25±2
0,09
2

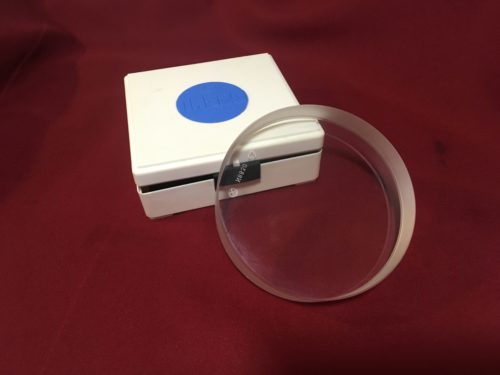

 Пластина ПИ-120
120±2
30±2
0,12
2
