Линейки и Метры

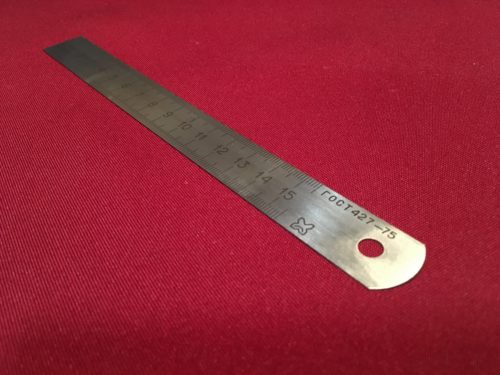

ЛИНЕЙКИ ИЗМЕРИТЕЛЬНЫЕ МЕТАЛЛИЧЕСКИЕ ГОСТ 427-75
    Предназначены для измерений линейных величин непосредственным сравнением измеряемой величины со шкалой меры. Линейки изготавливают со следующими пределами измерений: 150; 300; 500; 1000; 1500; 2000;3000 мм.

Модель
Погрешность сантиметровых делений
Погрешность миллиметровых делений
Линейка 150мм.
+/- 0,1
+/- 0,05
Линейка 300мм.
+/- 0,1
+/- 0,05
Линейка 500мм.
+/- 0,1
+/- 0,05
Линейка 1000мм.
+/- 0,1
+/- 0,05

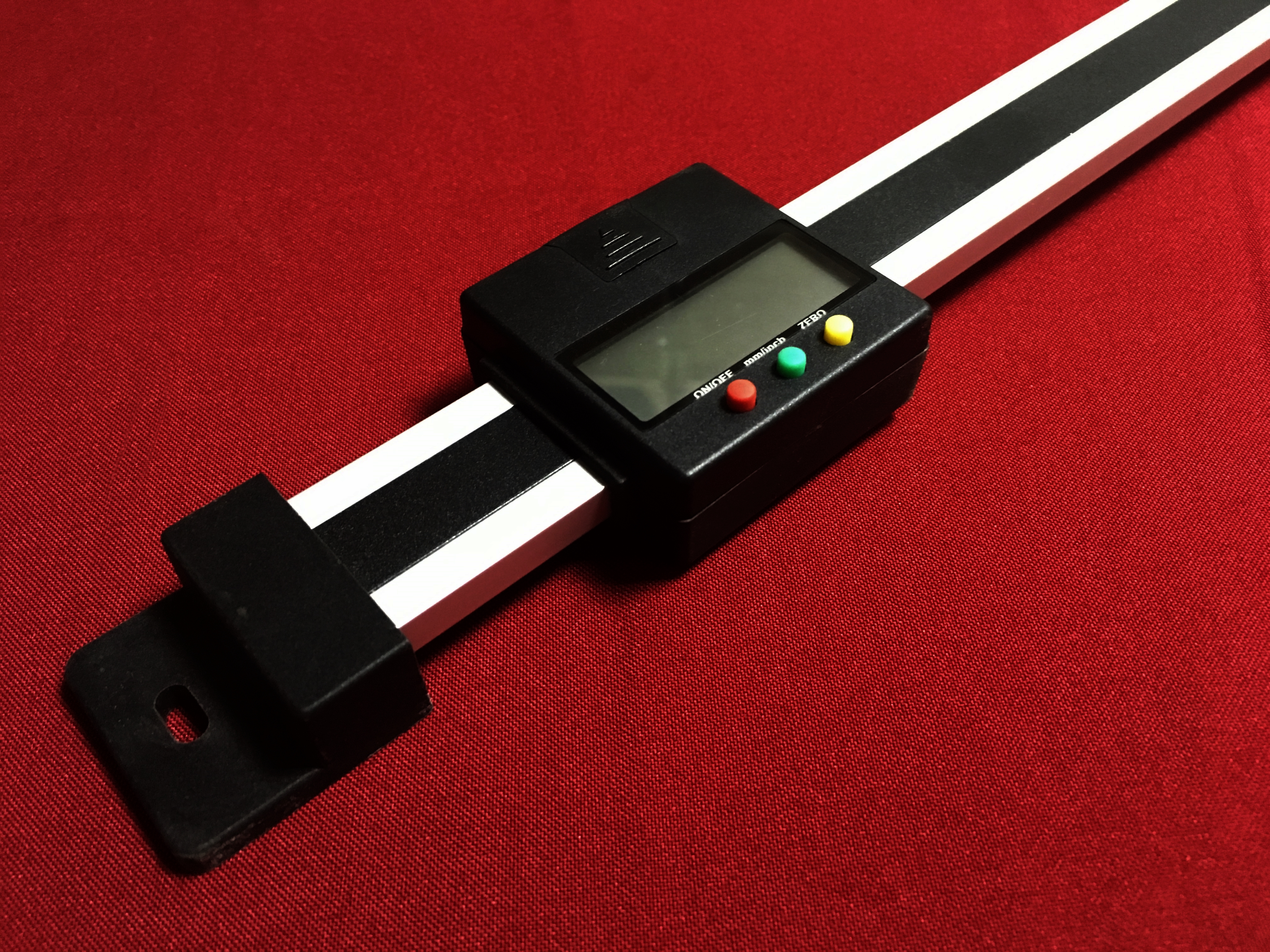

ЛИНЕЙКИ ИЗМЕРИТЕЛЬНЫЕ ЦИФРОВЫЕ ГОРИЗОНТАЛЬНЫЕ И ВЕРТИКАЛЬНЫЕ

Диапазон
Цена деления
Размеры
Погрешность
0-150
0,01
16х262
+/- 0,03
0-200
0,01
16х312
+/- 0,03
0-300
0,01
16х412
+/- 0,03
0-400
0,01
16х602
+/- 0,04
0-500
0,01
25х652
+/- 0,04
0-600
0,01
25х752
+/- 0,05
0-800
0,01
25х952
+/- 0,06
0-1000
0,01
32х1152
+/- 0,07

ЛИНЕЙКИ ПОВЕРОЧНЫЕ ГОСТ 8026-92
     Линейки предназначены для проверки плоских поверхностей по методу световой щели “на просвет”. Поверочные линейки следует изготавливать по ГОСТ следующих типов: Стальные: ЛД – лекальные с двусторонним скосом; ЛТ – лекальные трехгранные; ЛЧ – лекальные четырехгранные; ШП – с широкой рабочей поверхностью прямоугольного сечения; ШПХ – с широкой рабочей поверхностью прямоугольного сечения, хромированные; ШД – с широкой рабочей поверхностью двутаврового сечения.Чугунные: ШМ -с широкой рабочей поверхностью, мостики; УТ – угловые трехгранные. Твердокаменные (гранитные); ШП-ТК – с широкой рабочей поверхностью прямоугольного сечения; ШМ-ТК – с широкой рабочей поверхностью, мостики; УТ-ТК – угловые трехгранные.
Тип линеек
Размеры, мм
Класс точности

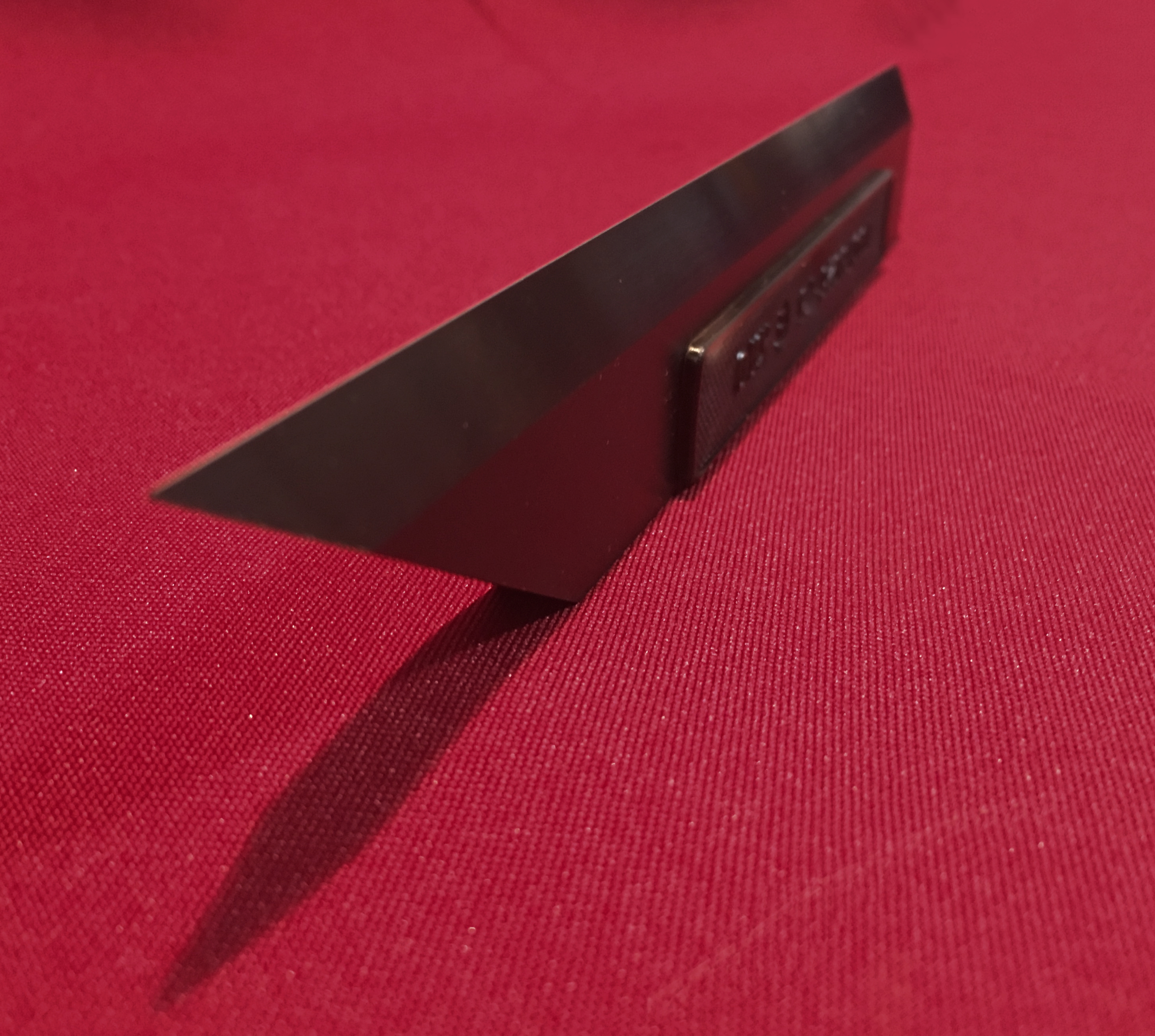

Линейки лекальные с двусторонним скосом
Линейка лекальная ЛД- 50 двухсторонний скос
50
22
6
45°
0;1
Линейка лекальная ЛД- 80 двухсторонний скос
80
22
6
30°
0;1
Линейка лекальная ЛД-100 двухсторонний скос
100
30°
1
Линейка лекальная ЛД-125 двухсторонний скос
125
27
6
30°
0;1
Линейка лекальная ЛД-200 двухсторонний скос
200
30
8
30°
0;1
Линейка лекальная ЛД-300 двухсторонний скос
300
30°
1
Линейка лекальная ЛД-320 двухсторонний скос
320
40
8
30°
0;1
Линейка лекальная ЛД-500 двухсторонний скос
500
50
10
30°
0;1
Линейка лекальная ЛД-600 двухсторонний скос
600
30°
1
Линейка лекальная ЛД-800 двухсторонний скос
800
30°
1
Линейка лекальная ЛД-1000 двухсторонний скос
1000
30°
1

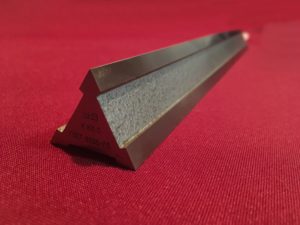

Линейки лекальные трехгранные
Линейка лекальная ЛТ-175 трехгранная
175
26
0;1
Линейка лекальная ЛТ-200 трехгранная
200
26
0;1
Линейка лекальная ЛТ-225 трехгранная
225
26
0;1
Линейка лекальная ЛТ-300 трехгранная
300
35
0;1
Линейка лекальная ЛТ-320 трехгранная
320
26
0;1
Линейка лекальная ЛТ-500 трехгранная
500
40
0;1

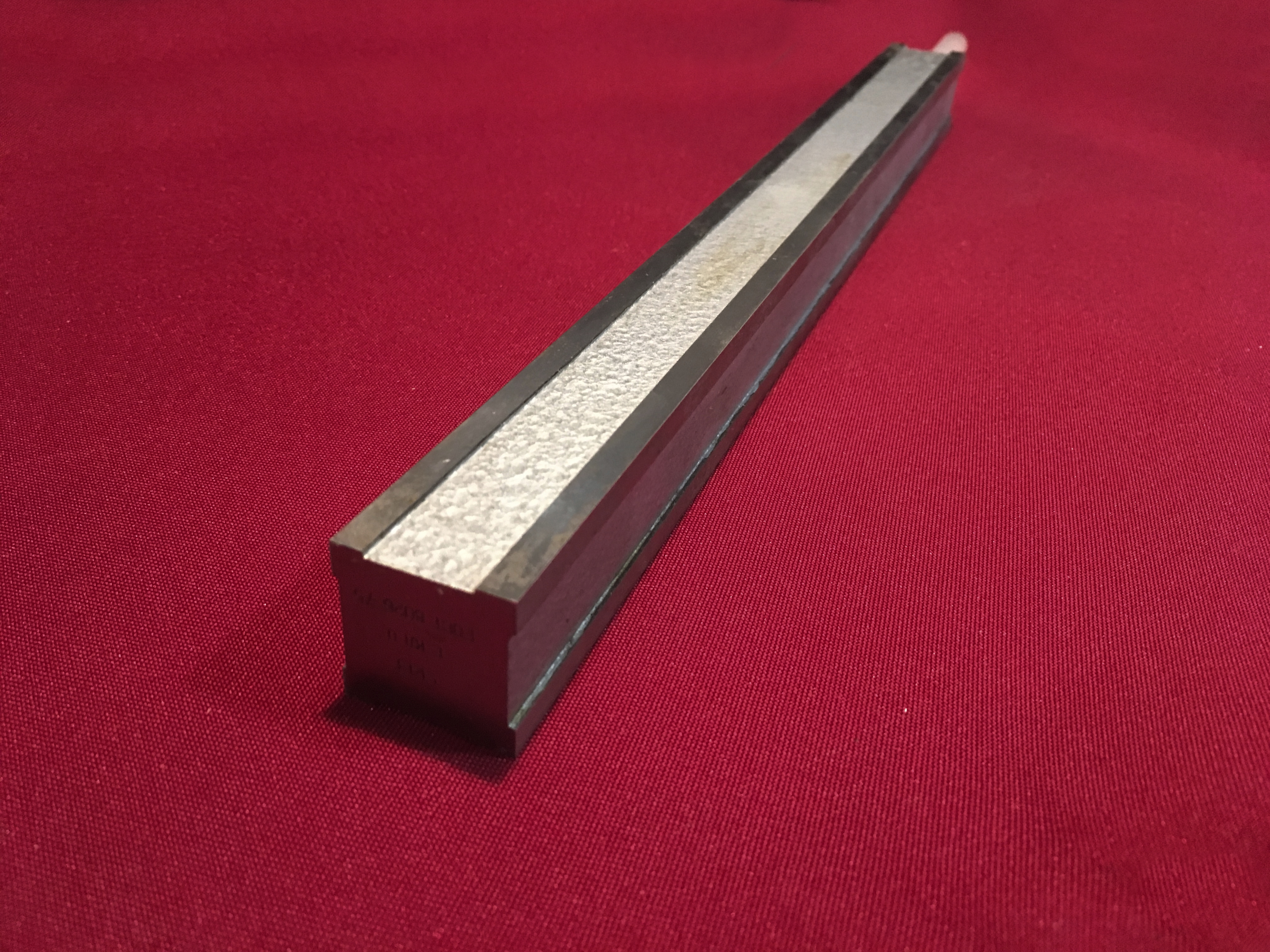

Линейки лекальные четырехгранные
Линейка лекальная ЛЧ-200 четырехгранная
200
20
0;1
Линейка лекальная ЛЧ-225 четырехгранная
225
20
0;1
Линейка лекальная ЛЧ-300 четырехгранная
300
25
0;1
Линейка лекальная ЛЧ-320 четырехгранная
320
25
0;1
Линейка лекальная ЛЧ-500 четырехгранная
500
35
0;1

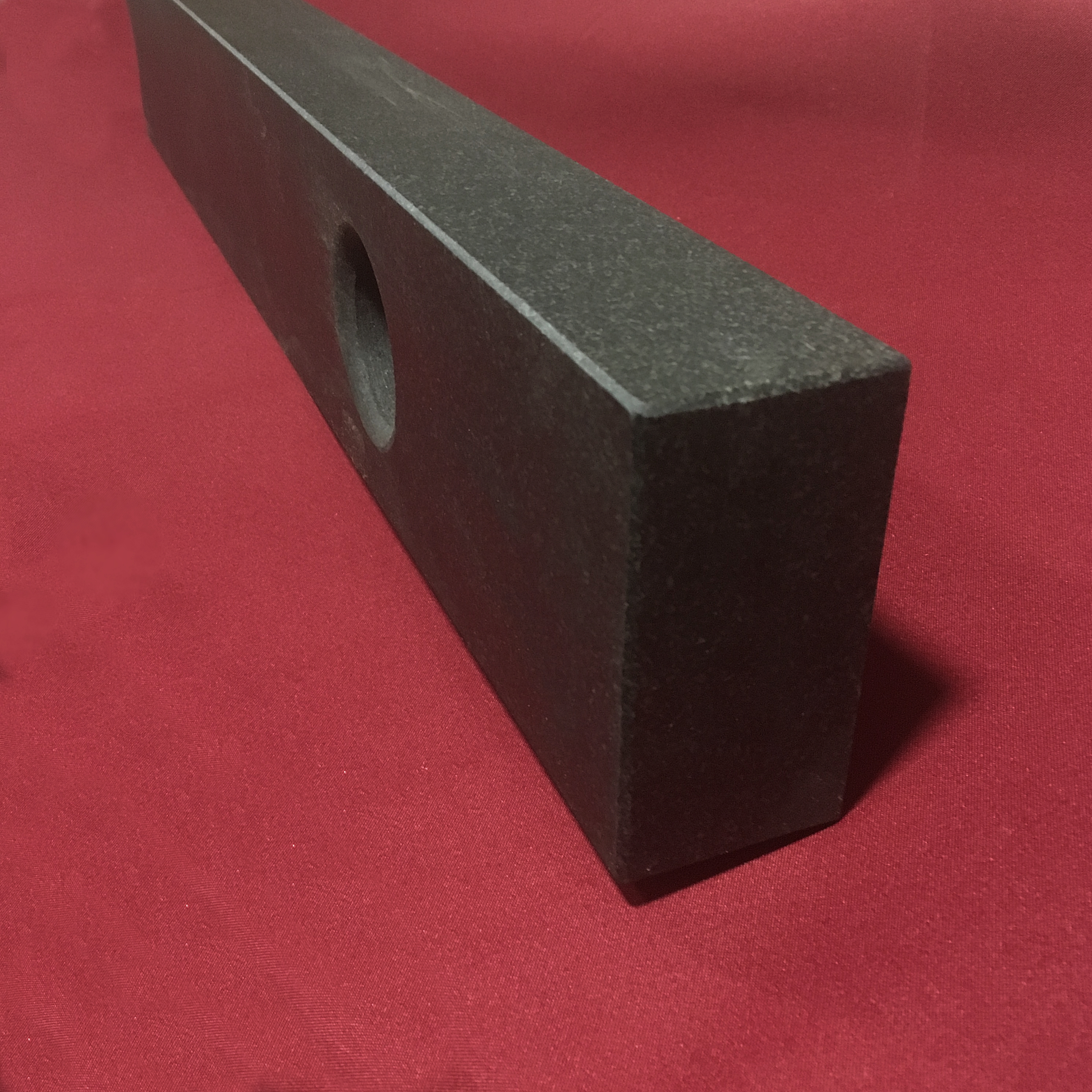

Линейка поверочная с широкой рабочей поверхностью прямоугольного сечения, твердокаменная
Линейка поверочная ШП-ТК-400 прямоугольная, широкая, гранит
400
40
00;0;1

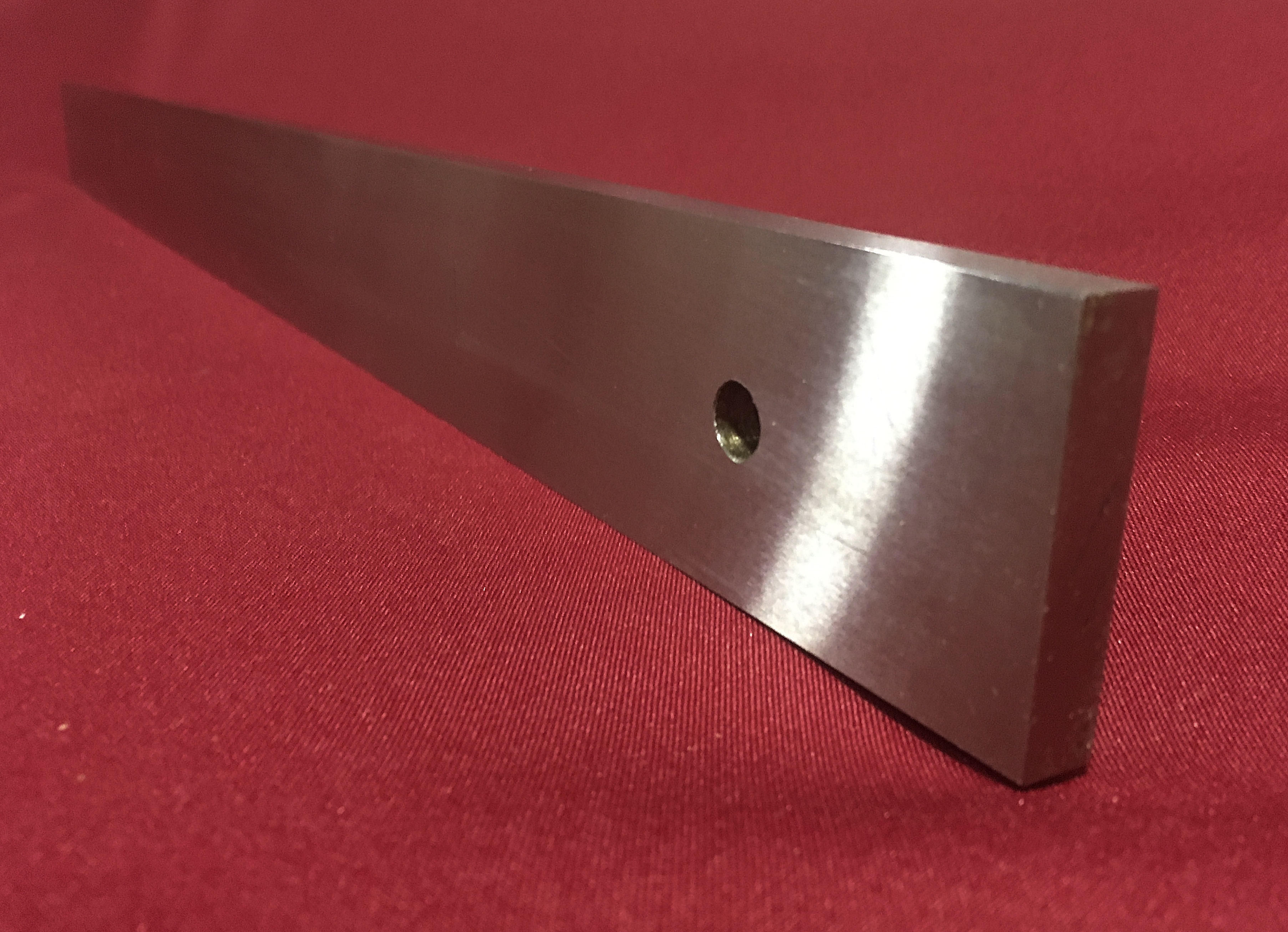

Линейка поверочная с широкой рабочей поверхностью прямоугольного сечения
Линейка поверочная ШП-400 прямоугольная, широкая, чугун
400
6
0;01;1;2
Линейка поверочная ШП-500 прямоугольная, широкая, чугун
500
50
0;1;2
Линейка поверочная ШП-630 прямоугольная, широкая, чугун
630
10
0;01;1;2
Линейка поверочная с широкой рабочей поверхностью прямоугольного сечения, хромированная
Линейка поверочная ШПХ-400 прямоугольная, широкая, хромированная
400
6
0;01;1;2
Линейка поверочная ШПХ-630 прямоугольная, широкая, хромированная
630
10
0;01;1;2

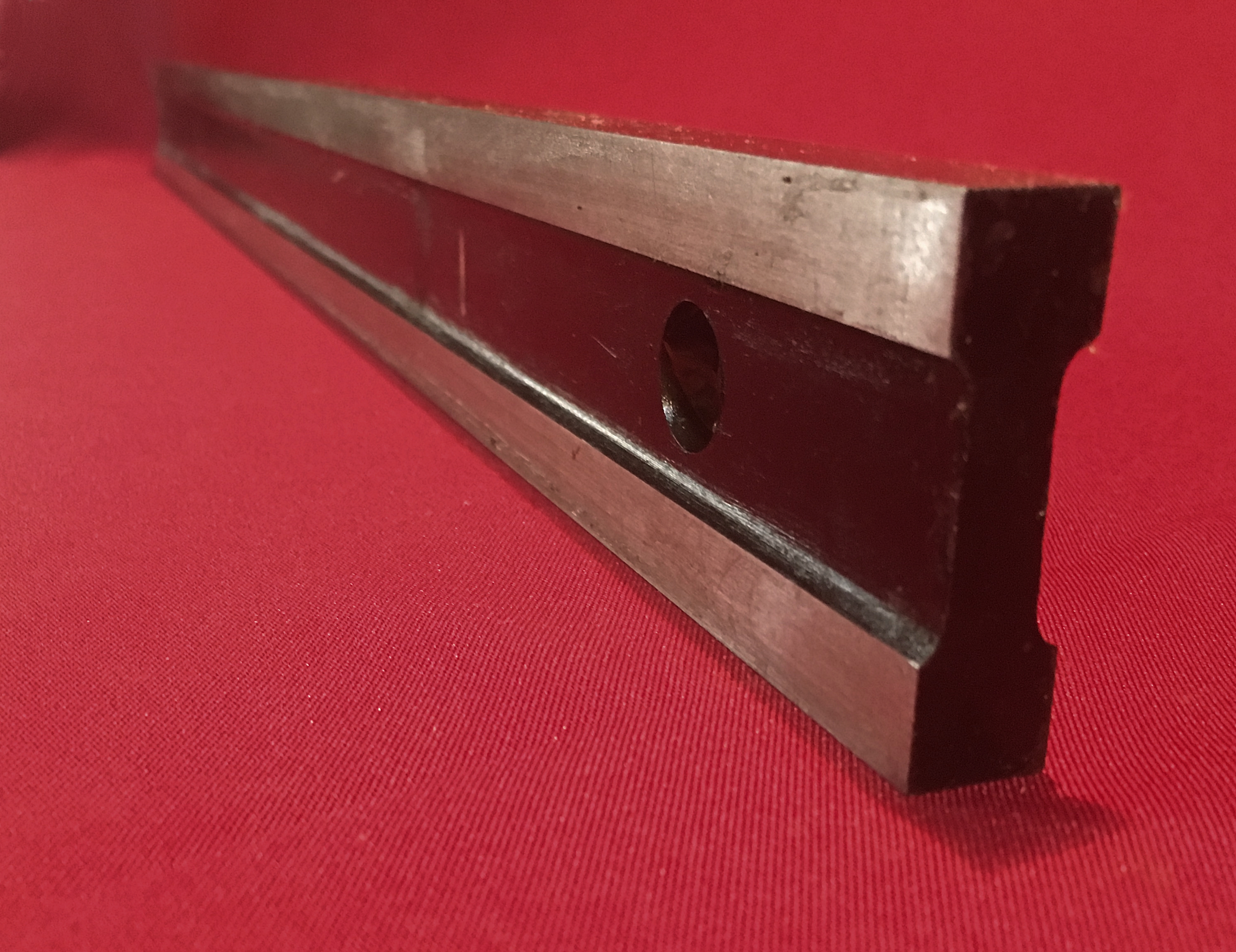

Линейка поверочная с широкой рабочей поверхностью двутаврового сечения
Линейка поверочная ШД-300 широкая, двутавровая, гранит
630
50
30
00;0
Линейка поверочная ШД-500 широкая, двутавровая, сталь
500
40
1;2
Линейка поверочная ШД-500 широкая, двутавровая, чугун
500
40
0;1;2
Линейка поверочная ШД-500 широкая, двутавровая, гранит
500
40
80
00;0
Линейка поверочная ШД-630 широкая, двутавровая, сталь
630
40
14
0;01;1;2
Линейка поверочная ШД-630 широкая, двутавровая, чугун
630
40
0;1;2
Линейка поверочная ШД-630 широкая, двутавровая, гранит
630
50
80
00;0
Линейка поверочная ШД-1000 широкая, двутавровая, сталь
1000
40
16
0;01;1;2
Линейка поверочная ШД-1000 широкая, двутавровая, чугун
1000
40
0;1;2
Линейка поверочная ШД-1000 широкая, двутавровая, гранит
1000
120
60
00;0
Линейка поверочная ШД-1600 широкая, двутавровая, сталь
1600
50
18
0;01;1;2
Линейка поверочная ШД-1600 широкая, двутавровая, чугун
1600
50
0;1;2
Линейка поверочная ШД-1600 широкая, двутавровая, гранит
1600
180
80
00;0
Линейка поверочная ШД-2000 широкая, двутавровая, сталь
2000
18
01;1;2
Линейка поверочная ШД-2000 широкая, двутавровая, чугун
2000
50
0;1;2
Линейка поверочная ШД-2000 широкая, двутавровая, гранит
2000
200
80
00;0
Линейка поверочная ШД-2500 широкая, двутавровая, сталь
2500
20
01;1;2
Линейка поверочная ШД-3000 широкая, двутавровая, сталь
3000
80
20
01;1;2
Линейка поверочная ШД-3000 широкая, двутавровая, чугун
3000
80
1;2
Линейка поверочная ШД-4000 широкая, двутавровая, сталь
4000
100
30
1;2
Линейка поверочная ШД-4000 широкая, двутавровая, чугун
4000
100
1;2
Линейка поверочная ШД-6000 широкая, двутавровая, сталь
6000
120
1;2
Линейка поверочная ШД-6000 широкая, двутавровая, чугун
6000
120
1;2
Линейка поверочная ШД-8000 широкая, двутавровая, чугун
8000
150
1;2
Линейка поверочная с широкой рабочей поверхностью, мостики, твердокаменная
Линейка поверочная ШМ-ТК-630 широкая, мостик, гранит
630
50
00;0;01
Линейка поверочная ШМ-ТК-1000 широкая, мостик, гранит
1000
50
00;0;01
Линейка поверочная ШМ-ТК-1600 широкая, мостик, гранит
1600
60
00;0;01
Линейка поверочная ШМ-ТК-2000 широкая, мостик, гранит
2000
80
00;0;01
Линейка поверочная ШМ-ТК-2500 широкая, мостик, гранит
2500
120
00;0;01
Линейка поверочная ШМ-ТК-3000 широкая, мостик, гранит
3000
160
00;0;01

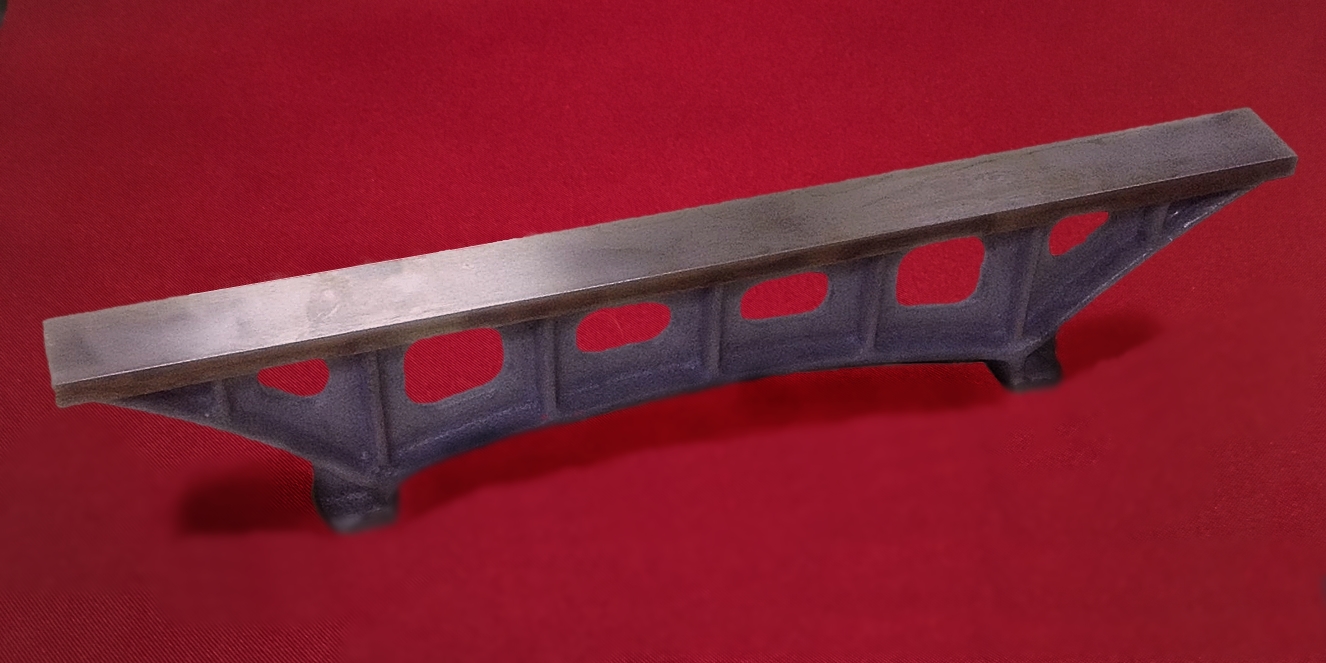

Линейка поверочная с широкой рабочей поверхностью, мостики
Линейка поверочная ШМ-400 широкая, мостик, чугун
400
50
01;1;2
Линейка поверочная ШМ-500 широкая, мостик, чугун
500
50
0;1;2
Линейка поверочная ШМ-630 широкая, мостик, чугун
630
50
01;1;2
Линейка поверочная ШМ-1000 широкая, мостик, чугун
1000
60
01;1;2
Линейка поверочная ШМ-1600 широкая, мостик, чугун
1600
80
01;1;2
Линейка поверочная ШМ-2000 широкая, мостик, чугун
2000
90
01;1;2
Линейка поверочная ШМ-2500 широкая, мостик, чугун
2500
100
01;1;2
Линейка поверочная ШМ-3000 широкая, мостик, чугун
3000
110
01;1;2
Линейка поверочная ШМ-4000 широкая, мостик, чугун
4000
100
1;2
Линейка поверочная ШМ-5000 широкая, мостик, чугун
5000
110
1;2
Линейка поверочная ШМ-8000 широкая, мостик, чугун
8000
120
1;2
Линейки поверочные угловые трехгранные, твердокаменные
Линейка угловая УТ-ТК-400 трехгранная, гранит
400
45°;55°;60°
0;1
Линейка угловая УТ-ТК-630 трехгранная, гранит
630
45°;55°;60°
0;1
Линейка угловая УТ-ТК-1000 трехгранная, гранит
1000
45°;55°;60°
0;1

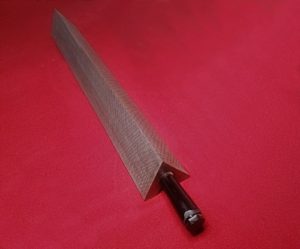

Линейки поверочные угловые трехгранные
Линейка угловая УТ-400 трехгранная
400
45°;55°;60°
0;1;2
Линейка угловая УТ-630 трехгранная
630
45°;55°;60°
0;1;2
Линейка угловая УТ-1000 трехгранная
1000
45°;55°;60°
0;1;2

ЛИНЕЙКИ СИНУСНЫЕ ГОСТ 4046-80
     Синусная линейка – инструмент для установки точного угла наклона при измерениях или изготовлении деталей. Представляет собой параллелепипед с двумя цилиндрами на концах. Для установки нужного наклона под один из цилиндров устанавливается набор концевых мер. Линейки бывают типов: ЛС – синусные линейки без опорной плиты с одним наклоном; ЛСО – синусные линейки с опорной плитой с одним наклоном; ЛСД – синусные линейки с опорной плитой с двумя наклонами
Тип линеек
Размеры
Высота центров
D резьбы отверстий и количество их на рабочей поверхности
Линейка синусная ЛС без опорной плиты
100х60
М5
4-8
130х25
130х80
200х120
М6
6-10
250х40
250х80
300х90
М6
6-10
Линейка синусная ЛСО с опорной плиты с одним наклоном
100х60
М5
4-8
115х100
165х75
165х125
165х150
165х300
200
48
М6
4-8
200х300
300х150
300х180
М6
6-10
300х300
500х140
М6
8-12
Линейка синусная ЛСД с опорной плиты двумя наклонами
150х150х100
175х100х100
200х100х145
М6
6-10
300х150х180
М6
6-10
300х150х200

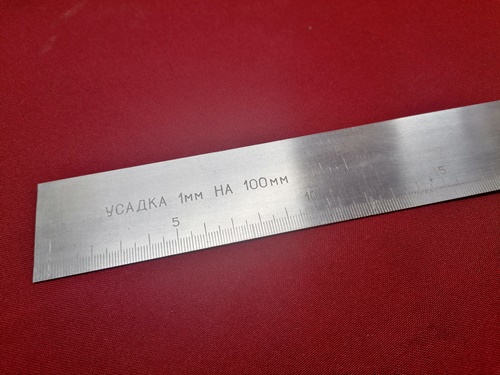

ЛИНЕЙКИ УСАДОЧНЫЕ ТУ 3936-125-00221072-2001

    Линейка усадочная используется для определения величины усадки заготовки при нагрева

нии и остывании. Шкала линейки имеет цену деления от 0,01 до 0,015 мм, что дает возможность определять величину усадки без использования сложных математических вычислений. Изготовлена из стальной пружинной ленты с полированной хромированной поверхностью.

Предел измерений линеек, усл. мм
500
1000
Величина усадки на 100 мм длины, мм
0,5; 0,75; 1,0; 1,25; 1,5; 2,0; 2,5
Отклонения от номинальных значений длин условных сантиметровых делений шкалы, мм
± 0,10
Отклонения от номинальных значений длин условных миллиметровых делений шкалы, мм
± 0,05
Габаритные размеры, мм
540х21х0,6
1050х40х1
Масса линеек, кг
0,053
0,327

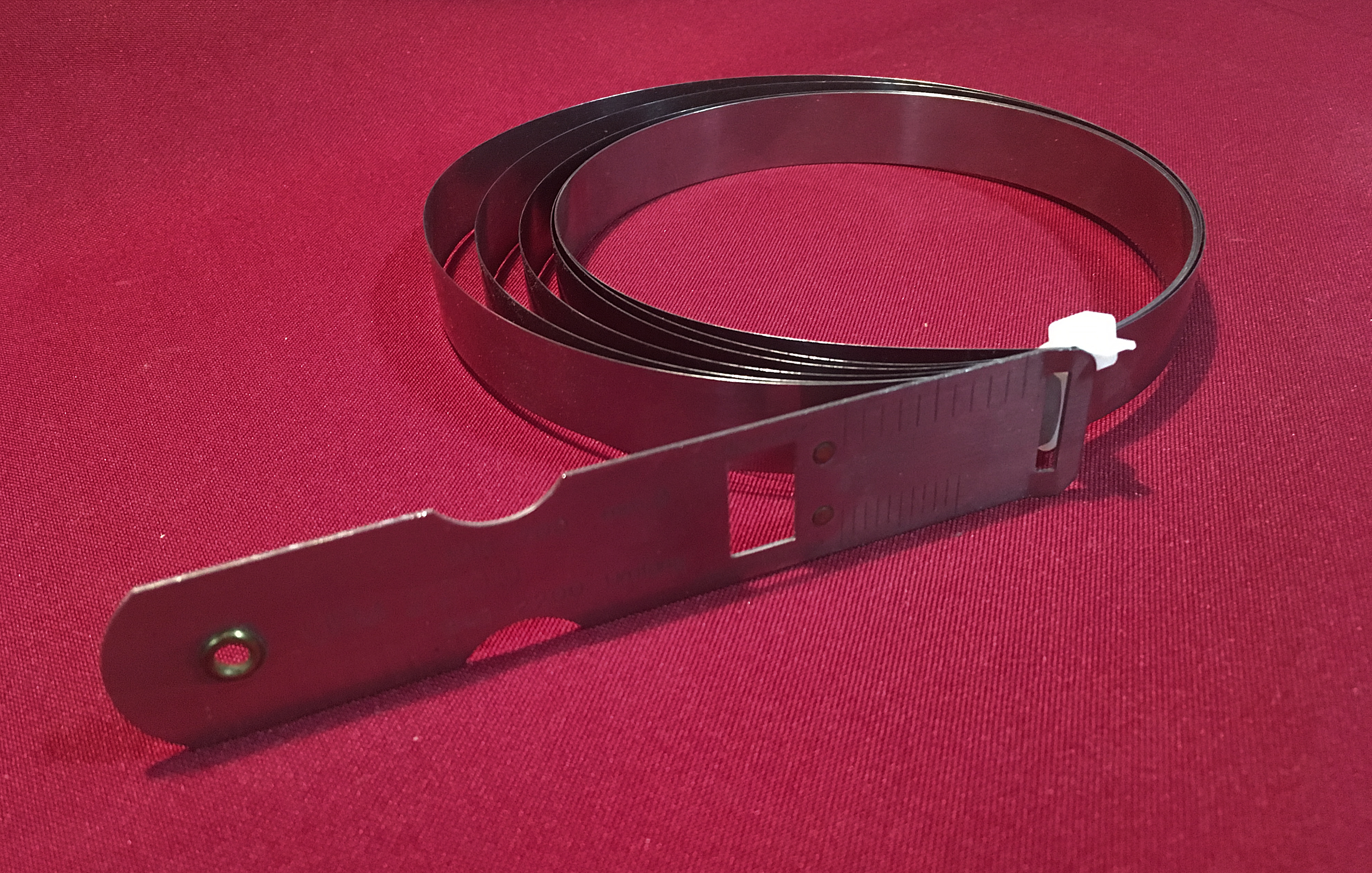

ЛИНЕЙКИ ДЛЯ ИЗМЕРЕНИЯ ОКРУЖНОСТИ И ДИАМЕТРА (ЦИРКОМЕТРЫ)
Тип
Диаметр
Цена деления
Сечение
300
20-300
0,1
12х0,2
700
300-700
0,1
12х0,2
1100
700-1100
0,1
12х0,2
1500
1100-1500
0,1
12х0,2
1900
1500-1900
0,1
12х0,2
2300
1900-2300
0,1
12х0,2
2700
2300-2700
0,1
12х0,2
3100
2700-3100
0,1
12х0,2
3500
3100-3500
0,1
12х0,2

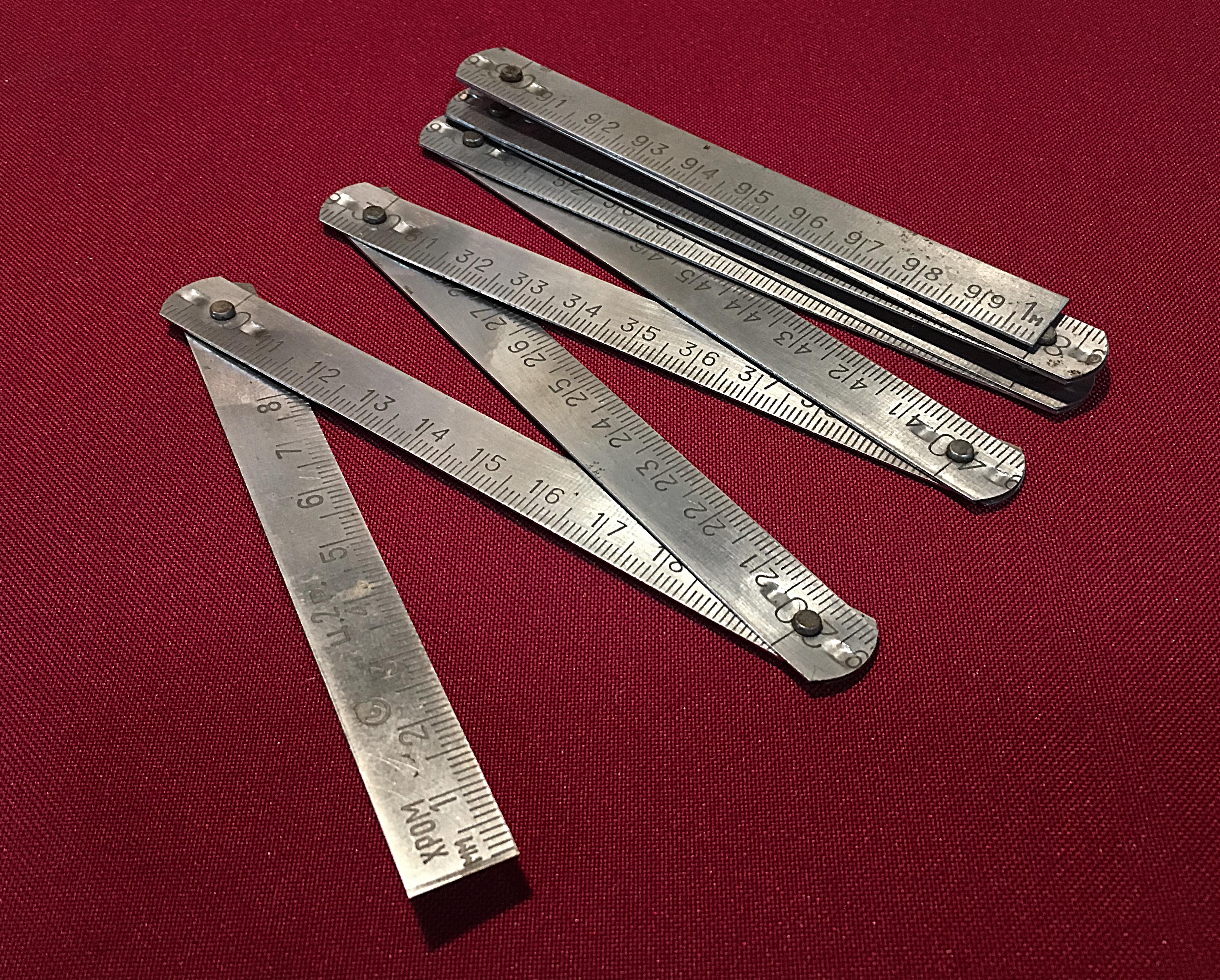

МЕТР СКЛАДНОЙ ГОСТ7253-54, ТУ 3936-034-00220836-98
Метр складной металлический состоит из 10 звеньев-пластин, шарнирно связанных между собой. Допустимое отклонение – 1мм. Цена деления 1 мм/
Предел измерения, мм 1000; 1500;
масса метра, кг 0,068; 0,1;
– допускаемые отклонения длины метра и расстояний от любого штриха до начала
шкалы от их номинальных значений при температуре окружающей среды (20±5)ое
составляют: ± 1 мм на расстоянии не менее 11О мм от конца; для отдельных
дециметровых подразделений ± 0,5 мм; для сантиметровыхподразделений ± 0,3 мм;
для миллиметровых подразделений ± 0,2 мм;
– допуск прямолинейности на длине отдельного звена метра, не более О,Змм;
допуск прямолинейности развернутого метра на длине 1000 мм не более 2,5мм;
разница в длине миллиметровых, полусантиметровых и сантиметровых штрихов не
менее 1,5мм;
