Калибр  —  это  средство  контроля,  воспроизводящее  геометрические параметры элементов изделия, определяемые заданными предельными линейными  или  угловыми  размерами,  и  контактирующее  с  элементом изделия по поверхностям, линиям или точкам.
Калибры  не  позволяют  измерить  фактический  размер  изделия,  а  только дают возможность установить, что изделие не вышло за пределы  указанных в чертеже границ-допусков на его изготовление.
Для  контроля  размера  отверстий  применяют  следующие  типы  предельных калибров-пробок:
по форме рабочих поверхностей:

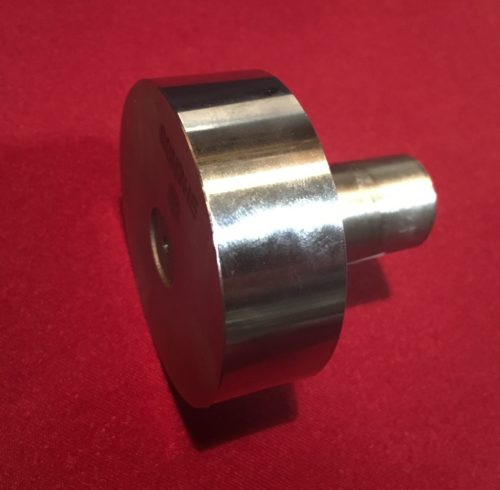

1) гладкий калибр  —  калибр с гладкой рабочей поверхностью (цилиндрической, сферической, конической, плоской);

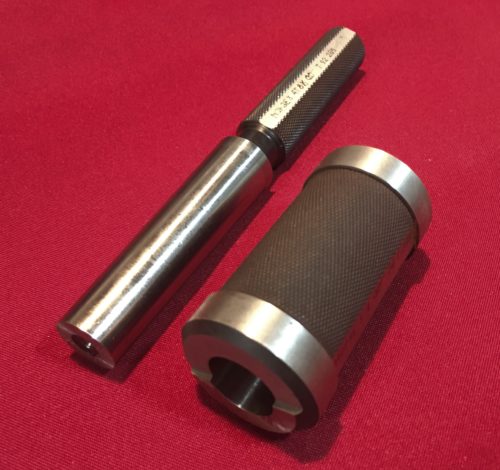

2) конусный  калибр  —  гладкий  калибр  с  конической  рабочей  поверхностью;
3) резьбовой калибр — калибр с резьбовой рабочей поверхностью;
4) цилиндрический  резьбовой  калибр  —  резьбовой  калибр  с  цилиндрической рабочей поверхностью;
5) конусный  резьбовой  калибр  —  резьбовой  калибр с  конической  рабочей поверхностью;
6) профильный калибр  —  калибр, воспроизводящий профиль изделия  и  контролирующий  линейные  или  угловые размеры,  или  формы  криволинейных профилей;
по назначению:
1) проходной калибр  —  предельный калибр с геометрическими параметрами  контролируемого  элемента  изделия,  соответствующими  максимально допустимому количеству материала изделия;
2) непроходной калибр  —  предельный калибр с геометрическими параметрами контролируемого элемента изделия, соответствующими минимально допустимому количеству материала изделия;
3) поэлементный калибр  —  калибр для контроля линейного или углового размера и формы одного элемента изделия;
4) комплексный калибр  —  проходной калибр для контроля линейного  или углового размера, формы и взаимного расположения двух и более  элементов изделия;
5) рабочий калибр  —  калибр для контроля изделий при их изготовлении (проходной Р-ПР и непроходной Р-НЕ);
6) приемный калибр —  калибр для контроля изделий заказчиком (проходной  П-ПР  и непроходной  П-НЕ).  При  контроле  проходные  калибры должны  свободно  проходить  в  отверстие  под  действием  собственной тяжести,  а  непроходные  не  должны  входить  в  изделие  более,  чем  на  длину фасок;
7) контрольный  калибр  —  калибр  для  контроля  рабочих  калибров (контркалибр);
8) установочный  калибр  —  калибр  для  установки  регулируемых  калибров и измерительных приборов;
9) сортировочный калибр  —  калибр для контроля изделий при их сортировке на группы;
по конструктивным признакам:
1) нерегулируемый калибр — калибр, контролирующий один заданный линейный или угловой размер элемента изделия;
2) регулируемый  калибр  —  калибр,  в  конструкции  которого  предусмотрена  возможность  его  регулирования  для  контроля  размеров  элемента изделия в определенном интервале;
3) полный  калибр  —  калибр,  форма  рабочей  поверхности  которого полностью соответствует сопрягаемой с ним контролируемой поверхности элемента изделия;
4) неполный калибр  —  калибр, форма рабочей поверхности которого соответствует части сопрягаемой контролируемой поверхности  элемента изделия;
5) однопредельный  калибр  —  калибр,  рабочие  поверхности  которого имеют  геометрические  параметры,  соответствующие  проходному  или непроходному пределу;
6) двусторонний  двупредельный  калибр  —  двупредельный  калибр,  у которого  рабочие  поверхности  с  геометрическими  параметрами,  соответствующими проходному и непроходному пределам, расположены на противоположных сторонах калибра;
7) двупредельный  калибр  —  калибр,  рабочие  поверхности  которого имеют  геометрические  параметры,  соответствующие  проходному  и  непроходному пределам;
8) односторонний двупредельный калибр  —  двупредельный калибр, у которого  рабочие  поверхности  с  геометрическими  параметрами,  соответствующими проходному и непроходному пределам, расположены последовательно с одной стороны калибра.





Характеристики калибров
Обозначение и номер вида калибра
Профиль резьбы калибра
Наименование калибра

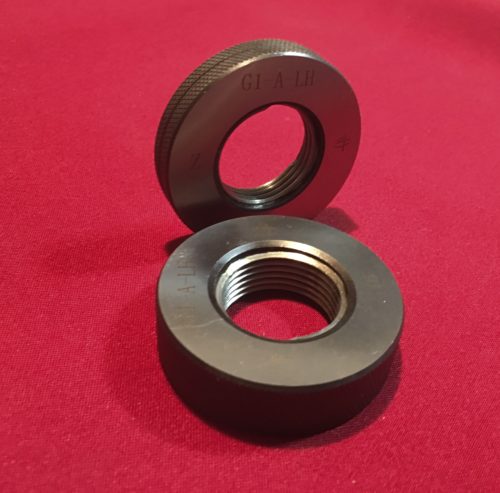

Калибр-кольцо резьбовой нерегулируемый
ПР (1)
Полный

  Калибр контролирует наибольший средний диаметр (приведенный средний диаметр) и, одновременно,       наибольший внутренний диаметр наружной резьбы. Наружный диаметр резьбы этим калибром не контролируется. Калибр должен свободно навинчиваться на контролируемую резьбу. Свинчиваемость калибра с резьбой означает, что приведенный средний диаметр резьбы не больше установленного наибольшего предельного размера, а внутренний диаметр наружной резьбы не больше наименьшего внутреннего диаметра внутренней резьбы. Контроль калибра-кольца должен осуществляться калибрами-пробками КПР-ПР (2) и КПР-НЕ (3). Износ калибра-кольца должен регулярно контролироваться калибром-пробкой К-И (6).

ПР (27)
Укороченный
Резьбовой проходной нерегулируемый калибр-кольцо ПР (27). Калибр контролирует наибольший средний диаметр наружной резьбы. Калибр должен свободно навинчиваться на контролируемую резьбу. Контроль калибра-кольца должен осуществляться калибрами-пробками КПР-ПР (28) и КПР-НЕ (29). Износ калибра-кольца должен регулярно контролироваться калибром-пробкой К-И (30).
НЕ (11)
Укороченный
Резьбовой непроходной нерегулируемый калибр-кольцо НЕ (11). Калибр контролирует наименьший средний диаметр наружной резьбы. Калибр, как правило, не должен навинчиваться на контролируемую резьбу. Допускается навинчивание калибра до двух оборотов*. При контроле коротких резьб (до 3 витков) это не допускается в случае снятия до полной ширины заходных витков у калибра и изделия. Если заходные витки сняты только у калибра, то допускается навинчивание калибра до 0,5 оборота. Число оборотов определяется при свинчивании калибра-кольца с резьбы изделия. Износ калибра-кольца должен регулярно контролироваться калибром-пробкой КИ-НЕ (16).
НЕ (14)
Укороченный
Аналогично НЕ 11

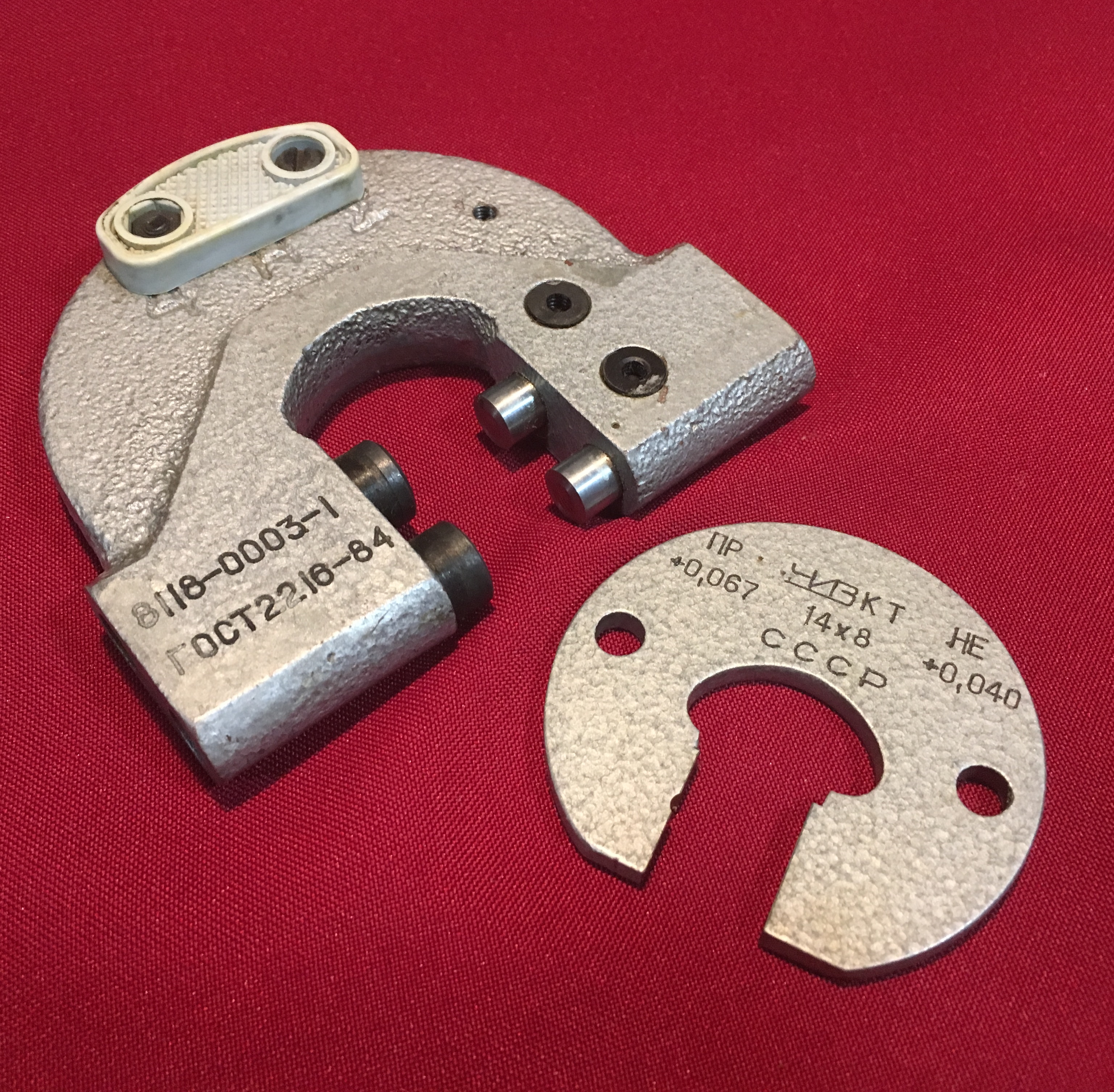

Калибр-скоба резьбовой проходной, непроходной
ПР (7)
Полный
Резьбовой проходной калибр-скоба ПР (7). Калибр контролирует наибольший средний диаметр наружной резьбы (приведенный средний диаметр) и, одновременно, наибольший внутренний диаметр наружной резьбы. Калибр-скоба не выявляет отклонений формы резьбы, поэтому в спорных случаях решающим методом контроля является контроль проходным резьбовым калибром-кольцом ПР (1). Калибр должен скользить по контролируемой резьбе под действием собственного веса или определенной силы не менее чем в трех точках, расположенных на равном расстоянии по всей окружности резьбы. Калибр-скоба должен устанавливаться по калибру-пробке У-ПР (8).
ПР (26)
Укороченный
Резьбовой проходной калибр-скоба ПР (26). Калибр контролирует наибольший средний диаметр наружной резьбы. Калибр должен скользить по контролиру-емой резьбе под действием собственного веса или определенной силы не менее чем в трех точках, расположенных на равном расстоянии по всей окружности резьбы. Калибр должен устанавливаться по калибру-пробке КПР-ПР (28).
НЕ (9)
Укороченный
Резьбовой непроходной калибр-скоба НЕ (9). Калибр контролирует наименьший средний диаметр наружной резьбы. Калибр не должен проходить по контролируемой резьбе под действием собственного веса или определенной силы ни в одной из трех точек (не менее), расположенных на равном расстоянии по всей окружности резьбы. Допускается прохождение калибра-скобы на первых двух витках наружной резьбы. Калибр-скоба должен устанавливаться по калибру-пробке У-НЕ (10).
Калибр-пробка резьбовой проходной
 ПР (21)  Полный
Резьбовой проходной калибр-пробка ПР (21). Калибр контролирует наименьший средний диаметр (приведенный средний диаметр) и, одновременно, наименьший наружный диаметр внутренней резьбы. Внутренний диаметр резьбы этим калибром не контролируется. Калибр должен свободно ввинчиваться в контролируемую резьбу. Свинчиваемость калибра с резьбой означает, что приведенный средний диаметр резьбы не меньше установленного наименьшего предельного размера, а наружный диаметр внутренней резьбы не меньше наибольшего наружного диаметра.
Калибр-пробка резьбовой проходной, проходной контрольный
 КПР-ПР (2; 28)  Полный
Резьбовой контрольный проходной калибр-пробка КПР-ПР (2) для нового нерегулируемого проходного резьбового калибра-кольца ПР (1). Калибр контролирует наименьший средний диаметр (приведенный средний диаметр) и, одновременно, наименьший наружный диаметр калибра-кольца. Калибр должен свободно ввинчиваться в контролируемый калибр-кольцо. Свинчиваемость калибра-пробки с калибром-кольцом означает, что приведенный средний диаметр калибра-кольца не меньше установленного наименьшего предельного размера, а наружный диаметр калибра-кольца не меньше наибольшего наружного диаметра наружной резьбы. Резьбовой контрольный проходной калибр-пробка КПР-ПР (28) для контроля нового нерегулируемого проходного резьбового калибра-кольца ПР (27) и установки проходного резьбового калибра-скобы ПР (26). Калибр контролирует наименьший средний диаметр (приведенный средний диаметр) калибра-кольца. Калибр должен свободно ввинчиваться в контролируемый калибр-кольцо. Калибр-скоба должен быть отрегулирован так, чтобы он скользил по калибру-пробке под действием собственного веса или определенной силы не менее чем в трех точках, расположенных на равном расстоянии по всей окружности резьбы
 ПР (34)  Укороченный
Резьбовой проходной калибр-пробка ПР (34). Калибр контролирует наименьший средний диаметр внутренней резьбы. Калибр должен свободно ввинчиваться в контролируемую резьбу.
КПР-ПР (2); ПР (21)
Полный
Калибр-пробка резьбовой проходной, проходной контрольный,
Калибр-пробка резьбовой непроходной
 НЕ (22)  Укороченный
Резьбовой непроходной калибр-пробка НЕ (22). Калибр контролирует наибольший средний диаметр внутренней резьбы. Калибр, как правило, не должен ввинчиваться в контролируемую резьбу. Допускается ввинчивание калибра до двух оборотов (у сквозной резьбы с каждой из сторон). При контроле коротких резьб (до 4 витков) ввинчивание калибра-пробки допускается до двух оборотов с одной стороны или в сумме с двух сторон
Калибр-пробка резьбовой непроходной, непроходной контрольный, контрольный для контроля износа
 КИ-НE (16); КПР-НЕ (29); К-И (30)  Полный
Резьбовой контрольный калибр-пробка КИ-НЕ (16) для контроля износа нерегулируемого НЕ (11) и регулируемого НЕ (14) непроходных резьбовых калибров-колец. Калибр-пробка, как правило, не должен ввинчиваться в контролируемый калибр-кольцо. Допускается ввинчивание до двух оборотов с каждой стороны калибра-кольца. Число оборотов определяется при вывинчивании контрольного калибра.Резьбовой контрольный непроходной калибр-пробка КПР-НЕ (29) для нового нерегулируемого проходного резьбового калибра-кольца ПР (27). Калибр контролирует наибольший средний диаметр калибра-кольца. Калибр, как правило, не должен ввинчиваться в контролируемый калибр-кольцо. Допускается ввинчивание калибра-пробки до одного оборота с каждой стороны калибра-кольца. Число оборотов определяется при вывинчивании контрольного калибра. Резьбовой контрольный калибр-пробка К-И (30) для контроля износа нерегулируемого проходного резьбового калибра-кольца ПР (27). Калибр, как правило, не должен ввинчиваться в контролируемый калибр-кольцо. Допускается ввинчивание калибра-пробки до двух оборотов с каждой стороны калибра-кольца. Число оборотов определяется при вывинчивании контрольного калибра.
Калибр-пробка резьбовой непроходной, непроходной контрольный, контрольный для контроля износа
 К-И (6); НЕ (22)  Укороченный
Резьбовой контрольный калибр-пробка К-И (6) для контроля износа нерегулируемого ПР (1) и регулируемого ПР (4) проходных резьбовых калибров-колец. Калибр, как правило, не должен ввинчиваться в контролируемый калибр-кольцо. Допускается ввинчивание до двух оборотов с каждой стороны калибра-кольца. Число оборотов определяется при вывинчивании контрольного калибра.
ПР (21); НЕ (22)
Полный Укороченный

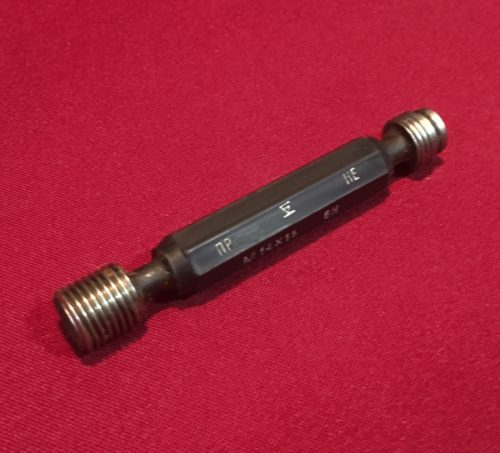

Калибр-пробка резьбовой двусторонний
