Фрезы шпоночные

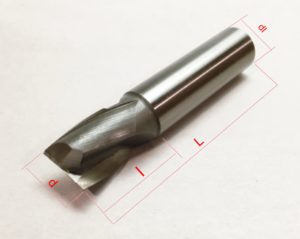

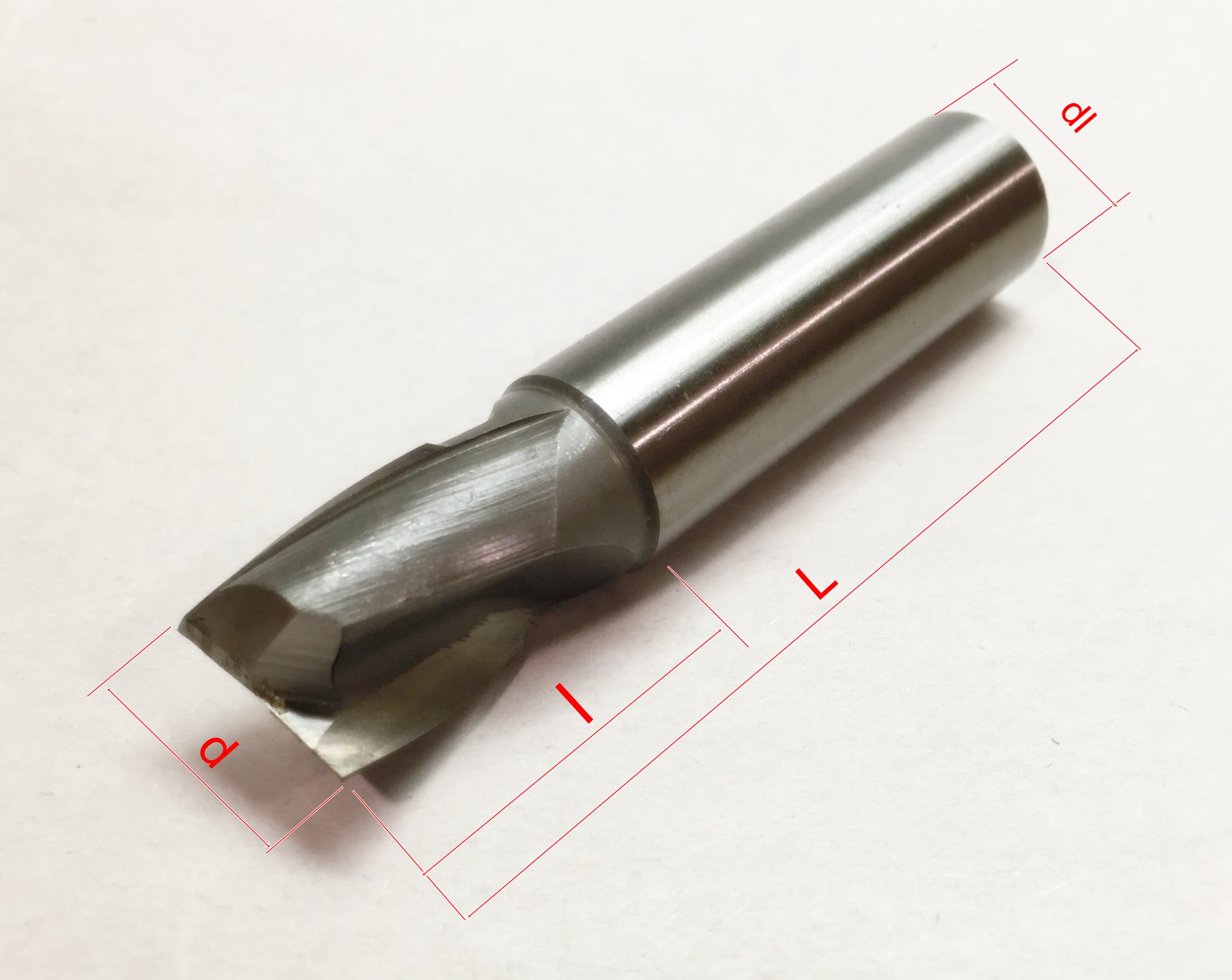

Фреза шпоночная ГОСТ 9140-78 (ГОСТ Р 53003-2008 ) тип 1 – с цилиндрическим хвостовиком
d dl L l Праворежущие Условное обозначение*
Фреза шпоночная ц/х d 2 2 36 4 2234-0341 Фреза 2-1-4-36
Фреза шпоночная ц/х d 3 3 37 5 2234-0345 Фреза 3-1-4-37
Фреза шпоночная ц/х d 4 4 39 7 2234-0351 Фреза 4-1-4-39
Фреза шпоночная ц/х d 5 5 42 8 2234-0353 Фреза 5-1-5-42
Фреза шпоночная ц/х d 6 6 52 8 2234-0355 Фреза 6-1-6-52
Фреза шпоночная ц/х d 7 7 54 10 2234-0357 Фреза 7-1-8-54
Фреза шпоночная ц/х d 8 8 55 11 2234-0363 Фреза 8-1-8-55
Фреза шпоночная ц/х d 10 10 63 13 2234-0365 Фреза 10-1-10-63
Фреза шпоночная ц/х d 12 12 73 16 2234-0367 Фреза 12-1-12-73
Фреза шпоночная ц/х d 14 14 73 16 2234-0371 Фреза 14-1-12-73
Фреза шпоночная ц/х d 16 16 79 19 2234-0375 Фреза 16-1-16-79
Фреза шпоночная ц/х d 18 18 79 19 2234-0377 Фреза 18-1-16-79
Фреза шпоночная ц/х d 20 20 88 22 2234-0383 Фреза 20-1-20-88
Фреза шпоночная ц/х d 22 20 88 22 2234-0385 Фреза 22-1-20-88
Фреза шпоночная ц/х d 25 25 102 26 2234-0387 Фреза 25-1-25-102

* Условное обозначение по ГОСТ Р 53003-2008: диаметр-исполнение-диаметр хвостовика-общая длина

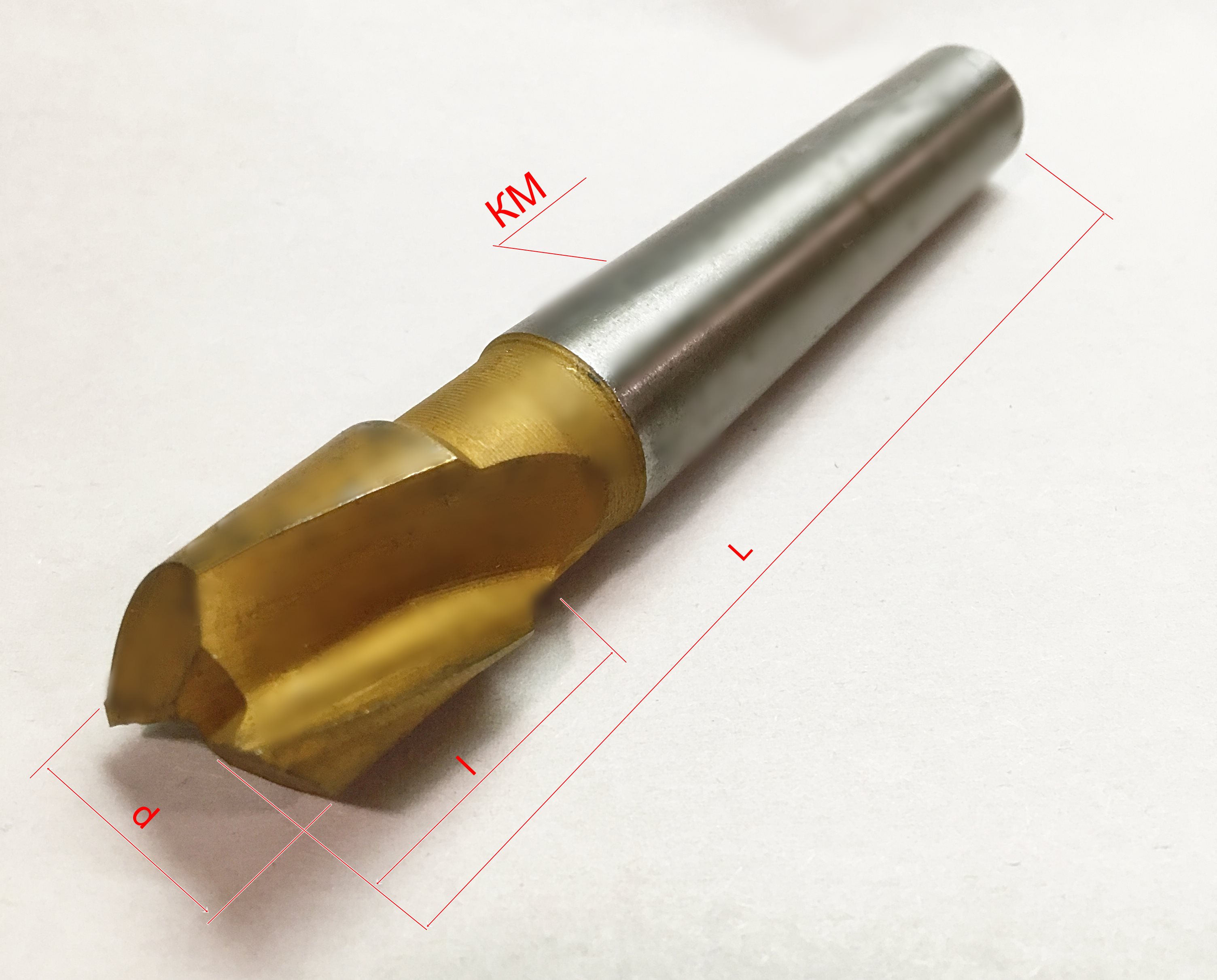

Фреза шпоночная ГОСТ 9140-78 (ГОСТ Р 53003-2008 ) тип 2 – с коническим хвостовиком

d L l Конус морзе Праворежущие Условное обозначение*
Фреза шпоночная к/х d 10 83 13 1 2235-0037 Фреза 10-4-83
Фреза шпоночная к/х d 12 101 16 2 2235-0043 Фреза 12-4-101
Фреза шпоночная к/х d 14 101 16 2 2235-0047 Фреза 14-4-101
Фреза шпоночная к/х d 16 104 19 2 2235-0051 Фреза 16-4-104
Фреза шпоночная к/х d 18 104 19 2 2235-0053 Фреза 18-4-104
Фреза шпоночная к/х d 20 107 22 2 2235-0055 Фреза 20-4-107
Фреза шпоночная к/х d 20 124 22 3 2235-0057 Фреза 20-4-124
Фреза шпоночная к/х d 22 107 22 2 2235-0061 Фреза 22-4-107
Фреза шпоночная к/х d 22 124 22 3 2235-0063 Фреза 22-4-124
Фреза шпоночная к/х d 25 128 26 3 2235-0065 Фреза 25-4-128
Фреза шпоночная к/х d 28 128 26 3 2235-0067 Фреза 28-4-128
Фреза шпоночная к/х d 32 134 32 3 2235-0073 Фреза 32-4-134
Фреза шпоночная к/х d 32 157 32 4 2235-0075 Фреза 32-4-157
Фреза шпоночная к/х d 36 134 32 3 2235-0077 Фреза 36-4-134
Фреза шпоночная к/х d 36 157 32 4 2235-0081 Фреза 36-4-157
Фреза шпоночная к/х d 40 163 38 4 2235-0083 Фреза 40-4-163

* Условное обозначение по ГОСТ Р 53003-2008: диаметр-исполнение-общая длина

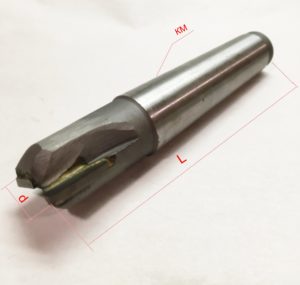

Фреза шпоночная с коническим хвостовиком оснащенная твердосплавными пластинами ГОСТ 6396-78

d L Конус морзе Обозначение
Фреза шпоночная к/х d 12 101 2 2235-0193
Фреза шпоночная к/х d 14 101 2 2235-0197
Фреза шпоночная к/х d 16 101 2235-0201
Фреза шпоночная к/х d 18 104 2235-0203
Фреза шпоночная к/х d 20 2235-0205
121 3 2235-0207
Фреза шпоночная к/х d 22 104 2 2235-0211
121 3 2235-0213
Фреза шпоночная к/х d 25 124 2235-0215
Фреза шпоночная к/х d 28 2235-0217
Фреза шпоночная к/х d 32 2235-0223
147 4 2235-0225
Фреза шпоночная к/х d 36 127 3 2235-0227
150 4 2235-0231
Фреза шпоночная к/х d 40 2235-0233

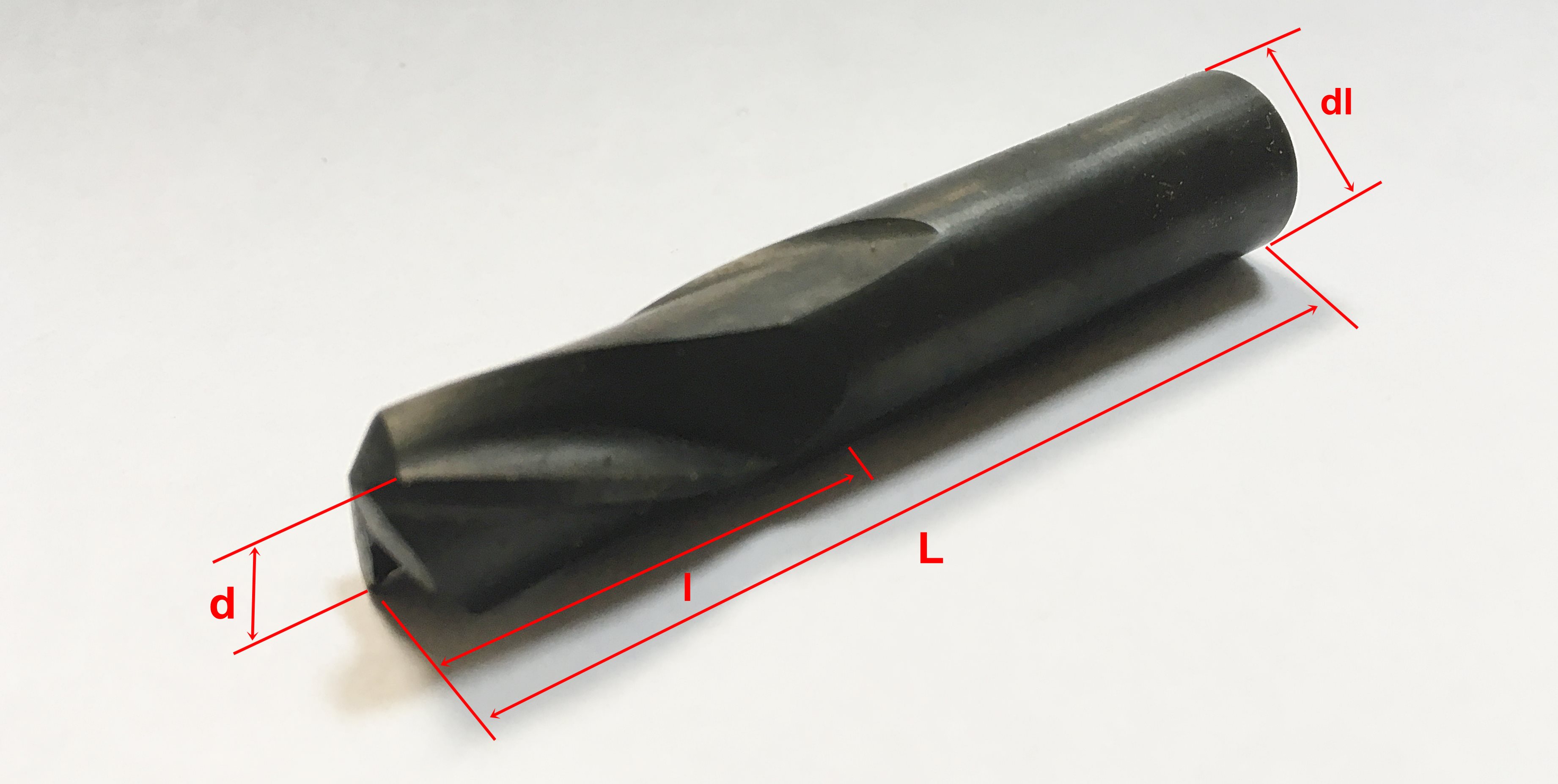

Фреза шпоночная цельная твердосплавная ГОСТ 16463-80

d dl L 1 Обозначение
Фреза шпоночная твердосплавная d 2 3 25 4 2234-0201
Фреза шпоночная твердосплавная d 2 4 25 5 2234-0501
Фреза шпоночная твердосплавная d 3 3 30 5 2234-0202
Фреза шпоночная твердосплавная d 3 4 30 5 2234-0502
Фреза шпоночная твердосплавная d 4 4 32 7 2234-0203
Фреза шпоночная твердосплавная d 5 5 32 8 2234-0204
Фреза шпоночная твердосплавная d 6 6 35 10 2234-0205
Фреза шпоночная твердосплавная d 7 7 35 10 2234-0503
Фреза шпоночная твердосплавная d 7 8 35 10 2234-0504
Фреза шпоночная твердосплавная d 8 8 40 11 2234-0206
Фреза шпоночная твердосплавная d 10 10 45 13 2234-0207
Фреза шпоночная твердосплавная d 12 12 50 16 2234-0208

Одним из способов передачи вращающе­го момента между валом и ступицей, является шпоночное соединение. Главное достоинство этого соединения заключается в простоте конструкции и его низкой стоимости. Для изготовления шпоночного паза на станках с маятниковой подачей применяются фрезы шпоночные ГОСТ 9140-78.
Шпоночные фрезы бывают с коническим и цилиндрическим хвостовиком. Используют для фрезерования шпоночных канавок на валах, при фрезерование мерных выемок и продольных канавок в чугунных и стальных заготовках.
Геометрия режущих кромок фрез такова, что переточка фрез производится по задним поверхностям торцовых кромок, поэтому их диаметр сохраняется неизменным, что  является важным фактором при фрезеровании шпоночного паза в пределах заданного допуска.
Для скоростного фрезерования шпоночного паза применяются фрезы шпоночные, оснащенные твердосплавными пластинами ГОСТ 6396-78.
Для обработки шпоночного паза в труднообрабатываемых материалах применяются фрезы шпоночные цельные твердосплавные ГОСТ 16463-80.
