Фрезы концевые с коническим хвостовиком

28-1-А-4-147

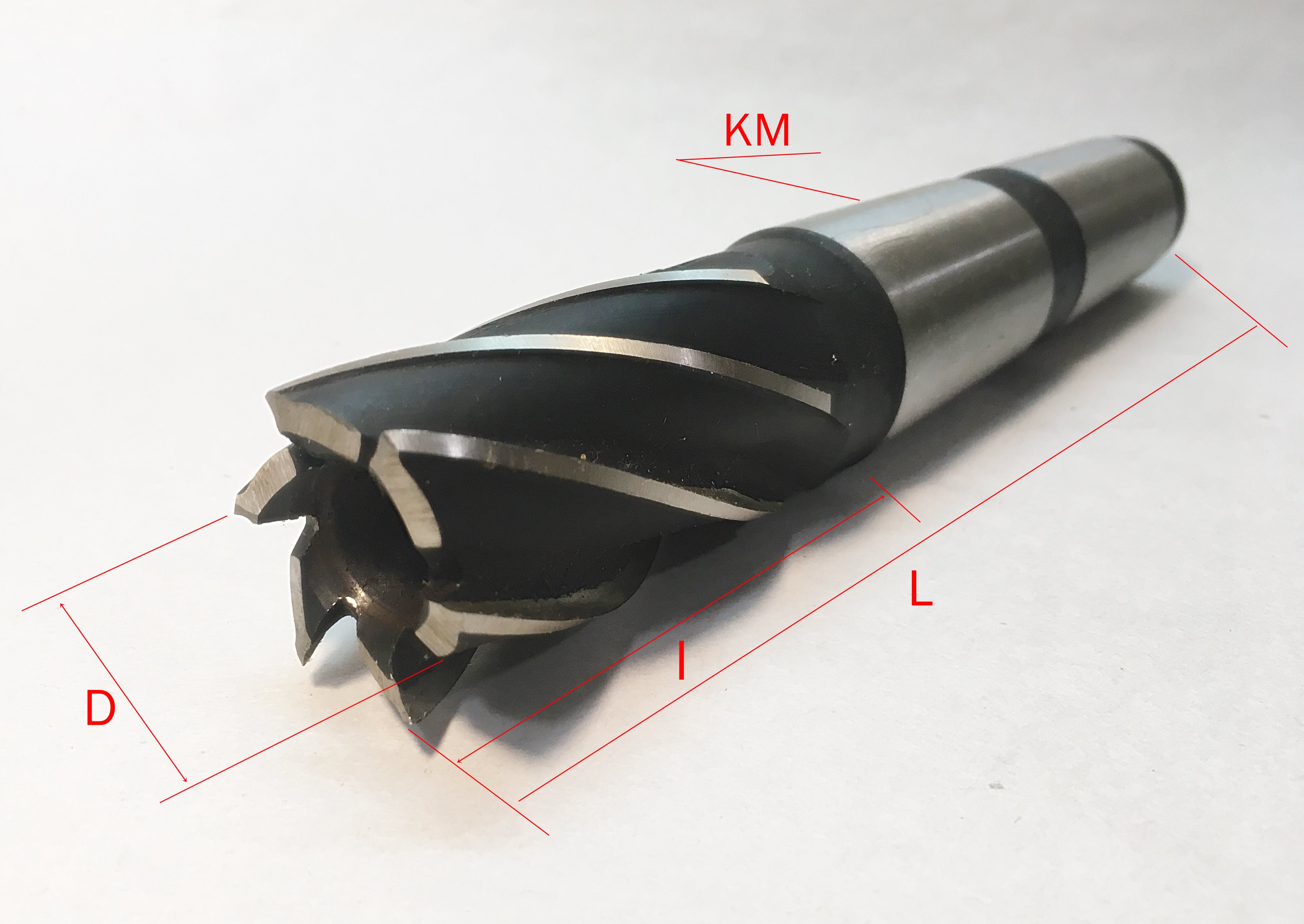

Фреза концевая с коническим хвостовиком ГОСТ 17026-71

Фрезы концевые с коническим хвостовиком предназначаются для фрезерования пазов, уступов, плоскостей деталей из различных марок сталей и чугуна.

Концевые фрезы подразделяются:

Тип 1 — с нормальным зубом;

Тип 2 — с крупным зубом.

Исполнение А — с цилиндрической ленточкой;

Исполнение Б — заточенные наостро

тип1 исполнение А	тип2 исполнение А	D	l	L	z (тип1)	z (тип2)	Конус морзе	Условное обозначение по ГОСТ 32831-2014*
2223-0112	2223-0116	Фреза концевая к/х 10	22	92	4	3	КМ1	10-1-А-4-92	10-2-А-4-92
2223-0121	2223-0125	Фреза концевая к/х 11	22	92				11-1-А-4-92	11-2-А-4-92
2223-0129	2223-0134	Фреза концевая к/х 12	26	96				12-1-А-4-96	12-2-А-4-96
2223-0165	2223-0169	Фреза концевая к/х 12		111			КМ2	12-1-А-4-111	12-2-А-4-111
2223-0292	2223-0314	Фреза концевая к/х 14		96			КМ1	14-1-А-4-96	14-2-А-4-96
2223-0001	2223-0081	Фреза концевая к/х 14		111			КМ2	14-1-А-4-111	14-2-А-4-111
2223-0003	2223-0083	Фреза концевая к/х 16	32	117				16-1-А-4-117	16-2-А-4-117
2223-0005	2223-0085	Фреза концевая к/х 18	32	117				18-1-А-4-117	18-2-А-4-117
2223-0296	2223-0318	Фреза концевая к/х 20	38	123	5			20-1-А-4-123	20-2-А-4-123
2223-0007	2223-0087	Фреза концевая к/х 20		140			КМ3	20-1-А-4-140	20-2-А-4-140
2223-0138	2223-0143	Фреза концевая к/х 22		123			КМ2	22-1-А-4-123	22-2-А-4-123
2223-0009	2223-0089	Фреза концевая к/х 22		140			КМ3	22-1-А-4-140	22-2-А-4-140
2223-0011	2223-0091	Фреза концевая к/х 25	45	147				25-1-А-4-147	25-2-А-4-147
2223-0305	2223-0327	Фреза концевая к/х 28		147				28-1-А-4-147	28-2-А-4-147
2223-0013	2223-0093	Фреза концевая к/х 28		170			КМ4
2223-0147	2223-0152	Фреза концевая к/х 32	53	155	6	4	КМ3	32-1-А-4-155	32-2-А-4-155
2223-0015	2223-0095	Фреза концевая к/х 32		178			КМ4	32-1-А-4-178	32-2-А-4-178
2223-0156	2223-0161	Фреза концевая к/х 36		155			КМ3	36-1-А-4-155	36-2-А-4-155
2223-0017	2223-0097	Фреза концевая к/х 36		178			КМ4	36-1-А-4-178	36-2-А-4-178
2223-0019	2223-0099	Фреза концевая к/х 40	63	188			КМ4	40-1-А-4-188	40-2-А-4-188
2223-0309	2223-0332	Фреза концевая к/х 40		221			КМ5	40-1-А-4-221	40-2-А-4-221
2223-0021	2223-0101	Фреза концевая к/х 45		188			КМ4	45-1-А-4-188	45-2-А-4-188
2223-0023	2223-0103	Фреза концевая к/х 45		221			КМ5	45-1-А-4-221	45-2-А-4-221
2223-0025	2223-0105	Фреза концевая к/х 50	75	200			КМ4	50-1-А-4-200	50-2-А-4-200
2223-0027	2223-0107	Фреза концевая к/х 50		233			КМ5	50-1-А-4-233	50-2-А-4-233
2223-0785	2223-0863	Фреза концевая к/х 56		200	8	5	КМ4	56-1-А-4-200	56-2-А-4-200
2223-0787	2223-0865	Фреза концевая к/х 56		233			КМ5	56-1-А-4-233	56-2-А-4-233
2223-0791	2223-0867	Фреза концевая к/х 63	90	248			КМ5	63-1-А-4-248	63-2-А-4-248

* Условное обозначение по ГОСТ Р 32831-2014: диаметр-тип-исполнение А-исполнение конуса морзе-общая длина

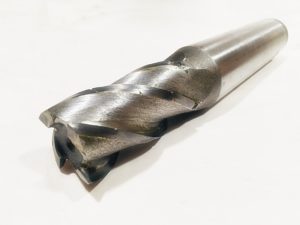

Фреза концевая с коническим хвостовиком обдирочная ГОСТ 15086-69

Тип 1 — с торцовыми зубьями;

Правые	D	L	l	z
2225-0001	Фреза концевая обдирочная 25	150	50	3
2225-0009	Фреза концевая обдирочная 32	180	55	4
2225-0021	Фреза концевая обдирочная 40	190	65
2225-0025		225	100
2225-0029		285	160
2225-0033	Фреза концевая обдирочная 50	225	70
2225-0037	Фреза концевая обдирочная 50	275	120
2225-0045	Фреза концевая обдирочная 63	235	80	5

Фреза концевая к/х используется для обработки заготовок из стали, чугуна и бронзы.

Фреза концевая с коническим хвостовиком ГОСТ 17026-71

Фреза концевая с коническим хвостовиком ГОСТ 20537-75, ГОСТ 20538-75 с винтовыми твердосплавными пластинами.

Фреза концевая с коническим хвостовиком ГОСТ 20534-75 с твердосплавными коронками

Фреза концевая с коническим хвостовиком ГОСТ 15086-69 обдирочная

Фреза концевая с коническим хвостовиком ГОСТ 16231-81 радиусная для обработки легких сплавов.
