Фрезы для обработки Т-образных пазов

Фрезы для обработки Т-образных пазов предназначены для фрезерования пазов и уступов любых размеров, в заготовках из стали и чугуна. Также может обрабатывать фанеру, древесину и все композиционные материалы.
     Фрезы для пазов сегментных шпонок применяют для фрезерования пазов под сегментные шпонки в деталях из стали и чугуна.
Фреза для пазов сегментных шпонок ГОСТ 6648-79

Фреза для обработки Т-образных пазов ГОСТ 7063-72

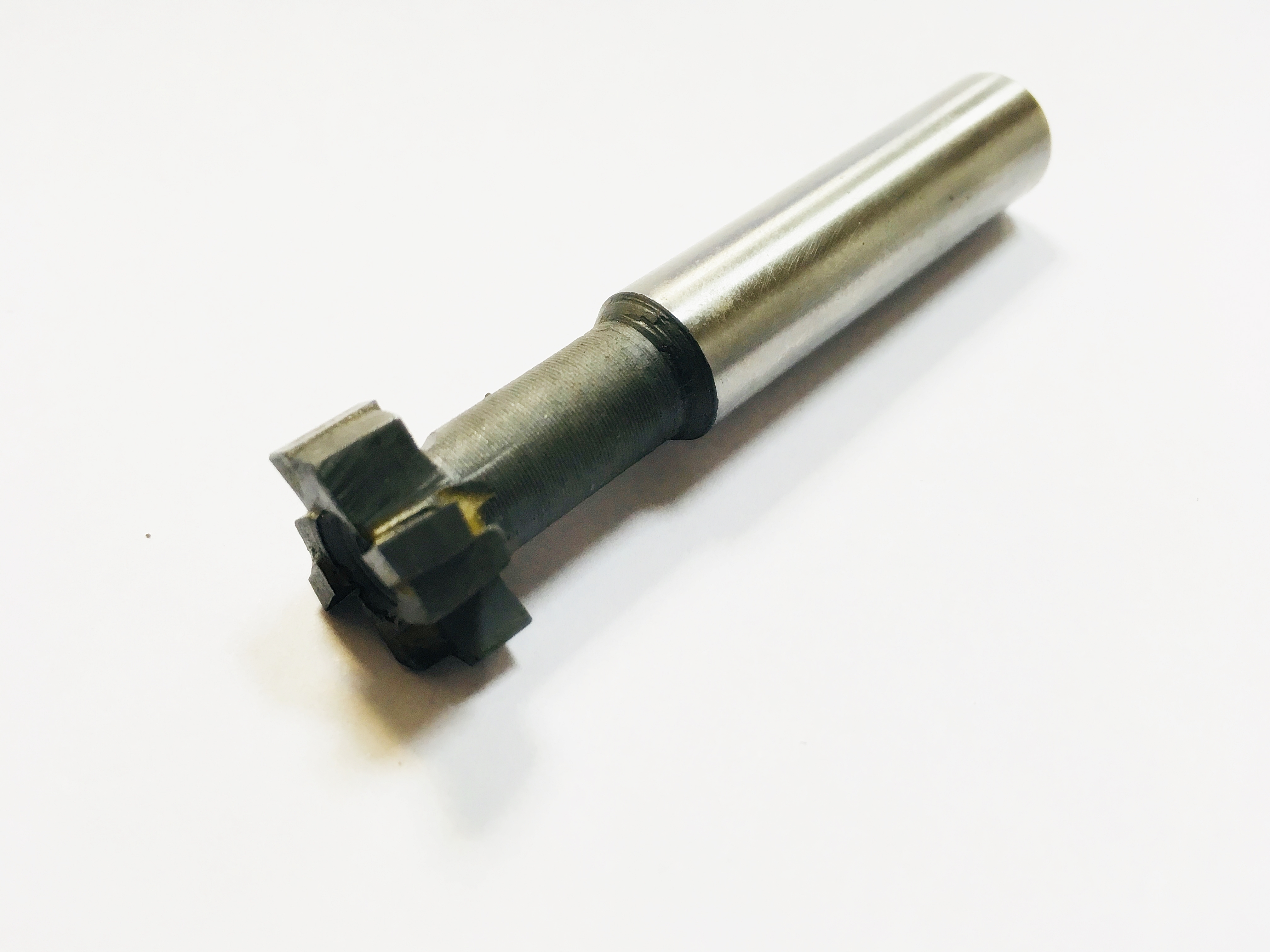

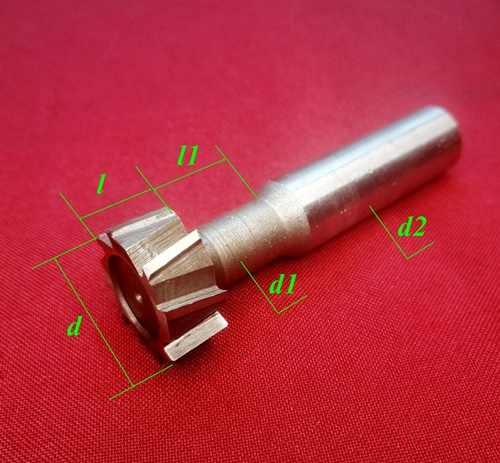

Тип 1 — фрезы с цилиндрическим хвостовиком для пазов с размерами от 5 до 36 мм с углом наклона стружечной канавки =10°;
Обозначение
Номинальный размер Т-образного паза
d
d1
d2
l
L
l1
z
2252-0401
Фреза Т-образная ц/х 5
11
4
10
3,5
53,5
10
2х3
2252-0301
Фреза Т-образная ц/х 6
12,5
5
6
57
2252-0302
Фреза Т-образная ц/х 8
16
7
8
62
13
2252-0303
Фреза Т-образная ц/х 10
18
8
12
70
17
2252-0304
Фреза Т-образная ц/х 12
21
10
9
74
20
2х4
2252-0305
Фреза Т-образная ц/х 14
25
12
16
11
82
23
2252-0306
Фреза Т-образная ц/х 18
32
15
14
90
27
2252-0307
Фреза Т-образная ц/х 22
40
19
25
18
108
34
2252-0402
Фреза Т-образная ц/х 28
50
25
32
22
124
42
2252-0403
Фреза Т-образная ц/х 36
60
30
28
139
51

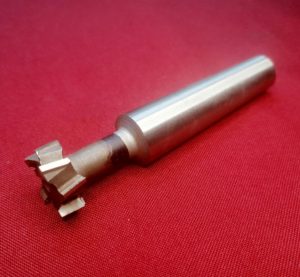

Тип 2 — фрезы с коническим хвостовиком

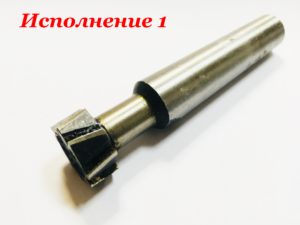

Исполнение 1 — с нормальными зубьями с углом наклона стружечной канавки =10°;

Фрезы предназначаются для фрезерования Т-образных станочных пазов с номинальным размером а=6-22 мм в чугунных деталях.

Режущие кромки зубьев фрез выполнены с углом наклона 10°. При этом наклон смежных режущих кромок разнонаправленный. Это создает благоприятные условия резания и улучшает равномерность фрезерования
Исполнение 2 — с крупными зубьями с углом наклона стружечной канавки =15…25°.
Фрезы предназначаются для фрезерования Т-образных станочных пазов с номинальным размером а=10-54 мм в стальных деталях.
Режущие кромки зубьев фрез выполнены с углом наклона 15…25°. Увеличенный угол наклона режущих кромок, расширенные стружечные канавки, вследствие уменьшенного числа зубьев создают благоприятные условия для отвода стружки и повышают виброустойчивость фрез.
Исполнение 1
Исполнение 2
Номинальный размер Т-образного паза
d
d1
l
L
КМ
z 1
z 2
2252-0151
Фреза Т-образная к/х 6
12,5
5
6
73
1
2х3
2252-0152
Фреза Т-образная к/х 8
16
7
7
77
2252-0153
2252-0154
Фреза Т-образная к/х 10
18
8
8
82
2х2
2252-0155
2252-0156
Фреза Т-образная к/х 12
21
10
9
98
2
2х4
2х3
2252-0157
2252-0158
Фреза Т-образная к/х 14
25
12
11
103
2252-0159
2252-0160
Фреза Т-образная к/х 18
32
15
14
111
2252-0161
2252-0162
Фреза Т-образная к/х 22
40
19
18
138
4
2252-0163
Фреза Т-образная к/х 28
50
25
22
173
2252-0164
Фреза Т-образная к/х 36
60
30
28
188
2х4
2252-0165
Фреза Т-образная к/х 42
72
36
35
229
5
2252-0166
Фреза Т-образная к/х 48
85
42
40
240
2252-0167
Фреза Т-образная к/х 54
95
44
44
251

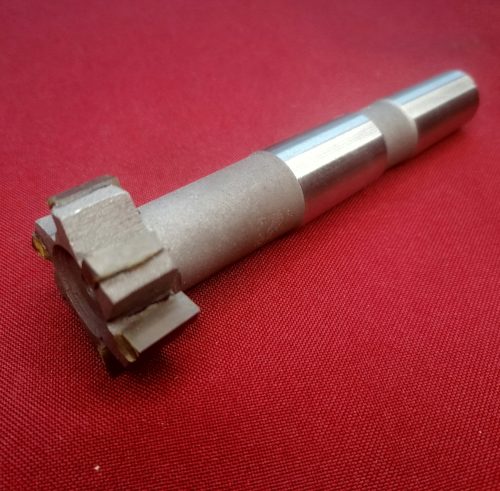

Фрезы с напаянными твердосплавными пластинами для обработки Т-образных пазов ГОСТ 10673-75

Тип 1 — с цилиндрическим хвостовиком
Исполнение 1 — с цилиндрическим гладким хвостовиком;
Исполнение 2 — с цилиндрическим хвостовиком и лыской.
Исполнение 1
Исполнение 2
Номинальный размер Т-образного паза
d
d1
l
L
z
2252-0051
2252-0071
Фреза Т-образная с тв. спл. пласт. ц/х 5
11
4
3,5
53,5
2×2
2252-0052
2252-0072
Фреза Т-образная с тв. спл. пласт. ц/х 6
12,5
5
6
57
2252-0053
2252-0073
Фреза Т-образная с тв. спл. пласт. ц/х 8
16
7
 8
62
2252-0054
2252-0074
Фреза Т-образная с тв. спл. пласт. ц/х 10
18
8
8
70
2252-0055
2252-0075
Фреза Т-образная с тв. спл. пласт. ц/х 12
21
10
9
74
2×3
2252-0056
2252-0076
Фреза Т-образная с тв. спл. пласт. ц/х 14
25
12
11
82
2252-0057
2252-0077
Фреза Т-образная с тв. спл. пласт. ц/х 18
32
15
14
90
2252-0058
2252-0078
Фреза Т-образная с тв. спл. пласт. ц/х 22
40
19
18
108
2252-0059
2252-0079
Фреза Т-образная с тв. спл. пласт. ц/х 28
50
25
22
124
2252-0061
2252-0081
Фреза Т-образная с тв. спл. пласт. ц/х 36
60
30
28
139
Тип 2 — с коническим хвостовиком
Обозначение
Номинальный размер Т-образного паза
d
d1
l
L
z
КМ
2252-0021
Фреза Т-образная с тв. спл. пласт. к/х 10
18
8
8
82
2×2
1
2252-0003
Фреза Т-образная с тв. спл. пласт. к/х 12
21
10
9
98
2х3
2
2252-0004
Фреза Т-образная с тв. спл. пласт. к/х 14
25
12
11
103
2252-0005
Фреза Т-образная с тв. спл. пласт. к/х 18
32
15
14
111
2252-0006
Фреза Т-образная с тв. спл. пласт. к/х 22
40
19
18
138
3
2252-0007
Фреза Т-образная с тв. спл. пласт. к/х 28
50
25
22
173
4
2252-0008
Фреза Т-образная с тв. спл. пласт. к/х 36
60
30
28
188
2х4
2252-0009
Фреза Т-образная с тв. спл. пласт. к/х 42
72
36
35
229
5
2252-0011
Фреза Т-образная с тв. спл. пласт. к/х 48
85
42
40
240
2252-0012
Фреза Т-образная с тв. спл. пласт. к/х 54
95
44
44
251
