Фреза червячная для шлицевых валов с прямобочным профилем ГОСТ 8027-86.

Фреза применяется для нарезания зубьев на валах зубчатых (шлицевых) соединений с прямобочным профилем.
Фрезы изготовливают правыми однозаходными. Направление винтовой канавки-левое. Класс точности А, В (шлифованный профиль), С (нешлифованный профиль).

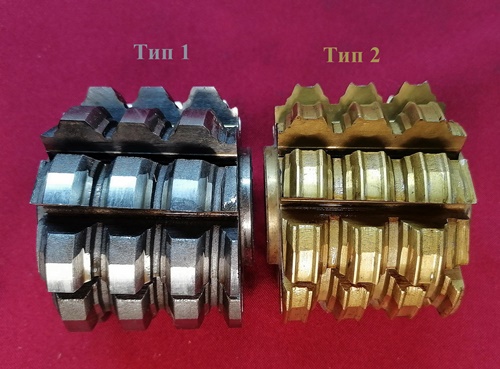

Тип 1 – для обработки шлицевых валов с центрированием по наружному диаметру
Тип 2 – для обработки шлицевых валов с центрированием по внутреннему диаметру

Фрезы для валов легкой серии
Тип 1
Тип 2
Номинальные размеры соединений
dao
L
d
Число Zo
2520-0701
2520-0702
Фреза червячная для шлицевых валов 6х26х30
70
63
27
12
2520-0703
2520-0704
Фреза червячная для шлицевых валов 6х28х32
2520-0705
2520-0706
Фреза червячная для шлицевых валов 8х32х36
2520-0707
2520-0708
Фреза червячная для шлицевых валов 8х36х40
80
70
32
2520-0709
2520-0711
Фреза червячная для шлицевых валов 8х42х46
14
2520-0712
2520-0713
Фреза червячная для шлицевых валов 8х46х50
90
80
2520-0714
2520-0715
Фреза червячная для шлицевых валов 8х52х58
2520-0716
2520-0717
Фреза червячная для шлицевых валов 8х56х62
2520-0718
2520-0719
Фреза червячная для шлицевых валов 8х62х68
100
90
40
2520-0721
2520-0722
Фреза червячная для шлицевых валов 10х72х78
2520-0723
2520-0724
Фреза червячная для шлицевых валов 10х82х88
2520-0725
2520-0726
Фреза червячная для шлицевых валов 10х92х98
112
100
2520-0727
2520-0728
Фреза червячная для шлицевых валов 10х102х108
2520-0729
2520-0731
Фреза червячная для шлицевых валов 10х112х120
125
112
Фрезы для валов средней серии
Тип 1
Тип 2
Номинальные размеры соединений
dao
L
d
Число  Zo
2520-0732
Фреза червячная для шлицевых валов 6х16х20
63
50
22
10
2520-0734
Фреза червячная для шлицевых валов 6х18х22
2520-0736
2520-0737
Фреза червячная для шлицевых валов 6х21х25
70
56
27
2520-0738
2520-0739
Фреза червячная для шлицевых валов 6х23х28
2520-0741
2520-0742
Фреза червячная для шлицевых валов 6х26х32
80
63
2520-0743
2520-0744
Фреза червячная для шлицевых валов 6х28х34
2520-0745
Фреза червячная для шлицевых валов 8х32х38
2520-0747
2520-0748
Фреза червячная для шлицевых валов 8х36х42
90
70
32
2520-0749
2520-0751
Фреза червячная для шлицевых валов 8х42х48
2520-0752
Фреза червячная для шлицевых валов 8х46х54
100
80
12
2520-0754
2520-0755
Фреза червячная для шлицевых валов 8х52х60
2520-0756
2520-0757
Фреза червячная для шлицевых валов 8х56х65
2520-0758
2520-0759
Фреза червячная для шлицевых валов 8х62х72
112
90
40
2520-0761
Фреза червячная для шлицевых валов 10х72х82
2520-0763
2520-0764
Фреза червячная для шлицевых валов 10х82х92
2520-0765
2520-0766
Фреза червячная для шлицевых валов 10х92х102
125
100
2530-0767
2520-0768
Фреза червячная для шлицевых валов 10х102х112
2520-0769
2520-0771
Фреза червячная для шлицевых валов 10х112х125
140
112

Фрезы для валов тяжелой серии
Обозначение
Номинальные размеры соединения
dao
L
d
Число  Zo
2520-0772
Фреза червячная для шлицевых валов 10х16х20
63
50
22
10
2520-0773
Фреза червячная для шлицевых валов 10х18х23
2520-0774
Фреза червячная для шлицевых валов 10х21х26
70
56
27
2520-0775
Фреза червячная для шлицевых валов 10х23х29
2520-0776
Фреза червячная для шлицевых валов 10х26х32
80
63
2520-0777
Фреза червячная для шлицевых валов 10х28х35
2520-0778
Фреза червячная для шлицевых валов 10х32х40
2520-0779
Фреза червячная для шлицевых валов 10х36х45
90
70
32
2520-0781
Фреза червячная для шлицевых валов 10х42х52
2520-0782
Фреза червячная для шлицевых валов 10х46х56
100
80
12
2520-0783
Фреза червячная для шлицевых валов 16х52х60
2520-0784
Фреза червячная для шлицевых валов 16х56х65
2520-0785
Фреза червячная для шлицевых валов 16х62х72
112
90
40
2520-0786
Фреза червячная для шлицевых валов 16х72х82
2520-0787
Фреза червячная для шлицевых валов 20х82х92
2520-0788
Фреза червячная для шлицевых валов 20х92х102
125
100
2520-0789
Фреза червячная для шлицевых валов 20х102х115
2520-0791
Фреза червячная для шлицевых валов 20х112х125
140
112
