8 4922 60-00-34 8 4922 60-01-34

Фреза червячная чистовая однозаходная для цилиндрических зубчатых колес ГОСТ 9324-80.

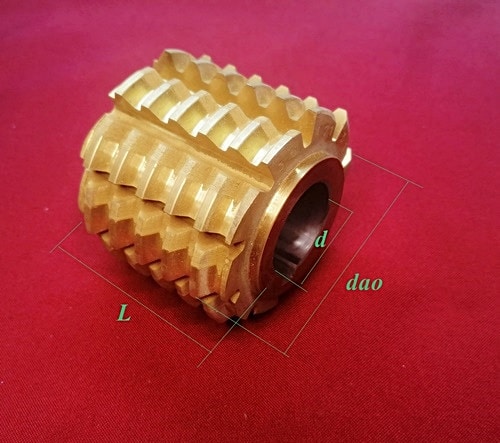

 Фреза червячная ГОСТ 9324-80 применяется для обработки цилиндрических зубчатых колес.

Тип 1 — цельные прецизионные модулей 1-10 мм класса точности ААА и АА
Правые без модификации зуба
Левые без модификации зуба
Модуль
dao
d
L
Уr0 — угол подъема витка
2510-4001 2510-4002  Фреза червячная модульная m 1 71 32 71 0°51′
2510-4003 2510-4004  Фреза червячная модульная m 1,125 0°57′
2510-4005 2510-4006  Фреза червячная модульная m 1,25 1°04′
2510-4007 2510-4008  Фреза червячная модульная m 1,375 80 80 1,02′
2510-4009 2510-4011  Фреза червячная модульная m 1,5 1°08′
2510-4012 2510-4013  Фреза червячная модульная m 1,75 1°21′
2510-4014 2510-4015  Фреза червячная модульная m 2 90 40 90 1°22′
2510-4016 2510-4017  Фреза червячная модульная m 2,25 1°33′
2510-4018 2510-4019  Фреза червячная модульная m 2,5 100 100 1°33′
2510-4021 2510-4022  Фреза червячная модульная m 2,75 1°43′
2510-4023 2510-4024  Фреза червячная модульная m 3 112 112 1°40′
2510-4025 2510-4026  Фреза червячная модульная m 3,25 1°49′
2510-4027 2510-4028  Фреза червячная модульная m 3,5 1°58′
2510-4029 2510-4031  Фреза червячная модульная m 3,75 2°08′
2510-4032 2510-4033  Фреза червячная модульная m 4 125 50 125 2,01′
2510-4034 2510-4035  Фреза червячная модульная m 4,25 2°10′
2510-4036 2510-4037  Фреза червячная модульная m 4,5 2°18′
2510-4038 2510-4039  Фреза червячная модульная m 5 140 140 2°17′
2510-4041 2510-4042  Фреза червячная модульная m 5,5 2°32′
2510-4043 2510-4044  Фреза червячная модульная m 6 160 60 155 2°25′
2510-4045 2510-4046  Фреза червячная модульная m 6,5 2°38′
2510-4047 2510-4048  Фреза червячная модульная m 7 2°52′
2510-4049 2510-4051  Фреза червячная модульная m 8 180 175 2°55′
2510-4052 2510-4053  Фреза червячная модульная m 9 180 3°21′
2510-4054 2510-4055  Фреза червячная модульная m 10 3°46′

Фреза червячная

Тип 2 — цельные фрезы модулей 1-10 мм, классов точности А,В,С,D и АА, модулей 1-14 мм классов точности АА, А, В, С и D; модулей 16-20 мм классов точности АА и А;
Правые без модификации зуба
Левые без модификации зуба
Модуль
dao
d
L
Уr0 — угол подъема витка
2510-4112 2510-4113  Фреза червячная модульная m1 40 16 32 1°33′
2510-4114 2510-4115 50
2510-4116 2510-4117 50 22 32 1,14′
2510-4118 2510-4119 50
2510-4121 2510-4122  Фреза червячная модульная m1,125 32 1,23′
2510-4123 2510-4124 63
2510-4125 2510-4126  Фреза червячная модульная m1,25 40 1°33′
2510-4127 2510-4128 70
2510-4129 2510-4131  Фреза червячная модульная m1,375 40 1,43′
2510-4132 2510-4133 70
2510-4134 2510-4135  Фреза червячная модульная m1,5 63 27 50 1°28′
2510-4136 2510-4137 80
2510-4138 2510-4139  Фреза червячная модульная m1,75 50 1°44′
2510-4141 2510-4142 80
2510-4143 2510-4144  Фреза червячная модульная m2 50 2°00′
2510-4145 2510-4146 71 90
2510-4147 2510-4148  Фреза червячная модульная m2,25 56 2°00′
2510-4149 2510-4151 90
2510-4152 2510-4153  Фреза червячная модульная m2,5 63 2°15′
2510-4154 2510-4155 100
2510-4156 2510-4157  Фреза червячная модульная m2,75 63 2°30′
2510-4158 2510-4159 100
2510-4161 2510-4162  Фреза червячная модульная m3 80 32 71 2°25′
2510-4163 2510-4164 112
2510-4165 2510-4166  Фреза червячная модульная m3,25 71 2°38′
2510-4167 2510-4168 112
2510-4169 2510-4171  Фреза червячная модульная m3,5 71 2°52′
2510-4172 2510-4173 125
2510-4174 2510-4175  Фреза червячная модульная m3,75 90 80 2°43′
2510-4176 2510-4177 125
2510-4178 2510-4179  Фреза червячная модульная m4 80 2°55′
2510-4181 2510-4182 140
2510-4183 2510-4184  Фреза червячная модульная m4,25 90 3°06′
2510-4185 2510-4186 140
2510-4187 2510-4188  Фреза червячная модульная m4,5 90 3°19′
2510-4189 2510-4191 140
2510-4192 2510-4193  Фреза червячная модульная m5 100 100 3°19′
2510-4194 2510-4195 140
2510-4196 2510-4197  Фреза червячная модульная m5,5 112 40 112 3°15′
2510-4198 2510-4199 160
2510-4201 2510-4202  Фреза червячная модульная m6 112 3°35′
2510-4203 2510-4204 160
2510-4205 2510-4206  Фреза червячная модульная m6,5 118 118 3°42′
2510-4207 2510-4208 160
2510-4209 2510-4211  Фреза червячная модульная m7 125 4°03′
2510-4212 2510-4213 160
2510-4214 2510-4215  Фреза червячная модульная m8 125 132 4°26′
2510-4216 2510-4217 180
2510-4218 2510-4219  Фреза червячная модульная m9 140 150 4°27′
2510-4221 2510-4222 180
2510-4223 2510-4224  Фреза червячная модульная m10 150 50 170 4°39′
2510-4225 2510-4226 200
2510-4227 2510-4228  Фреза червячная модульная m11 160 180 4°50‘
2510-4229 2510-4231  Фреза червячная модульная m12 170 200 4°59′
2510-4232 2510-4233  Фреза червячная модульная m14 190 224 5,15′
2510-4234 2510-4235  Фреза червячная модульная m16 212 60 250 5°25′
2510-4236 2510-4237  Фреза червячная модульная m18 236 280 5°29′
2510-4238 2510-4239  Фреза червячная модульная m20 250 300 5°50′
Тип 3 — сборные модулей 8-25 классов точности А, В, С и D.
Правые без модификации зуба
Левые без модификации зуба
Модуль
dao
L
d
Уr0 — угол подъема витка
2510-4369 2510-4371  Фреза червячная модульная m8 180 165 50 2°56′
2510-4372 2510-4373  Фреза червячная модульная m9 200 170 60 2°58′
2510-4374 2510-4375  Фреза червячная модульная m10 200 210 60 3°21′
2510-4376 2510-4377 180 180 40 3°42′
2510-4378 2510-4379  Фреза червячная модульная m11 212 215 60 3°30′
2510-4381 2510-4382 180 180 40 4°08′
2510-4383 2510-4384  Фреза червячная модульная m12 225 240 60 3°38′
2510-4385 2510-4386 200 200 50 4°03′
2510-4387 2510-4388  Фреза червячная модульная m14 250 240 70 3°49′
2510-4389 2510-4391 200 200 50 4°52′
2510-4392 2510-4393  Фреза червячная модульная m16 265 270 70 4°10′
2510-4394 2510-4395 225 225 50 4°58′
2510-4396 2510-4397  Фреза червячная модульная m18 280 290 80 4°30′
2510-4398 2510-4399 225 225 50 5°44′
2510-4401 2510-4402  Фреза червячная модульная m20 300 310 80 4°42′
2510-4403 2510-4404 250 250 60 5°44′
2510-4405 2510-4406  Фреза червячная модульная m22 320 330 80 4°50′
2510-4407 2510-4408 270 325 70 5°52′
2510-4409 2510-4411  Фреза червячная модульная m25 340 360 80 5°15′
2510-4412 2510-4413 305 360 70 5°55′
