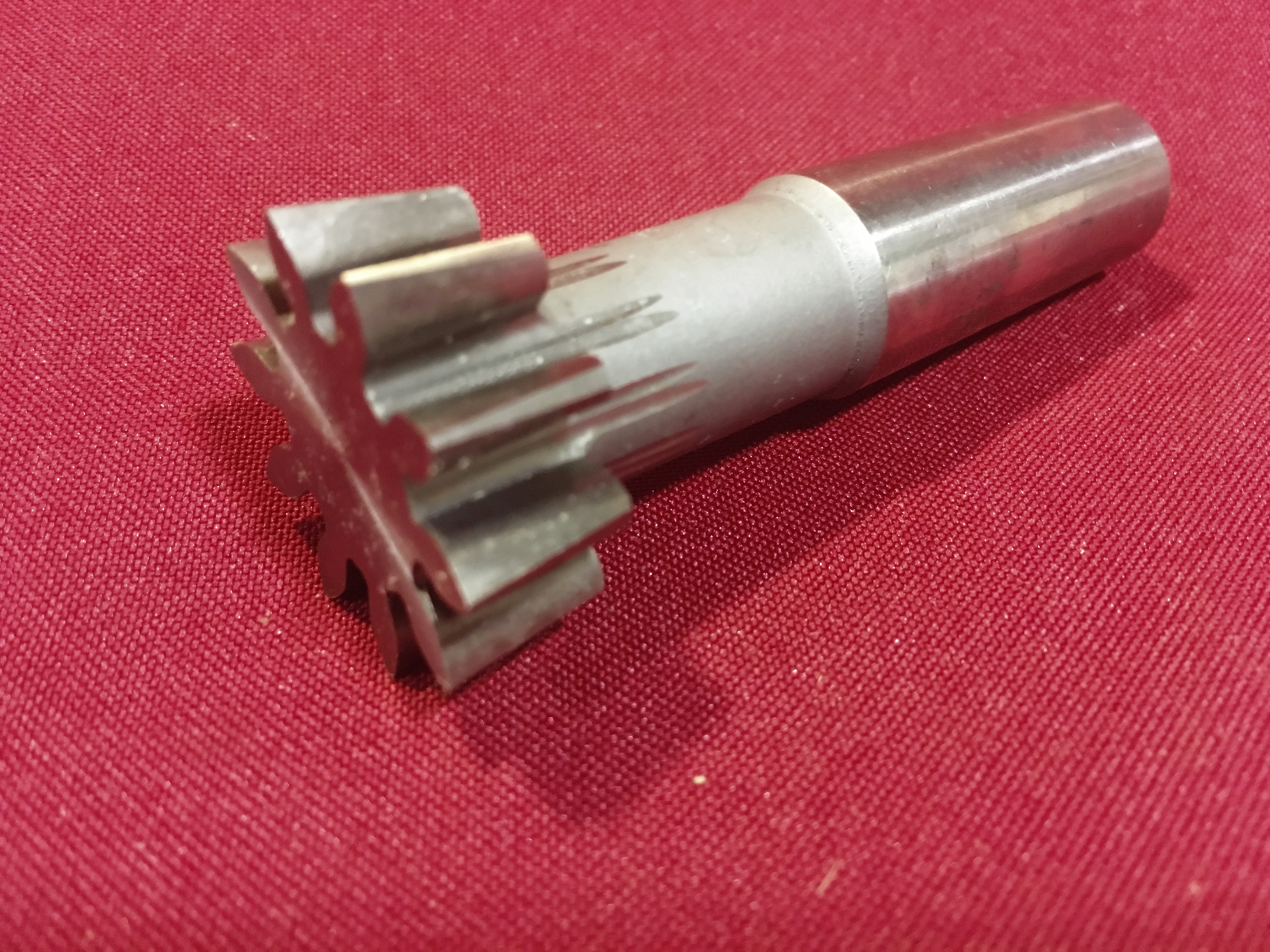

Долбяк хвостовой М 2,5 20гр
Точность долбяков по основным элементам, мм.:
накопленная погрешность окружного шага 0,020-0,024;
разность соседних окружных шагов 0,008;
радиальное биение зубчатого венца 0,020-0,024;
погрешность профиля 0,008-0,010.
| Долбяк 20⁰ хвостовой с номинальным делительным диаметром ∅ 25mm | |||||
| Артикул | Наименование | Количество зубьев | Длина зуба | Длина долбяка | Конус Морзе |
| 2537-0151 | Долбяк хвостовой М 1,00 | 26 | 10 | 80 | В18 |
| 2537-0153 | Долбяк хвостовой М 1,25 | 20 | 10 | 80 | В18 |
| 2537-0155 | Долбяк хвостовой М 1,50 | 18 | 10 | 80 | В18 |
| 2537-0156 | Долбяк хвостовой М 1,75 | 14 | 12 | 80 | В18 |
| 2537-0157 | Долбяк хвостовой М 2,00 | 12 | 12 | 80 | В18 |
| 2537-0158 | Долбяк хвостовой М 2,25 | 12 | 12 | 80 | В18 |
| 2537-0159 | Долбяк хвостовой М 2,50 | 10 | 15 | 80 | В18 |
| 2537-0161 | Долбяк хвостовой М 2,75 | 10 | 15 | 80 | В18 |
| 2537-0162 | Долбяк хвостовой М 3,00 | 9 | 15 | 80 | В18 |
| Долбяк 20⁰ хвостовой с номинальным делительным диаметром ∅ 38mm | |||||
| Артикул | Наименование | Количество зубьев | Длина зуба | Длина долбяка | Конус Морзе |
| 2537-0163 | Долбяк хвостовой М 1,00 | 38 | 12 | 100 | В24 |
| 2537-0165 | Долбяк хвостовой М 1,25 | 30 | 12 | 100 | В24 |
| 2537-0167 | Долбяк хвостовой М 1,50 | 25 | 12 | 100 | В24 |
| 2537-0168 | Долбяк хвостовой М 1,75 | 22 | 15 | 100 | В24 |
| 2537-0169 | Долбяк хвостовой М 2,00 | 19 | 15 | 100 | В24 |
| 2537-0171 | Долбяк хвостовой М 2,25 | 16 | 15 | 100 | В24 |
| 2537-0172 | Долбяк хвостовой М 2,50 | 15 | 15 | 100 | В24 |
| 2537-0173 | Долбяк хвостовой М 2,75 | 14 | 15 | 100 | В24 |
| 2537-0174 | Долбяк хвостовой М 3,00 | 12 | 15 | 100 | В24 |
| 2537-0175 | Долбяк хвостовой М 3,25 | 12 | 15 | 100 | В24 |
| 2537-0176 | Долбяк хвостовой М 3,50 | 11 | 15 | 100 | В24 |
| 2537-0177 | Долбяк хвостовой М 3,75 | 10 | 17 | 100 | В24 |
| 2537-0178 | Долбяк хвостовой М 4,00 | 10 | 17 | 100 | В24 |
| Долбяк 20⁰ хвостовой с номинальным делительным диаметром ∅ 12mm | |||
| Артикул | Наименование | Количество зубьев | Длина долбяка |
| 2537-0181 | Долбяк хвостовой М 0,1 | 128 | 60 |
| 2537-0187 | Долбяк хвостовой М 0,2 | 58 | 60 |
| 2537-0192 | Долбяк хвостовой М 0,3 | 40 | 60 |
| 2537-0194 | Долбяк хвостовой М 0,4 | 30 | 60 |
| 2537-0196 | Долбяк хвостовой М 0,5 | 24 | 60 |
| Долбяк 20⁰ хвостовой с номинальным делительным диаметром ∅ 16mm | |||
| Артикул | Наименование | Количество зубьев | Длина долбяка |
| 2537-0201 | Долбяк хвостовой М 0,1 | 160 | 60 |
| 2537-0207 | Долбяк хвостовой М 0,2 | 80 | 60 |
| 2537-0212 | Долбяк хвостовой М 0,3 | 56 | 60 |
| 2537-0214 | Долбяк хвостовой М 0,4 | 40 | 60 |
| 2537-0216 | Долбяк хвостовой М 0,5 | 32 | 60 |
| 2537-0218 | Долбяк хвостовой М 0,6 | 25 | 60 |
| 2537-0219 | Долбяк хвостовой М 0,7 | 23 | 60 |
| 2537-0221 | Долбяк хвостовой М 0,8 | 20 | 60 |
| Долбяк 20⁰ хвостовой с номинальным делительным диаметром ∅ 25mm | |||
| Наименование | Количество зубьев | Длина долбяка 60мм | Длина долбяка 80мм |
| Долбяк хвостовой М0,1 | 256 | 2537-0331 | 2537-0332 |
| Долбяк хвостовой М0,2 | 128 | 2537-0345 | 2537-0346 |
| Долбяк хвостовой М0,3 | 84 | 2537-0355 | 2537-0356 |
| Долбяк хвостовой М0,4 | 64 | 2537-0361 | 2537-0362 |
| Долбяк хвостовой М0,5 | 50 | 2537-0365 | 2537-0366 |
| Долбяк хвостовой М0,6 | 40 | 2537-0371 | 2537-0372 |
| Долбяк хвостовой М0,7 | 36 | 2537-0373 | 2537-0374 |
| Долбяк хвостовой М0,8 | 32 | 2537-0375 | 2537-0376 |
| Долбяк хвостовой М0,9 | 28 | 2537-0377 | 2537-0378 |
