СКОБЫ РЫЧАЖНЫЕ ТИПА СР, СРП ГОСТ 11089-75

СКОБЫ С ОТСЧЕТНЫМ УСТРОЙСТВОМ Технические условия ГОСТ 11098-75
ОКП 39 4240
Дата введения 01.01.78
Настоящий стандарт распространяется на скобы с пределами измерений до 1000 мм, оснащенные отсчетным устройством с ценой деления 0,001,0,002 и 0,010 мм, предназначенные для линейных измерений, и устанавливает обязательные требования пп. 1.2; 2.2; 2.3; 2.5 и 2.18.
Стандарт не распространяется на скобы специального назначения.
(Измененная редакция, Изм. № 3, 4, 5).
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ
1.1. Скобы с отсчетным устройством должны изготовляться трех типов:

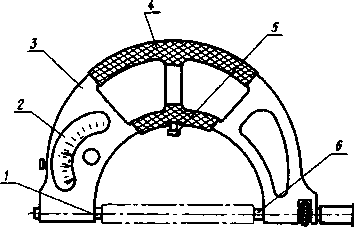

СРП — рычажные, повышенной точности, со встроенным в корпус отсчетным устройством (черт. 1).
CP — рычажные, со встроенным в корпус отсчетным устройством (черт. 1).

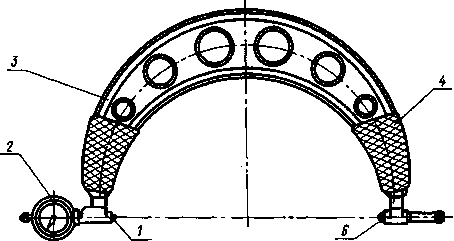

СИ — индикаторные, оснащенные измерительными головками (черт. 2).

П р и м е ч а н и е . Черт. 1 и 2 не определяют конструкцию скоб.

1 — пятка подвижная; 2 — отсчетное устройство; 3 — корпус; 4 — теплоизоляционная накладка; 5 — упор; 6 — пятка переставная

Черт. 2
(Измененная редакция, Изм. № 5).
1.2. Основные параметры скоб должны соответствовать указанным в табл.
1.
Таблица 1
Р а з м е р ы , мм
Диапазон измерения скоб
Отсчетное устройство
Диапазон
перемещения
переставной
пятки
Количество
переставных
пяток, шт.
Тип скоб
Цена деления, не более
Диапазон
измерений, не
менее
СР
0-25 —
25-50
50-75
75-100
100-125
125-150
0,002
±0,14
25
1
0-50 50-100
0,01
3
50
1
СИ
100-200 200-300 300-400 400-500 500-600
2
600-700
0,01
5
50
2
700-850 850-1000
3
СРП
0-25 25-50
0,001
±0,07
25
1
ГОСТ 11098-75 С. 3
П р и м е р у с л о в н о г о о б о з н а ч е н и я рычажной скобы, повышенной точности с диапазоном измерения 25—50 мм:
Скоба СРП 50 ГОСТ 11098- 75
То же, рычажной скобы с диапазоном измерения 50—75:
Скоба CP 50 ГОСТ 11098-75
То же, индикаторной скобы с диапазоном измерения 0—50 мм:
Скоба СИ 50ГОСТ 11098-75
(Измененная редакция, Изм. № 2, 5).
1.3. Измерительное усилие скоб и колебание измерительного усилия для одной скобы должны соответствовать указанным в табл. 2.
Таблица 2
Верхний предел измерений скоб, мм
Измерительное усилие скоб, сН
Колебание измерительного усилия для одной скобы, сН, не более
типы
СРП
СР и СИ
До 50 Св. 50 » 600 » 600
6001100 8001200 10001200
100
150 200 250
(Измененная редакция, Изм. № 5 ) .
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1а. Скобы с отсчетным устройством следует изготовлять в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.
(Введен дополнительно, Изм. № 5).
2.1.  Скобы должны иметь механизм отвода подвижной пятки. Скобы с верхним пределом измерения от 50 до 200 мм должны быть снабжены упором.
2.2.   Предел допускаемой погрешности скобы в любом рабочем положении при температуре окружающей среды (20±3) °С должен соответствовать значениям, указанным в табл. 3.
Таблица
3
Диапазон
измерений скоб,
мм
Предел допускаемой погрешности скоб, мм, в интервалах шкалы
Тип скоб
±30 делений от нулевого штриха
св. 130 делений от нулевого штриха
на нормированном участке 0,1 мм
на любом участке 3 мм
СР
0-25
25-50
50-75
75-100
100-125
125-150
10,001
±0,002
СИ
0-50 500-100
±0,005
±0,008
100-200.
±0,010
С. 4 ГОСТ 11098-75
Продолжение табл. 3
Диапазон
измерений скоб,
мм
Предел допускаемой погрешности скоб, мм, в интервалах шкалы
Тип скоб
±30 делений от нулевого штриха
св. ±30 делений от нулевого штриха
на нормированном участке 0,1 мм
на любом участке 3 мм
200-300 300-400
«
±0,007
±0,012
400-500
±0,015
СИ
500-600
«
600-700 700-850 850-1000
±0,020
СРП
0-25 25-50
±0,0007
±0,0014
П р и м е ч а н и е . У скоб типа СИ, в случае использования в качестве отсчетного устройства индикатора, нормированный участок 0,1 мм устанавливается в пределах второго оборота.
(Измененная редакция, Изм. № 2, 5).
2.3.   Размах показаний не должен превышать Уз цены деления отсчетного устройства.
2.4.   Измерительная поверхность переставной пятки и упора должна быть плоской, а подвижной пятки — плоской у скоб с верхним пределом измерений до 200 мм и сферической с радиусом сферы от 80 до 100 мм — у скоб с верхним пределом измерений более 200 мм.
2.5.   Отклонения от плоскостности и параллельности измерительных поверхностей скоб не должны превышать величин, указанных в табл. 4.
Таблица 4
Диапазон измерений скоб, мм
Допуск
Тип скоб
плоскостности в
интерференционных
полосах
параллельности при
закрепленном стопоре,
мкм
СР
0-25
25-50
50-75
75-100
100-125
125-150
2
1,2 1,5 2,0 2,5 3,0 3,5
СИ
0-50 50-100 100-200
3
3,5 3,5 6,0
Св.200
4
СРП
0-25 25-50
1
0,9
П р и м е ч а н и е . На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы.
(Измененная редакция, Изм. № 2, 5).
2.6. Сферические и плоские измерительные поверхности пяток скоб должны быть оснащены твердым сплавом.
По заказу потребителя измерительные поверхности пяток скоб должны изготовляться без оснащения твердым сплавом.
ГОСТ 11098-75 С. 5
Твердость упоров и плоских измерительных поверхностей пяток, не оснащенных твердым сплавом, должна быть не менее 59 НRСэ.
2.7.   Шероховатость измерительных поверхностей пяток — Ra <= 0,040 мкм на базовой длине 0,25 мм, упоров — Ra <= 0,320 мкм на базовой длине 0,25 мм.
2.8.   Номинальный диаметр подвижной пятки скоб должен быть не менее 8 мм. Номинальный диаметр переставной пятки скоб типов СРП и CP должен быть не менее 8 мм,
а скоб типа СИ не менее 12 мм — у скоб с верхним пределом измерений до 200 мм, не менее 20 мм — у скоб с верхним пределом измерений свыше 200 до 400 мм, и не менее 36 мм — у скоб с верхним пределом измерений более 400 мм.
По заказу потребителя для скоб типов СРП и CP номинальный диаметр подвижной и переставной пяток должен быть не менее 11 мм.
2.6—2.8. (Измененная редакция, Изм. № 5).
2.9.  (Исключен, Изм. 5).
2.10.  (Исключен, Изм. 1).
2.11.   Корпус скобы должен быть настолько жестким, чтобы изменение показаний скобы от изгиба при усилии в 10 Н (= 1 кгс), направленном по оси измерения, не превышало величин, указанных в табл. 5.
Таблица
5
мм
Верхний предел измерения
Допускаемое изменение
Верхний предел измерения
Допускаемое изменение
скоб
показаний от изгиба
скоб
показаний от изгиба
25; 50
0,002
500
0,010
75; 100; 125; 150
0,003
600
0,012
200
0,004
700
0,014
300
0,006
850
0,016
400
0,008
1000
0,020
(Измененная редакция, Изм. № 1, 5).
2.12.  (Исключен, Изм. 5).
2.13.  Длина деления шкалы отсчетного устройства должна быть не менее 0,9 мм, ширина стрелки и штрихов — 0,15—0,25 мм. Разница в ширине отдельных штрихов в пределах одной шкалы не должна превышать 0,05 мм.
(Измененная редакция, Изм. № 5).
2.14.  (Исключен, Изм. 5).
2.15.   Конец стрелки должен перекрывать короткие штрихи не менее чем на 0,3 и не более чем на 0,8 их длины. Высота расположения стрелки над шкалой не должна превышать 0,5 мм.
2.16.   Скобы типов СРП и CP должны быть снабжены указателем пределов допуска. Указатели должны устанавливаться в любом месте в пределах шкалы и не должны смещаться с установленного положения и касаться стрелки во время работы.
Концы указателей должны перекрывать короткие штрихи шкалы.
(Измененная редакция, Изм. № 1, 5).
2.17.  (Исключен, Изм. 5).
2.18.   Технические требования к отсчетному устройству с ценой деления 0,01 мм — п о ГОСТ 577.
2.19.   Наружные поверхности скоб, за исключением измерительных, должны иметь противокоррозионное покрытие по ГОСТ 9.303 и ГОСТ 9.032.
(Измененная редакция, Изм. № 5).
2.20.   На скобах должны быть теплоизоляционные накладки.
2.21.   Средняя наработка на отказ не менее 1300000 двойных ходов —для скоб типа СРП; 650000 двойных ходов — для скоб типа CP; 250000 двойных ходов — для скоб типа СИ.
Критерием отказа является несоответствие скоб требованиям п. 2.2.
(Измененная редакция, Йзм. № 4, 5).
С. 6 ГОСТ 11098-75
2.22.   Полный средний срок службы для списания скоб типа СРП — 6 лет, типа CP — 5 лет, скоб типа СИ — 2 года.
Критерием предельного состояния является предельное состояние отсчетного устройства, характеризуемое предельным износом или поломкой контактных элементов рычажной системы или предельным износом внутреннего диаметра втулки отсчетного устройства.
(Измененная редакция, Изм. № 5).
2.23.   Срок сохраняемости — 2 года.
(Измененная редакция, Изм. № 2, 4).
2.24.   Скобы типов СРП и CP при транспортировании должны выдерживать воздействие температур от минус 60 °С до плюс 50 °С и воздействие пониженного давления воздуха 24,3 кПа.
2.25.   Маркировка и упаковка скоб — по ГОСТ 13762.
П р и м е ч а н и е . На каждой шкале отсчетного устройства у скоб типов СРП и CP должны быть нанесены знаки «+» и «—».
На переставных пятках скоб типа СИ с верхним пределом измерений 200 мм и более должны быть нанесены пределы измерений.
Обозначение стандарта на скобе допускается не наносить. 2.24, 2.25. (Введены дополнительно, Изм. № 5).
